Solución para automatismos simples.
Características y Beneficios de la línea Zelio Logic SR3
Diseñado para el manejo de sistemas de automatización sencillos (10 a 40 E/S), la nueva generación de relés inteligentes Zelio Logic provee mayores funcionalidades desde la etapa de diseño hasta el monitoreo de la aplicación gracias a su flexibilidad y simplicidad.
Sencillo de ampliar : Añada expansiones mediante simple enchange (clips)
- SR3XT61FU - Expansión 6 E/S
- SR3XT101FU - Expansión 10 E/S
- SR3XT141FU - Expansión 14 E/S
2 módulos de comunicación Modbus o Ethernet.
- SR3MBU01BD - Modbus
- SR3NET01BD - Ethernet
Monitoree y controle sus instalaciones remotamente.
Especificaciones
Principal
- Gama de producto : Zelio Logic
- Tipo de producto o componente : Pacotes "discovery" compactos
- De pie conducto : 16
- Número de salidas : 10 relé
Complementario

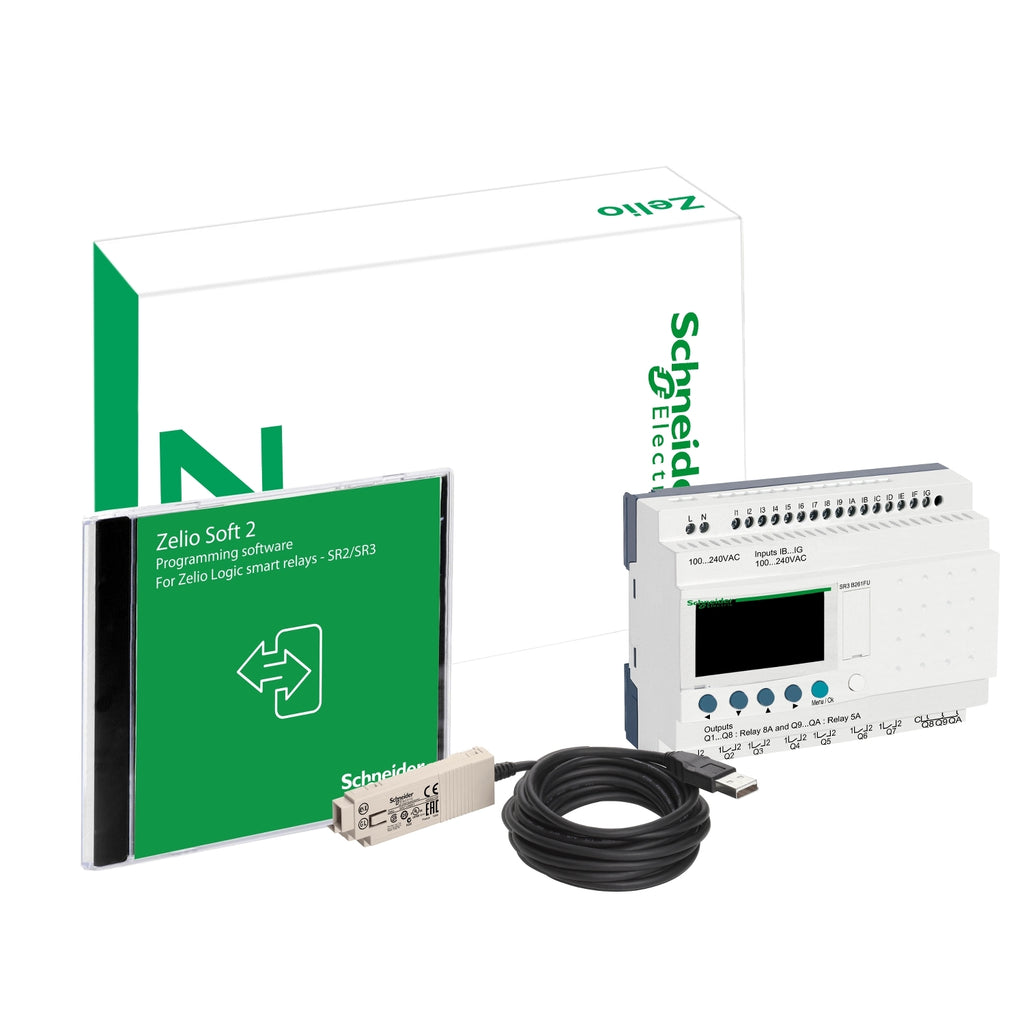

- Composición del kit :
- CD-ROM de software de programación Zelio Soft 2
- Cable PC SR2USB01 para conexión a PC
- SR3B261FU
- Número de entrada/salida : 26
- Visualización local : Donde
- Número de lineas de esquema de control :
- 120 con capacidad de sujeción: Ladder programac
- 0…200 con capacidad de sujeción: FBD programac
- Tiempo de ciclo : 6…90 ms
- Tiempo de backup : 10 años en 25 °C
- Deriv. reloj :
- 12 min/ano en 0…55 °C
- 6 s/mes en 25 °C
- Comprobaciones : Memoria de programa en cada inicialización
- Tensión de alimentación nominal [Us] : 100...240 V
- Límites tensión alimentación : 85...264 V
- Frecuencia de alimentación : 50/60 Hz
- Corriente de alimentación :
- 100 mA en 100 V - sin extensión
- 50 mA en 240 V - sin extensión
- 60 mA en 240 V - con extensiones
- 80 mA en 100 V - con extensiones
- Consumo de potencia en VA :
- 12 VA sin extensión
- 17 VA con extensión
- Tensión de aislamiento : 1780 V
- Tipo de protección :
- Contra inversión de terminales (instrucciones de control no executadas
- Voltaje entrada : 100..0,240 VAC
- Corriente de entrada discreta : 0.6 mA
- Frecuencia de entrada discreta :
- 47..0,53 Hz
- 57..0,63 Hz
- Estado de tensión 1 garantizado : >= 79 V para entrada digital
- Estado de tensión 0 garantizado : <= 40 V para entrada digital
- Corriente estado 1 garantizada >= 0.17 mA - entrada digital
- Corriente estado 0 granatizada <= 0.5 mA - entrada digital
- Tapa de conexiones trasero : 350 kOhm para entrada digital
- Límites de tensión de salida :
- 5..0,30 VDC - salida del relé
- 24..0,250 VAC
- Tipo de contactos y composición : NA para salida del relé
- Corriente térmica de salida :
- 5 A para 2 salidas para salida del relé
- 8 A para as 8 salidas para salida del relé
- Durabilidad eléctrica :
- AC-12, estado 1 500000 ciclos en 230 V, 1.5 A para salida del relé
- AC-15, estado 1 500000 ciclos en 230 V, 0.9 A para salida del relé
- DC-12, estado 1 500000 ciclos en 24 V, 1.5 A para salida del relé
- DC-13, estado 1 500000 ciclos en 24 V, 0.6 A para salida del relé
- Capacidad de conmutación en mA :
- >= 10 mA en 12 V - salida del relé
- Rango de operación en hz :
- 0.1 Hz - a Ie para salida del relé
- 10 Hz - sin carga para salida del relé
- Durabilidad mecánica :
- 10000000 ciclos para salida del relé
- Tensión asignada de resistencia a los choques [Uimp] : 4 kV
- Reloj : Donde
- Tiempo respuesta :
- 50 ms con capacidad de sujeción: Ladder programac -de estado 0 a estado 1 para entrada digital
- 50 ms con capacidad de sujeción: Ladder programac -de estado 1 a estado 0 para entrada digital
- 50..0,255 ms con capacidad de sujeción: FBD programac - de estado 0 a estado 1 para entrada digital
- 50..0,255 ms con capacidad de sujeción: FBD programac - de estado 1 a estado 0 para entrada digital
- 10 ms - de estado 0 a estado 1 para salida del relé
- 5 ms - de estado 1 a estado 0 para salida del relé
- Conexiones - terminales :
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 25...AWG 14) semi-sólido
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 25...AWG 14) sólido
- Terminales de tornillo, 1 x 0,25...1 x 2.5 mm² - AWG 24...AWG 14 - flexible con terminal
- Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16) sólido
- Terminales de tornillo, 2 x 0,25...2 x 0,75 mm² - AWG 24...AWG 19 flexible con terminal
- Par de apriete : 0.5 N.m
- Categoría de sobretensión : III
- Peso del producto : 0.85 kg
Entorno
- Inmunizado a microcortes : 10 ms
- Certificaciones de producto :
- GOST
- CSA
- UL
- C-Tick
- GL
- Normas :
- EN/IEC 61000-4-2 nivel 3
- EN/IEC 61000-4-12
- EN/IEC 61000-4-11
- EN/IEC 61000-4-3
- EN/IEC 60068-2-6 Fc
- EN/IEC 61000-4-6 nivel 3
- EN/IEC 60068-2-27 Ea
- EN/IEC 61000-4-5
- EN/IEC 61000-4-4 nivel 3
- Grado de protección IP :
- IP20 - bloque de terminales
- IP40 - panel frontal
- 6 mm inserto cuadrado hembra : Clase B
- Grado de contaminación : 2
- Temperatura ambiente de funcionamiento :
- -20…40 °C en invólucro no ventilado
- -20…55 °C
- Temperatura ambiente de almacenamiento : -40…70 °C
- Altitud máxima de funcionamiento : 2000 m
- Maximum altitude transport : 3048 m
- Humedad relativa : 95 % sin condensación o goteo de agua
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
