Solución para automatismos simples.

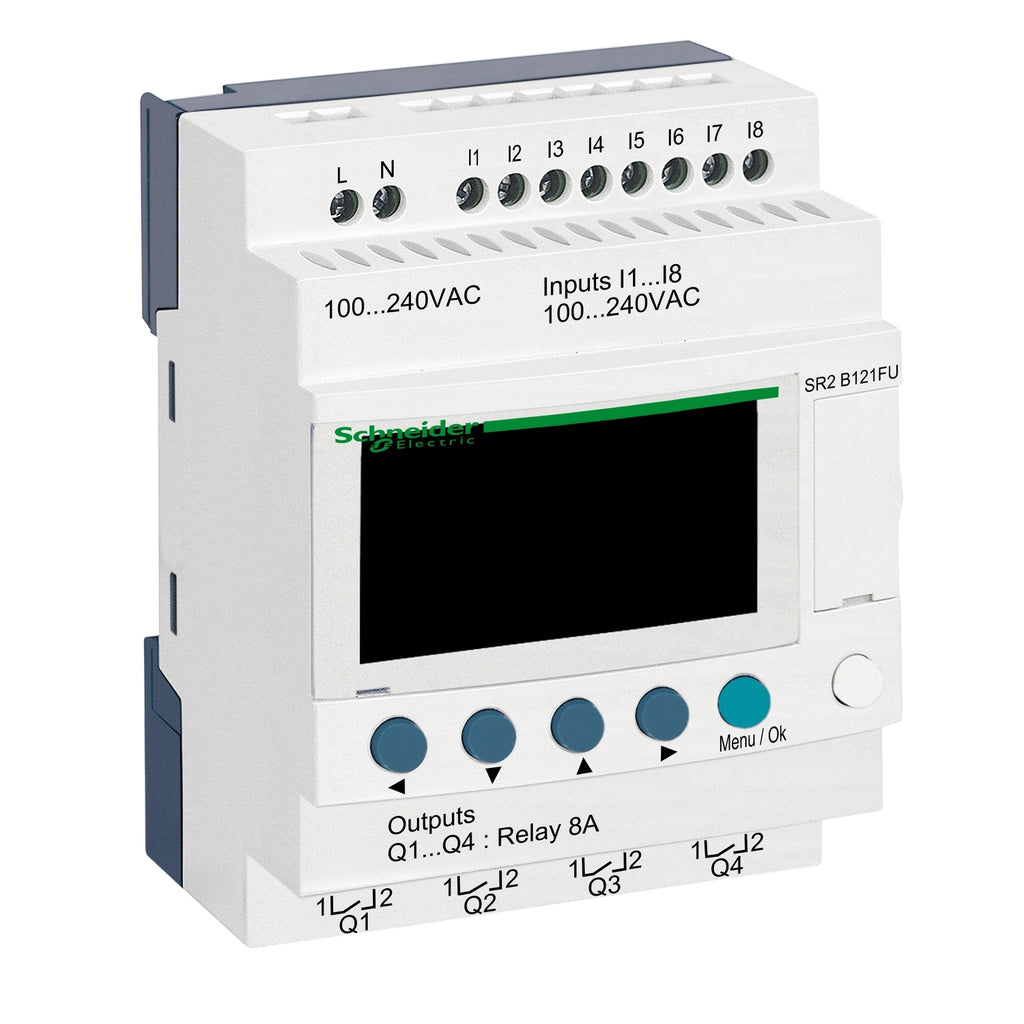

Características y Beneficios de la línea Zelio Logic SR2
Diseñado para el manejo de sistemas de automatización sencillos (10 a 40 E/S), la nueva generación de relés inteligentes Zelio Logic provee mayores funcionalidades desde la etapa de diseño hasta el monitoreo de la aplicación gracias a su flexibilidad y simplicidad.
Ahorra espacio en el tablero
Especificaciones
Principal
- Gama de producto : Zelio Logic
- Tipo de producto o componente : PLC
- Número de E/S : 12
Complementario
- Vsualización local : Sí
- Número de lineas de esquema de control :
- 0… 240 con programación de escalera
0… 500 con programación FBD - Tiempo de ciclo : 6…90 ms
- Tiempo de respaldo : 10 años en 25 ° C
- Deriv. reloj :
-
12 min / año en 0… 55 ° C
6 s / mes en 25 ° C - Comprobaciones : Memoria de programa en cada inicialización
- Tensión de alimentación nominal [Us] : 100...240 VAC
- Límites tensión alimentación : 85…264 V
- Frecuencia de alimentación : 50/60 Hz
- Corriente de alimentación :
- 30 mA en 240 V - sin extensión
80 mA en 100 V - sin extensión - Potencia disipada en VA : 7 VA sin extensión
- Tensión de aislamiento : 1780 V
- Tipo de protección : Contra inversión de terminales (instrucciones de control no executadas
- Número de entradas discretas : 8
- Tensión de entrada : 100...240 VAC
- Corriente de entrada discreta : 0.6 mA
- Frecuencia de entrada discreta :
- 47..0,53 Hz
57..0,63 Hz - Estado de tensión 1 garantizado : >= 79 V para entrada digital
- Estado de tensión 0 garantizado : <= 40 V para entrada digital
- Corriente estado 1 garantizada : >= 0.17 mA - entrada digital
- Corriente estado 0 granatizada : <= 0.5 mA - entrada digital
- Tapa de conexiones trasero : 350 kOhm para entrada digital
- Número de salidas : 4 reles
- Límites de tensión de salida :
-
5 ... 30 VDC (salida de relé)
24..0,250 VAC - Tipo de contactos y composición : NA para salida de relé
- Corriente térmica de salida : 8 A para las 4 salidas para salida de relé
- Durabilidad eléctrica :
- AC-12: 500000 ciclos en 230 V, 1,5 A para salida de relé acorde a EN / IEC 60947-5-1
AC-15: 500000 ciclos en 230 V, 0,9 A para salida de relé acorde a EN / IEC 60947-5-1
DC-12: 500000 ciclos en 24 V, 1,5 A para salida de relé acorde a EN / IEC 60947-5-1
DC-13: 500000 ciclos en 24 V, 0,6 A para salida de relé acorde a EN / IEC 60947-5-1 - Capacidad de conmutación en mA : > = 10 mA en 12 V (salida de relé)
- Rango de operación en hz :
- 0,1 Hz (en Ie) para salida de relé
10 Hz (sin carga) para salida de relé - Durabilidad mecánica : 10000000 ciclos para salida de relé
- Tensión asignada de resistencia a los choques [Uimp] :
- EN/IEC 60947-1 y EN/IEC 60664-1 4 kV
- Reloj : Sí
- Tiempo respuesta :
- 50 m : Ladder programación - de estado 0 a estado 1 para entrada digital
50 ms : Ladder programación - de estado 1 a estado 0 para entrada digital
50..0,255 ms : FBD programación - de estado 0 a estado 1 para entrada digital
50..0,255 ms : FBD programación - de estado 1 a estado 0 para entrada digital
10 ms : (del estado 0 al estado 1) para salida de relé
5 ms : (del estado 1 al estado 0) para salida de relé - Conexiones - terminales :
- Terminales de tornillo, 1 x 0,2 ... 1 x 2,5 mm² (AWG 25 ... AWG 14) semisólido
Terminales de tornillo, 1 x 0,2 ... 1 x 2,5 mm² (AWG 25 ... AWG 14) sólido
Terminales de tornillo, 1 x 0,25 ... 1 x 2,5 mm² (AWG 24 ... AWG 14) Flexible con terminal
Terminales de tornillo, 2 x 0,2 ... 2 x 1,5 mm² (AWG 24 ... AWG 16) sólido
Terminales de tornillo, 2 x 0,25 ... 2 x 0,75 mm² (AWG 24 ... AWG 18) Flexible con terminal - Par de apriete : 0.5 N.m
- Categoría de sobretensión : III acorde a EN/IEC 60664-1
- Peso del producto : 0.25 kg
Entorno
- Inmunizado a microcortes : 10 ms
- Certificaciones de producto :
-
GL
GOST
UL
CSA
C-Tick - Normas :
-
EN/IEC 61000-4-4 nivel 3
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-5
EN/IEC 61000-4-11
EN/IEC 61000-4-12
EN/IEC 61000-4-3
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-2 nivel 3
EN/IEC 61000-4-6 nivel 3 - Grado de protección IP :
- IP20 (bloque de terminales) acorde a IEC 60529
IP40 (panel frontal) acorde a IEC 60529 - Características ambientales :
- Directiva EMC acorde a EN / IEC 61000-6-2
Directiva EMC acorde a EN / IEC 61000-6-3
Directiva EMC acorde a EN / IEC 61000-6-4
Directiva EMC acorde a EN / IEC 61131-2 zona B
Directiva de baja tensión acorde a EN / IEC 61131-2 - 6 mm inserto cuadrado hembra : Class B acorde a EN 55022-11 group 1
- Grado de contaminación : 2 acorde a EN/IEC 61131-2
- Temperatura ambiente de funcionamiento :
- -20… 40 ° C en envolvente no ventilada acorde a IEC 60068-2-1 e IEC 60068-2-2
-20 ... 55 ° C acorde a IEC 60068-2-1 e IEC 60068-2-2 - Temperatura ambiente de almacenamiento : -40…70 °C
- Altitud máxima de funcionamiento : 2000 m
- Altitud de transporte máxima : 3048 m
- Humedad relativa : 95% sin condensación ni goteo de agua
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
- Sin PVS : Sí
