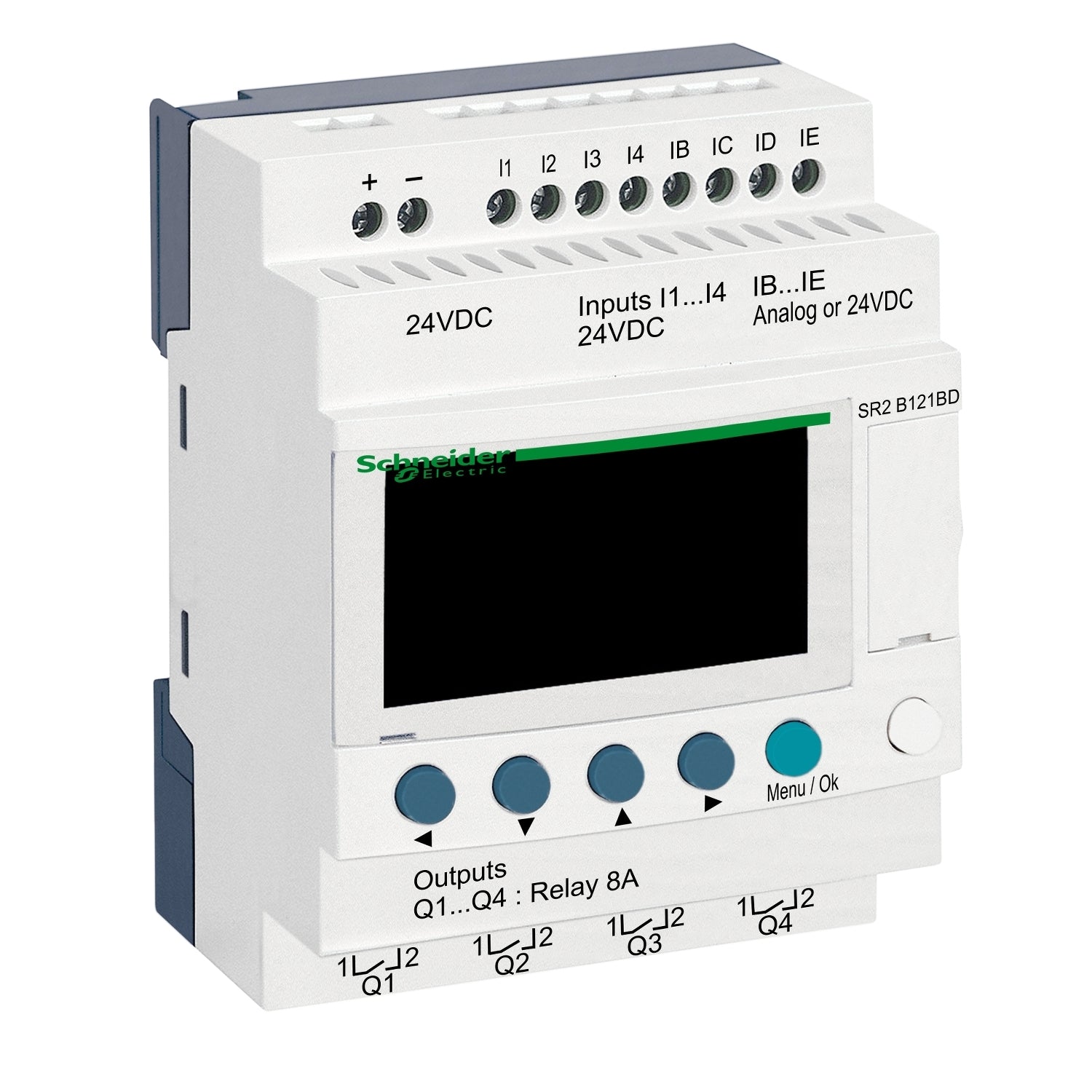

Solución para automatismos simples.
Características y Beneficios de la línea Zelio Logic SR2
Diseñado para el manejo de sistemas de automatización sencillos (10 a 40 E/S), la nueva generación de relés inteligentes Zelio Logic provee mayores funcionalidades desde la etapa de diseño hasta el monitoreo de la aplicación gracias a su flexibilidad y simplicidad.
Ahorra espacio en el tablero.
Especificaciones
Principal
- Gama de producto : Zelio Logic
- Tipo de producto o componente : PLC
- Número de E/S : 12
Complementario
- Vsualización local : Sí
- Número de lineas de esquema de control :
- 0… 240 con programación de escalera
0… 500 con programación FBD - Tiempo de ciclo : 6…90 ms
- Tiempo de respaldo : 10 años en 25 ° C
- Deriv. reloj :
-
12 min / año en 0… 55 ° C
6 s / mes en 25 ° C - Comprobaciones : Memoria de programa en cada inicialización
- Tensión de alimentación nominal [Us] : 24 VDC
- Límites tensión alimentación : 19.2…30 V
- Corriente de alimentación : 100 mA (sin extensión)
- Potencia disipada en W : 3 W sin extensión
- Protección contra inversión de polaridad : Con
- Número de entradas discretas : 8 acorde a EN/IEC 61131-2 tipo 1
- Tipo de entrada digital : Resistivo
- Tensión de entrada : 24 VDC
- Corriente de entrada discreta : 4 mA
- Frecuencia de contaje : 1 kHz para entrada discreta
- Estado de tensión 1 garantizado :
-
> = 15 V para circuito de entrada discreta I1 ... IA y IH ... IR
> = 15 V para IB ... IG utilizado como circuito de entrada discreta - Estado de tensión 0 garantizado :
- <= 5 V para circuito de entrada discreta I1 ... IA y IH ... IR
<= 5 V para IB ... IG utilizado como circuito de entrada discreta - Corriente estado 1 garantizada :
- > = 1,2 mA (IB ... IG utilizado como circuito de entrada discreta)
> = 2,2 mA (circuito de entrada discreta I1 ... IA y IH ... IR) - Corriente estado 0 granatizada :
- <= 0,5 mA (IB ... IG utilizado como circuito de entrada discreta)
<= 0,75 mA (circuito de entrada discreta I1 ... IA y IH ... IR) - Fase marcador : Sensores de proximidad de 3 hilos PNP para entrada discreta
- Número de entrada analógica : 4
- Tipo de entrada analógica : Modo comum
- Rango de entrada analógica :
-
0...10 V
0..0,24 V - Tensión máxima admisible : 30 V para circuito de entrada analógica
- Resolución de entrada analógica : 8 bits
- Clip-en las cubiertas : 39 mV para circuito de entrada analógica
- Tiempo conversión : Tiempo de ciclo de relé inteligente para circuito de entrada analógica
- Error de conversión :
-
+/- 5% a 25 ° C para circuito de entrada analógica
+/- 6.2% a 55 ° C para circuito de entrada analógica - Precisión de repetición :
- +/- 2% a 55 ° C para circuito de entrada analógica
- Distancia de funcionamiento : 10 m entre estaciones, con cable apantallado (sensor no aislado) para circuito de entrada analógica
- Tapa de conexiones trasero :
- 12 kOhm para IB ... IG utilizado como circuito de entrada analógica
12 kOhm para IB ... IG utilizado como circuito de entrada discreta
7,4 kOhmios para circuito de entrada discreta I1 ... IA y IH ... IR - Número de salidas : 4 reles
- Límites de tensión de salida :
- 24 ... 250 VAC (salida de relé)
5 ... 30 VDC (salida de relé) - Tipo de contactos y composición : NA para salida de relé
- Corriente térmica de salida : 8 A para as 4 salidas para salida del relé
- Durabilidad eléctrica :
- AC-12: 500000 ciclos en 230 V, 1,5 A para salida de relé acorde a EN / IEC 60947-5-1
AC-15: 500000 ciclos en 230 V, 0,9 A para salida de relé acorde a EN / IEC 60947-5-1
DC-12: 500000 ciclos en 24 V, 1,5 A para salida de relé acorde a EN / IEC 60947-5-1
DC-13: 500000 ciclos en 24 V, 0,6 A para salida de relé acorde a EN / IEC 60947-5-1 - Capacidad de conmutación en mA : > = 10 mA a 12 V (salida de relé)
- Rango de operación en hz :
-
0,1 Hz (en Ie) para salida de relé
10 Hz (sin carga) para salida de relé - Durabilidad mecánica : 10000000 ciclos para salida de relé
- Tensión asignada de resistencia a los choques [Uimp] :
- EN/IEC 60947-1 y EN/IEC 60664-1 4 kV
- Reloj : Sí
- Tiempo de respuesta :
-
10 ms (del estado 0 al estado 1) para salida de relé
5 ms (del estado 1 al estado 0) para salida de relé - Conexiones - terminales :
- Terminales de tornillo, 1 x 0,2 ... 1 x 2,5 mm² (AWG 25 ... AWG 14) semisólido
Terminales de tornillo, 1 x 0,2 ... 1 x 2,5 mm² (AWG 25 ... AWG 14) sólido
Terminales de tornillo, 1 x 0,25 ... 1 x 2,5 mm² (AWG 24 ... AWG 14) Flexible con extremo de cable
Terminales de tornillo, 2 x 0,2 ... 2 x 1,5 mm² (AWG 24 ... AWG 16) sólido
Terminales de tornillo, 2 x 0,25 ... 2 x 0,75 mm² (AWG 24 ... AWG 18) Flexible con extremo de cable - Par de apriete : 0.5 N.m
- Categoría de sobretensión : III acorde a EN / IEC 60664-1
- Peso del producto : 0.25 kg
Entorno
- Inmunizado a microcortes : 1 ms
- Certificaciones de producto :
- GL
CSA
UL
GOST
C-Tick - Normas :
- EN/IEC 61000-4-12
EN/IEC 61000-4-4 nivel 3
EN/IEC 61000-4-5
EN/IEC 61000-4-11
EN/IEC 61000-4-2 nivel 3
EN/IEC 60068-2-6 Fc
EN/IEC 61000-4-6 nivel 3
EN/IEC 60068-2-27 Ea
EN/IEC 61000-4-3 - Grado de protección IP :
- IP20 (bloque de terminales) acorde a IEC 60529
IP40 (panel frontal) acorde a IEC 60529 - Características ambientales :
- Directiva EMC de acuerdo con EN / IEC 61000-6-2
Directiva EMC de acuerdo con EN / IEC 61000-6-3
Directiva EMC de acuerdo con EN / IEC 61000-6-4
Directiva EMC de acuerdo con EN / IEC 61131-2 zona B
Directiva de baja tensión de acuerdo con EN / IEC 61131-2 - 6 mm inserto cuadrado hembra : Class B acorde a EN 55022-11 group 1
- Grado de contaminación : 2 acorde a EN/IEC 61131-2
- Temperatura ambiente de funcionamiento :
- -20… 40 ° C en envolvente no ventilada acorde a IEC 60068-2-1 e IEC 60068-2-2
-20 ... 55 ° C acorde a IEC 60068-2-1 e IEC 60068-2-2 - Temperatura ambiente de almacenamiento : -40…70 °C
- Altitud máxima de funcionamiento : 2000 m
- Altitud de transporte máxima : 3048 m
- Humedad relativa : 95% sin condensación ni goteo de agua
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
- Sin PVS : Sí
