Descripción
El SPD Tipo 1 se recomienda en el caso específico de edificios industriales y de servicios, protegidos por un sistema de protección contra rayos o una jaula de malla.
Beneficios
- Proporcione supresión de sobretensiones a equipos vulnerables alimentados por paneles expuestos a la intemperie.
- La supresión transitoria se encuentra en el punto de conexión más eficiente.
- Permite una indicación inmediata si el supresor requiere reemplazo.
- Está diseñado y aprobado para instalaciones dentro y fuera de un tablero.
- Protege las instalaciones eléctricas contra rayos directos, puede descargar la corriente de retorno del rayo que se extiende desde el conductor de tierra a los conductores de la red.
Especificaciones
Principal

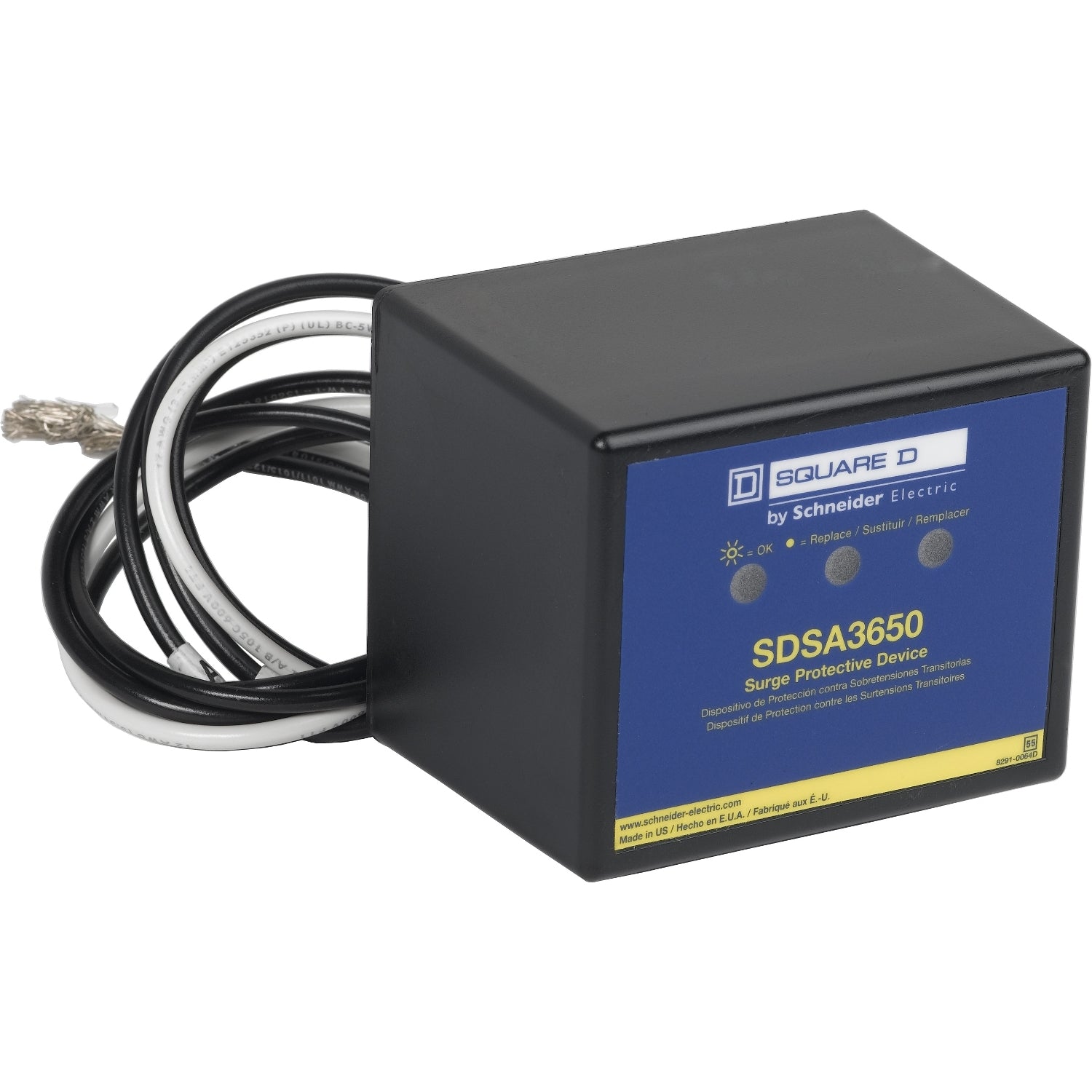

- Producto : Supresor de sobretensiones transitorias
- Gama : Square D
Complementario
- Corriente transitoria máxima por fase : 40 kA
- Tensión de acometida : 600Y/347 VAC
- Número de fases : 3
- Configuración de cableado : 4
- MCOV : 510 V
- Corriente nominal de descarga : 10 kA
- SCCR : 200 kA
- Señalización en local :
- LED de estado verde por fase para funcionamiento normal
- Altura : 76.20 mm
- Anchura : 91.44 mm
- Profundidad : 86.36 mm
- Longitud de cable : 609 mm
Entorno
- Grado de protección : NEMA 4X
- Material de envolvente : Plástico negro
- Normas :
- UL 1449:ed. 4
- UL 1283:ed. 5
- CSA C22.2 No 8:1986
- Temperatura ambiente de funcionamiento : 65 °C
Sostenibilidad
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
