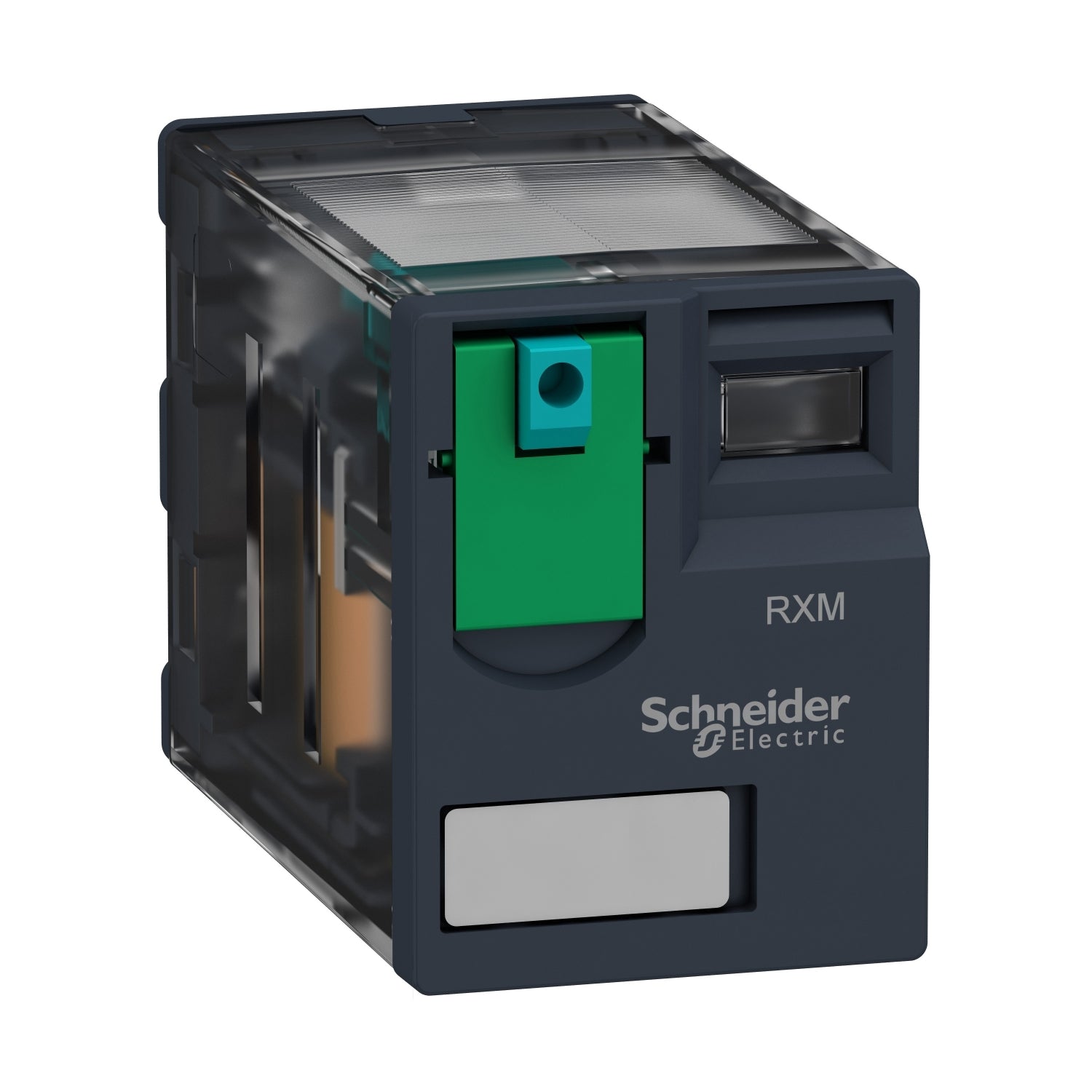

Descripción
Los relés RXM son interruptores que permiten que la corriente fluya a través de ellos en un circuito y pueden encender/apagar una corriente en un segundo circuito.
Zelio RXM ayuda a reducir el tamaño de y al mismo aumenta la fiabilidad de la máquina. Contiene características fáciles para un control y mejorado de sistemas de automatización simples y complejos.
Beneficios
- Fácil de seleccionar
- Fácil de instalar
- Fácil de reemplazar
- Larga vida útil
- Amigable con el ambiente
Uso
- Maquinas Industriales
- Máquinas y equipos de construcción o médicos.
- Máquinas de embalaje
- Máquinas textiles
- HVAC
- Ciclos simples del sistema de control lógico cableado
- Característica adicional para PLC industriales
Especificaciones
Principal
- Gama de producto : Zelio Relay
- Nombre de serie : Miniatura
- Tipo de producto o componente Reles de conexión
- Nombre corto del dispositivo : RXM
- Tipo y composición de contactos : 2 NANC (8 pines)
- Tensión del circuito de control [Uc] : 24 VDC
- Corriente térmica nominal : 12 A en -40…55 °C
- LED de estado : Sin
- Tipo de control : Lockable test button
- Coeficiente de utilización : 20 %
Complementario
- Forma del pin : Plano
- Tensión asignada de aislamiento [Ui] : 300 V
- Tensión asignada de resistencia a los choques [Uimp] :
- 4 kV durabilidad eléctrica 1,2/50 µs
- Material de contactos : AgNi
- Corriente asignada de empleo [Ie] :
- 12 A en 28 VDC - NA
- 12 A en 250 VAC - NA
- 6 A en 28 VDC - NC
- 6 A en 250 VAC - NC
- 12 A en 28 VDC
- 12 A en 277 VAC
- Tensión máxima de conmutación : 250 V
- Resistive rated load :
- 12 A en 250 VAC
- 12 A en 28 VDC
- Capacidad de conmutación máxima : 3000 VA/336 W
- Capacidad mínima de conmutación : 170 mW en 10 mA, 17 V
- Tasa de funcionamiento :
- <= 1200 cycles/hour en carga
- <= 18000 cycles/hour sin carga
- Endurancia mecánica : 10000000 ciclos
- Durabilidad eléctrica : 100000 ciclos para resistivo carga
- Average coil consumption in W : 0.9 W
- 9 mm triángulo inserto macho : >= 0,1 Uc
- Operate time : 20 ms
- Release time : 20 ms
- Average coil resistance : 650 Ohm en 20 °C +/- 10 %
- Límites tensión de funcionamiento nominal : 19.2...26.4 VDC
- Datos de fiabilidad de seguridad : B10d = 100000
- Categoría de protección : RT i
- Niveles de ensayo : Nivel A
- Posición de funcionamiento : Cualquier posición
- Peso del producto : 0.037 kg
Entorno
- Fuerza dieléctrica :
- 1300 VAC entre contactos con capacidad de sujeción: desconexión micro aislamiento
- 2000 VAC entre bobina y contacto con capacidad de sujeción: reforzado aislamiento
- 2000 VAC entre polos con capacidad de sujeción: Básico aislamiento
- Certificaciones de producto :
- UL
- CE
- REACH
- CSA
- RoHS
- Lloyd's
- Normas:
- UL 508
- EN/IEC 61810-1
- CSA C22.2 No 14
- Temperatura ambiente de almacenamiento : -40…85 °C
- Temperatura ambiente de funcionamiento : -40…55 °C
- Resistencia a las vibraciones :
- 3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación
- 5 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos
- Grado de protección IP : IP40
- Resistencia a los choques :
- 10 gn para en funcionamiento
- 30 gn para sin funcionamiento
- Grado de contaminación : 3
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
