Especificaciones
Principal

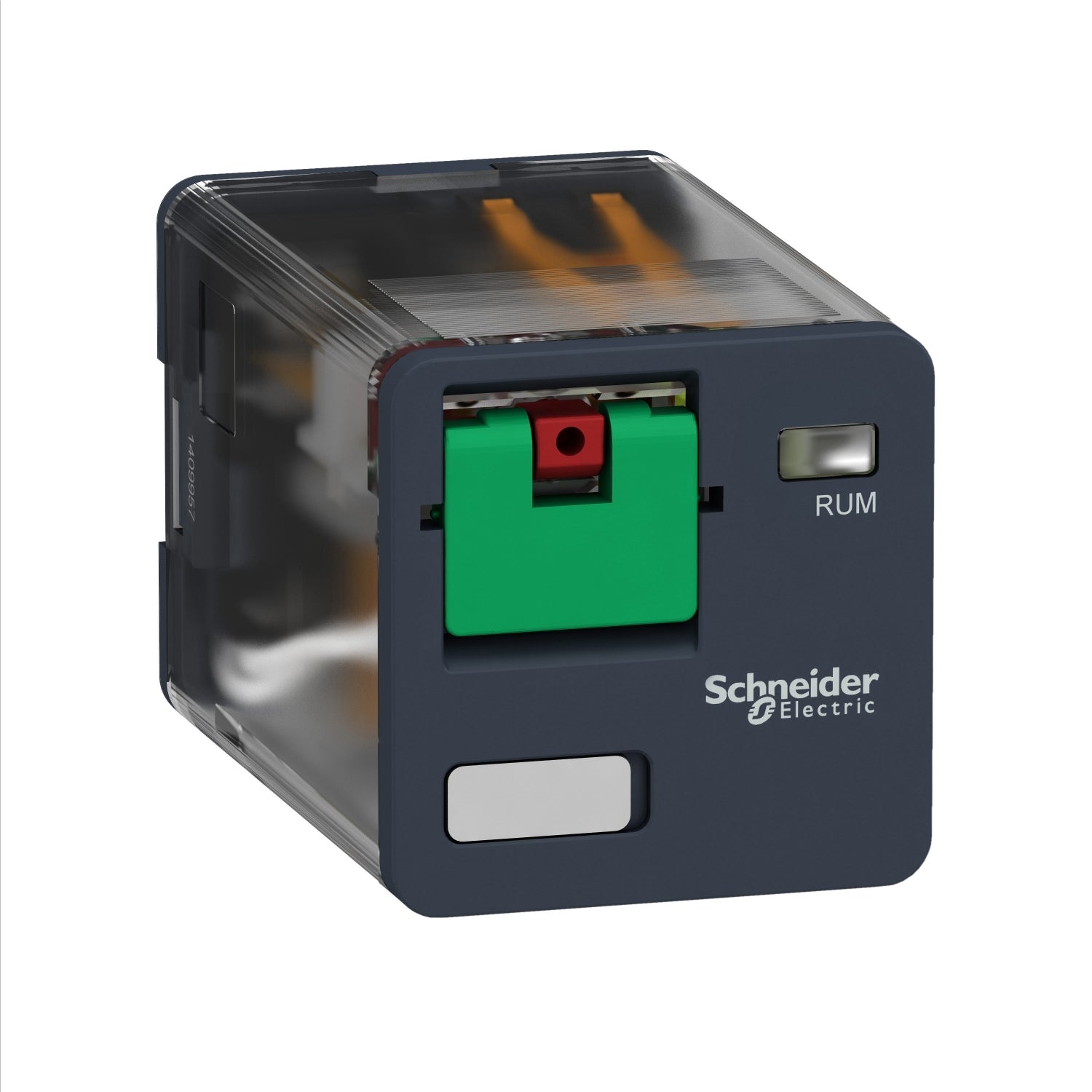

- Gama de producto : Zelio Relay
- Nombre de serie : Universal
- Tipo de produto : Relés de conexión
- Nombre corto del dispositivo : RUM
- Tipo y composición de contactos : 2 C/O
- Tensión del circuito de control : 120 VAC
- Corriente térmica nominal : 10 A en -40...55 °C
- LED de estado : Sin
- Tipo de control : Lockable test button
- Coeficiente de utilicación : 20 %
Complementario
- Forma del pin : Cilíndrico
- Tensión asignada de aislamiento [Ui] : 250 V , 300 V
- Tensión asignada de resistencia a los choques : 4 kV
- Material de contactos : AgNi
- Corriente asignada de empleo :
- 10 A en 277 VAC
- 10 A en 30 VDC
- 5 A en 250 VAC
- 5 A en 28 VDC
- 10 A en 250 VAC
- 10 A en 28 VDC
- Tensión máxima de conmutación : 250 V
- Resistive rated load :
- 10 A en 250 VAC
- 10 A en 28 VDC
- Capacidad de conmutación máxima : 2500 VA/280 W
- Capacidad mínima de conmutación : 170 mW en 10 mA, 17 V
- Tasa de funcionamiento :
- <= 18000 ciclos/hora sin carga
- <= 1200 ciclos/hora en carga
- Endurancia mecánica : 5000000 ciclos
- Durabilidad eléctrica : 100000 ciclos
- Consumo de bobina : 3 VA en 60 Hz
- 9 mm triángulo inserto macho : >= 0,15 Uc AC
- Tiempo de apertura : 20 ms a tensión nominal
- Tiempo de cierre : 20 ms a tensión nominal
- Resistencia media de la bobina : 1700 Ohm en 20 °C +/- 15 %
- Limites tensión de funcionamiento : 96...132 VAC
- Categoría de protección : RT I
- Nivel de ensayo : Nivel A
- Datos de fiabilidad de seguridad : B10d = 100000
- Posición de funcionamiento : Cualquier posición
- Peso del producto : 0.086
Entorno
- Fuerza dieléctrica :
- 1500 VAC entre contactos con capacidad de sujeción : desconexión micro aislamiento
- 2500 VAC entre bobina y contacto con capacidad de sujeción : reforzado aislamiento
- 2000 VAC entre polos con capacidad de sujeción : Básico aislamiento
- Certificaciones de producto :
- UL
- RoHS
- EAC
- CSA
- REACH
- Normas :
- EN/IEC 61810-1
- UL 508
- CSA C22.2 No 14
- Temperatura ambiente de almacenamiento : -40...85 °C
- Temperatura ambiente de funcionamiento : -40...55 °C
- Resistencia a las vibraciones :
- 3 Gn, amplitud = +/- 1mm (estado 1) 10...150 Hz , 5 ciclos en operación
- 4 Gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz , 5 ciclos no operativos
- Grado de protección IP : IP40
- Resistencia a los choques :
- 10 Gn (duración 11 ms) para en funcionamiento
- 10 Gn (duración 11 ms) para sin funcionamiento
- Grado de contaminación : 3
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
