Descripción

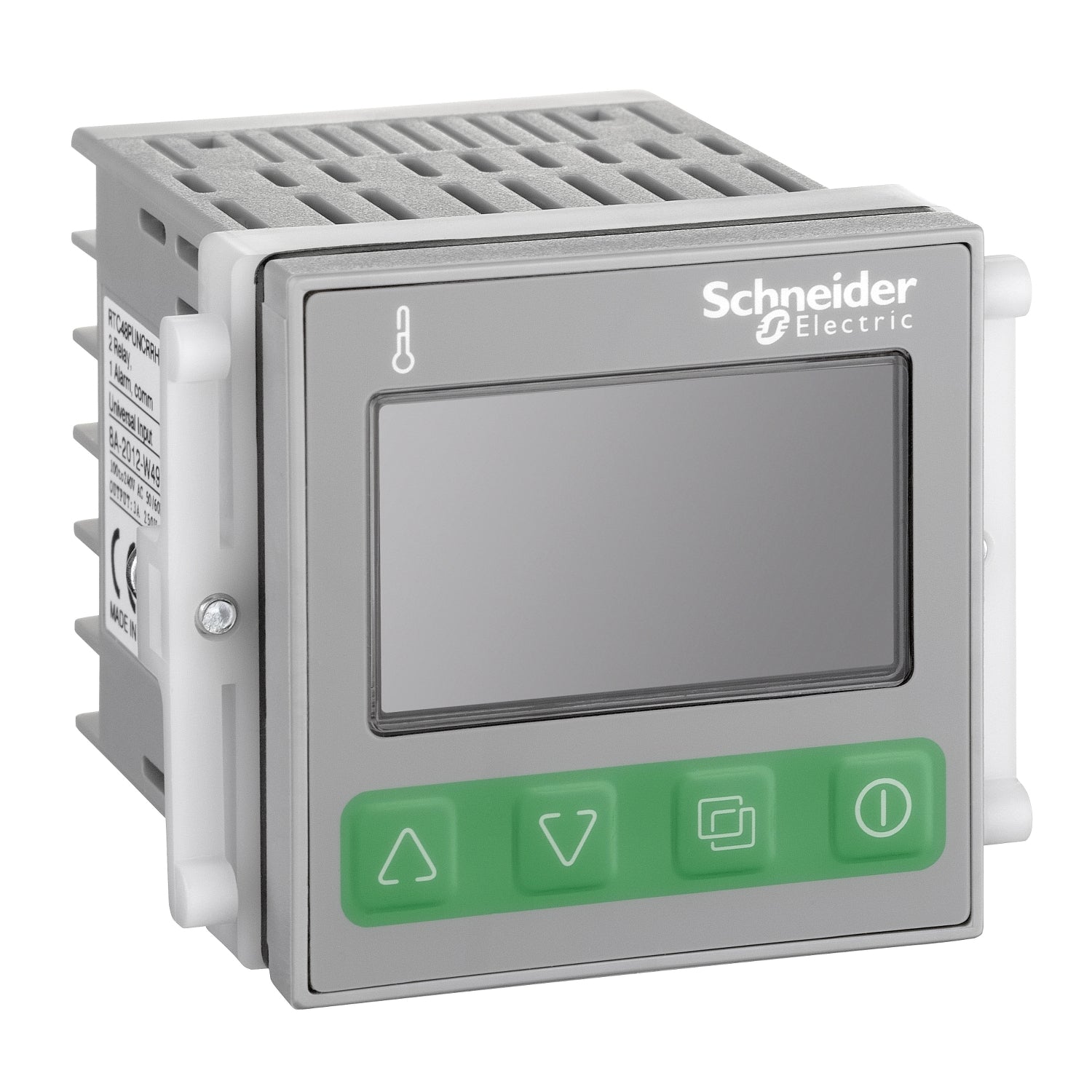

El RTC48 se puede utilizar en una instalación independiente para una máquina simple o un sistema más complejo en asociación con un controlador lógico programable (PLC), a través de la comunicación Modbus (RS485) combinan simplicidad, rendimiento y valor, también tienen la capacidad de interactuar con relés de estado sólido, relés electromecánicos. Están diseñados para comparar automáticamente el valor del proceso (PV) con su valor establecido y producir una salida que mantenga el SV.
Se usa comúnmente en embalaje, maquinas industriales, calefacción y refrigeración, HVAC.
Beneficios
- Fácil de instalar y usar.
- Es rentable y fiable.
- Diseño compacto.
Especificaciones
Principal
- Gama de producto : Zelio Control
- Tipo de producto : Relés modulares de medición y control
- Tipo de relé : Relés de control temperatura
- Aplicación específica de producto :
- Embalaje
- Máquinas industriales
- Calefacción o refrigeración
- HVAC
- Nombre de relé : RTC
Complementario
- Dimensión exterior :
- 1/16 DIN
- 48 x 48 mm
- Tipo de entrada análogica :
- Termopar - thermocouple J, K, R, B, S, T, E, N, PLII, C(W/Re5-26)
- Sonda temperatura (sonda de temperatura: Pt 100, JPt 100)
- Tensión 0…1 VDC
- Tensión 0...5 VDC
- Tensión 1...5 VDC
- Tensión 0...10 VDC
- Corriente 0...20 mA
- Corriente 4...20 mA
- Tensión de alimentación nominal [Us] : 100...240 VAC
- Límites tensión alimentación : 85…264 V
- Precisión de medida : 0.2 % full scale
- Duración del muestreo : 250 ms
- Número de salidas :
- 1 relé salida con NA contacto para output 1
- Tipo de salida :
- Relé salida en 250 VAC / 3 A on resistive load
- Relé salida en 250 VAC / 1 A en carga indutiva
- Salida de alarma : 1 NANC
- Consumo de potencia en VA : 8 VA en 250 VAC
- Protocolo del puerto de comunicación : Modbus RTU y ASCII
- Método de acceso : Esclavo
- Trama de transmisión : RTU/ASCII
- Interface física : RS485 noaislado
- Modo intercambio : Dúplex med
- Velocidad de transmisión : 9600, 19200 kbit/s
- Función disponible :
- Sintonización automática
- PID
- Marcado : CE
- Posición de funcionamiento : Cualquier posición
- Tipo de pantalla : 11 segments LCD
- Dígitos de visualización : 5
- Función de señalización :
- Valor del proceso verde, naranja y rojo
- Estado salida (OUT1, OUT2) naranja
- Alarm status (EV1, EV2) ((*)) naranja
- Actividad de transmisión/recepción (TX/TR) naranja
- Valor de ajuste verde
- Tipo de montaje : Panel
- Peso del producto : 120 g
Entorno
- Normas :
- EN 61326-1
- EN 61010-1
- CSA C22.2 No 24-93
- Certificaciones de producto : CURus (873)
- Temperatura ambiente de almacenamiento : -25…80 °C
- Temperatura ambiente de funcionamiento : 0…50 °C
- Humedad relativa : 35…85 % sin condensación
- Resistencia a las vibraciones : 1 gn (f = 10…55 Hz)
- Resistencia a los choques : 10 gn
- Grado de protección IP :
- IP66 - panel
- IP20 - posterior
- Grado de protección NEMA : NEMA 4X panel
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
