Especificaciones
Principal

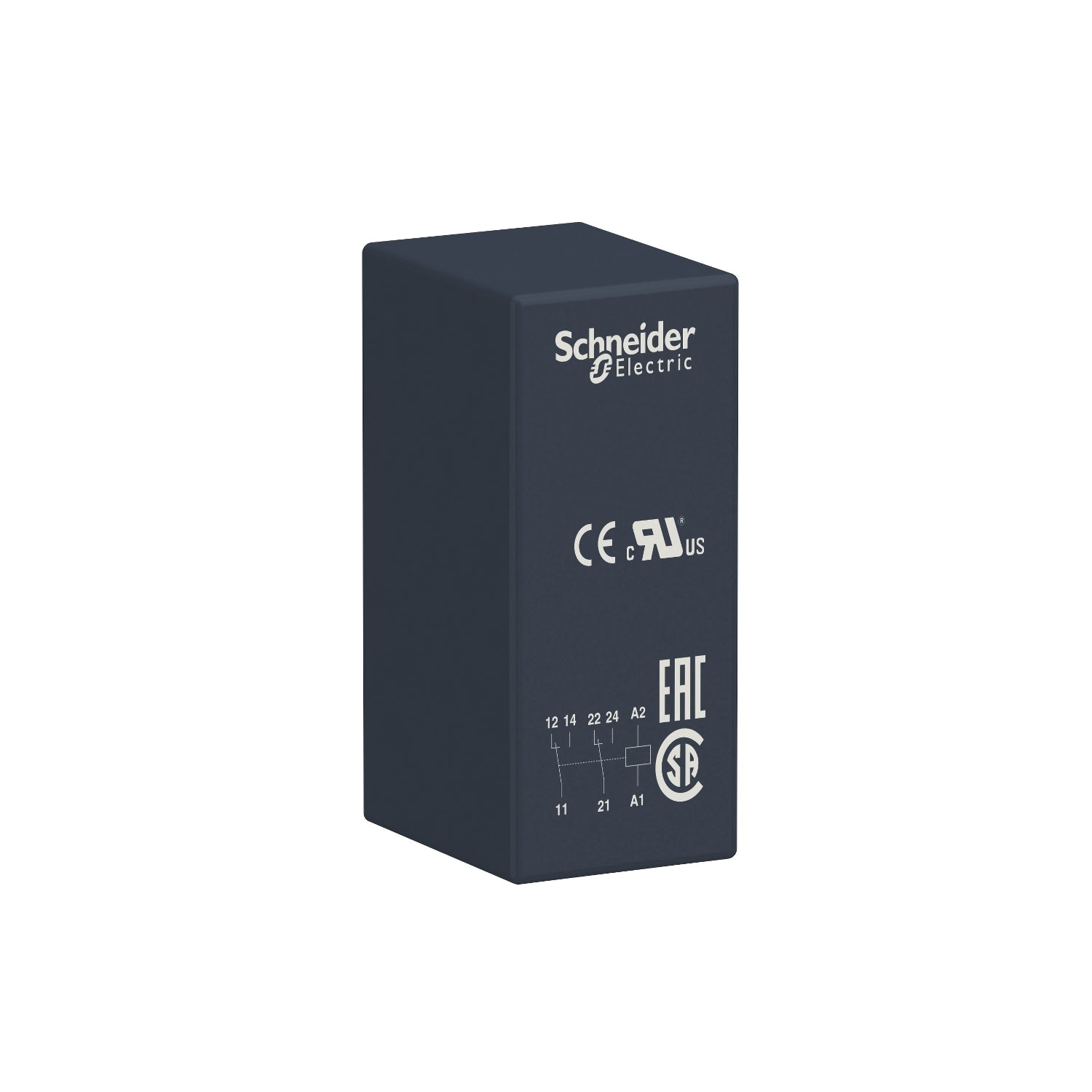

- Gama de producto : Zelio Relay
- Nombre de serie : Rele enchufable tipo interfase
- Tipo de producto : Reles de conexión
- Nombre corto del dispositivo : RSB
- Tipo y composición de contactos : 2 NANC
- Funcionamiento de contacto : Estándar
- Tensión del circuito de control : 24 VAC
- Corriente térmica nominal : 8 A en -40…40 °C
- LED de estado : Sin
- Tipo de control : Sin pulsador
Complementario
- Forma del pin : Plano (tipel PCB)
- Average coil resistance :
- 368 Ohm red: AC en 20 °C +/- 10 %
- Tensión asignada de empleo [Ue] : 19.2...36 VAC 50/60 Hz
- Tensión asignada de aislamiento [Ui] : 400 V
- Tensión asignada de resistencia a los choques [Uimp] : 3.6 kV
- Material de contactos : Silver alloy (AgNi)
- Corriente asignada de empleo [Ie] :
- 4 A - AC-1/DC-1 NC
- 8 A - AC-1/DC-1 NA
- Corriente mínima de conmutación : 10 mA
- Tensión máxima de conmutación : 250 VDC
- Minimum switching voltage : 12 V
- Capacidad de conmutación máxima : 2000 VA/224 W
- Resistive rated load :
- 8 A en 250 VAC
- 8 A en 28 VDC
- Capacidad mínima de conmutación :
- 120 mW en 10 mA, 12 V
- Tasa de funcionamiento :
- <= 600 cycles/hour en carga
- <= 18000 cycles/hour sin carga
- Endurancia mecánica : 5000000 ciclos
- Durabilidad eléctrica :
- 100000 ciclos, 8 A en 250 V, AC-1 NA
- 100000 ciclos, 4 A en 250 V, AC-1 NC
- Duración de maniobra :
- 20 ms en funcionamiento
- 20 ms restablecer
- Marcado : CE
- Average coil consumption : 0.75 VA AC
- 9 mm triángulo inserto macho : >= 0,15 Uc AC
- Datos de fiabilidad de seguridad : B10d = 100000
- Categoría de protección : RT I
- Niveles de ensayo : Nivel A
- Posición de funcionamiento : Cualquier posición
- Peso del producto : 0.014 kg
Entorno
- Fuerza dieléctrica :
- 1000 VAC entre contactos
- 2500 VAC entre polos
- 5000 VAC entre bobina y contacto
- Normas :
- UL 508
- CSA C22.2 No 14
- EN/IEC 61810-1
- Certificaciones de producto :
- EAC
- CSA
- UL
- Temperatura ambiente de almacenamiento : -40…85 °C
- Resistencia a las vibraciones : +/- 1 mm (f = 10…55 Hz)
- Grado de protección IP : IP40
- Resistencia a los choques :
- 10 gn (duración 11 ms) para sin funcionamiento
- 5 gn (duración 11 ms) para en funcionamiento
- Temperatura ambiente de funcionamiento :
- -40…70 °C - AC
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
