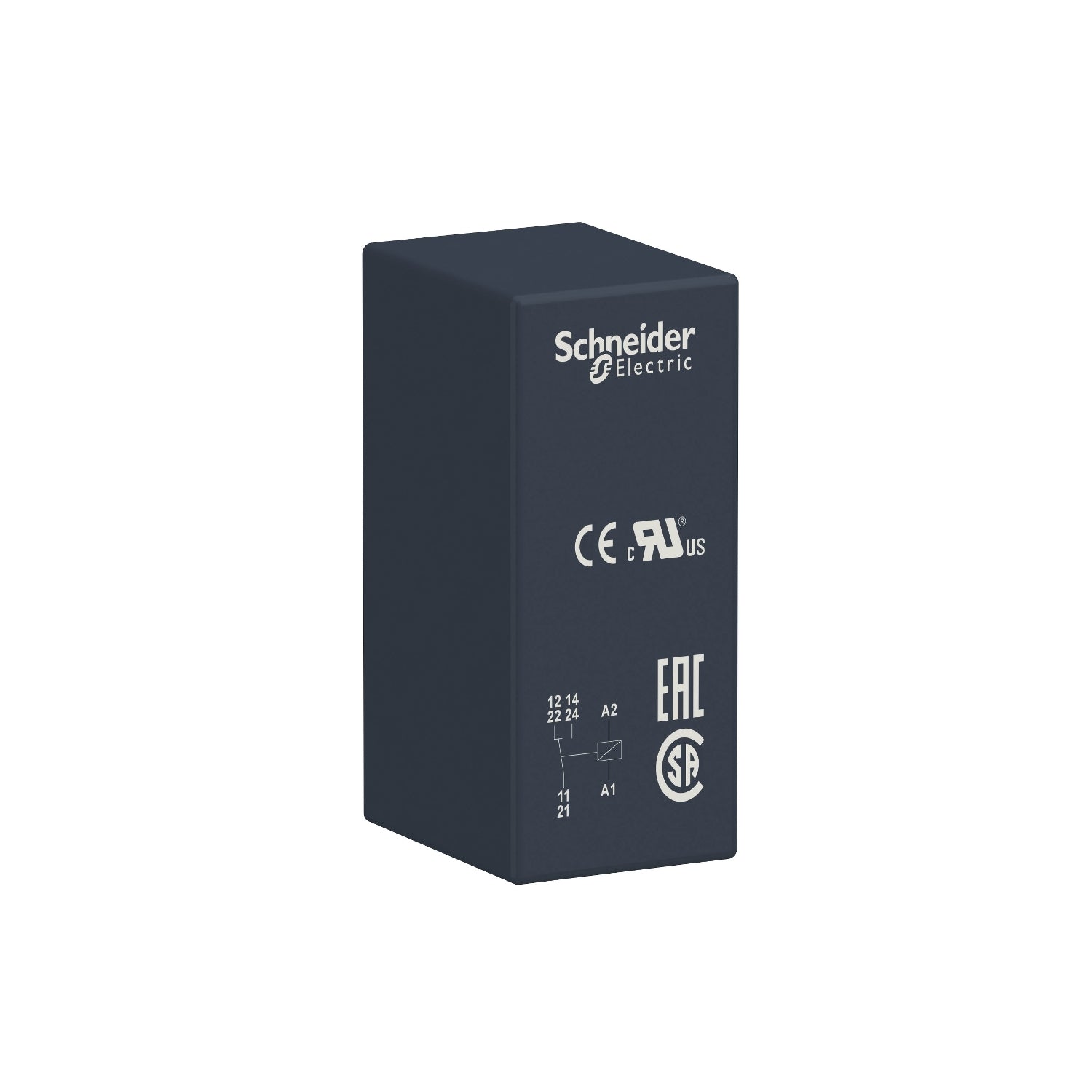

Relé Enchufable Zelio Relay RSB - 220VAC - 1NANC - 16A - IP40 - Tipo Interfaz - RSB1A160M7 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Especificaciones

Principal

  • Gama de producto : Zelio Relay
  • Nombre de serie : Rele enchufable tipo interfase
  • Tipo de producto : Reles de conexión
  • Nombre corto del dispositivo : RSB
  • Tipo y composición de contactos : 1 NANC
  • Funcionamiento de contacto : Estándar
  • Tensión del circuito de control : 220 VAC
  • Corriente térmica nominal : 16 A en -40…40 °C
  • LED de estado : Sin
  • Tipo de control : Sin pulsador

Complementario

  • Forma del pin : Plano (tipel PCB)
  • Average coil resistance :
      • 33000 Ohm red: AC en 20 °C +/- 10 %
  • Tensión asignada de empleo [Ue] : 176...330 VAC 50/60 Hz
  • Tensión asignada de aislamiento [Ui] : 400 V
  • Tensión asignada de resistencia a los choques [Uimp] : 3.6 kV
  • Material de contactos : Silver alloy (AgNi)
  • Corriente asignada de empleo [Ie] :
      • 8 A - AC-1/DC-1 NC
      • 16 A - AC-1/DC-1 NA
  • Corriente mínima de conmutación : 10 mA
  • Tensión máxima de conmutación : 250 VDC
  • Minimum switching voltage : 12 V
  • Capacidad de conmutación máxima : 4000 VA/448 W
  • Resistive rated load :
      • 16 A en 250 VAC
      • 16 A en 28 VDC
  • Capacidad mínima de conmutación :
      • 120 mW en 10 mA, 12 V
  • Tasa de funcionamiento :
      • <= 600 cycles/hour en carga
      • <= 18000 cycles/hour sin carga
  • Endurancia mecánica : 10000000 ciclos
  • Durabilidad eléctrica :
      • 100000 ciclos, 16 A en 250 V, AC-1 NA
      • 100000 ciclos, 8 A en 250 V, AC-1 NC
  • Duración de maniobra :
      • 20 ms en funcionamiento
      • 20 ms restablecer
  • Marcado : CE
  • Average coil consumption : 0.75 VA AC
  • 9 mm triángulo inserto macho : >= 0,15 Uc AC
  • Datos de fiabilidad de seguridad : B10d = 100000
  • Categoría de protección : RT I
  • Niveles de ensayo : Nivel A
  • Posición de funcionamiento : Cualquier posición
  • Peso del producto : 0.014 kg

Entorno

  • Fuerza dieléctrica :
      • 1000 VAC entre contactos
      • 2500 VAC entre polos
      • 5000 VAC entre bobina y contacto
  • Normas :
      • UL 508
      • CSA C22.2 No 14
      • EN/IEC 61810-1
  • Certificaciones de producto :
      • EAC
      • CSA
      • UL
  • Temperatura ambiente de almacenamiento : -40…85 °C
  • Resistencia a las vibraciones : +/- 1 mm (f = 10…55 Hz)
  • Grado de protección IP : IP40
  • Resistencia a los choques :
      • 10 gn (duración 11 ms) para sin funcionamiento
      • 5 gn (duración 11 ms) para en funcionamiento
  • Temperatura ambiente de funcionamiento :
      • -40…70 °C - AC

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Sin metales pesados tóxicos : Sí
  • Sin mercurio : Sí
