Descripción

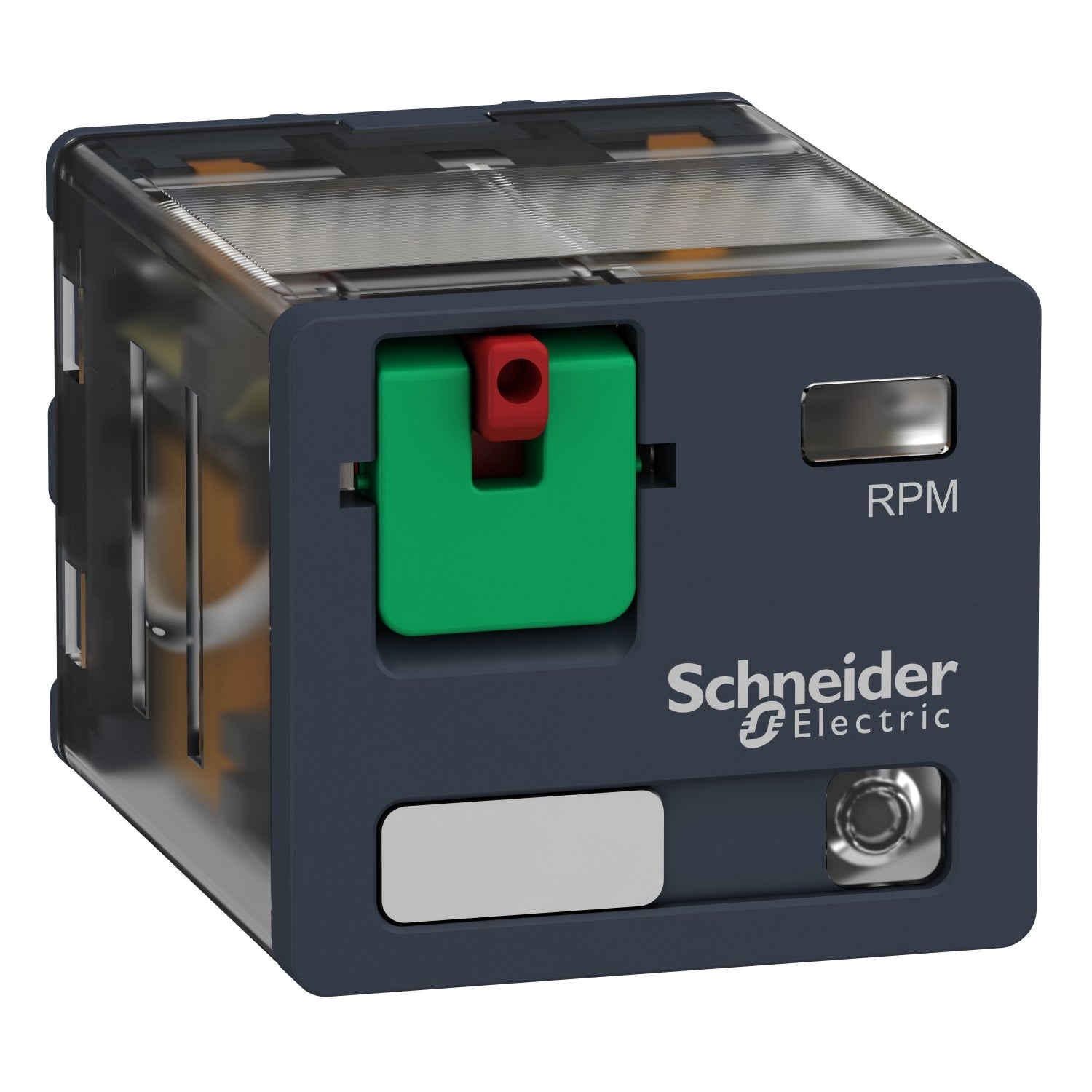

Los relés RPM son interruptores que permiten que la corriente fluya a través de ellos en un circuito y pueden encender/apagar una corriente en un segundo circuito.
Tiene una gran variedad de contactos para un uso de corriente de alto rango. Ayuda a reducir el tamaño de los paneles eléctricos y al mismo tiempo aumenta la confiabilidad para máquinas industriales, empaques, textiles, sistemas de calefacción, ventilación y aire acondicionado. Capacidad de trabajo para sistemas automatizados lógicos cableados para complementar las funciones de los controladores lógicos programables industriales (PLC).
Beneficios
- Fácil de instalar
- Fácil de reemplazar
- Larga vida útil
- Respeta el medio ambiente
Especificaciones
Principal
- Gama de producto : Zelio Relay
- Nombre de serie : Rele enchufable tipo potencia
- Tipo de producto : Reles de conexión
- Nombre corto del dispositivo : RPM
- Tipo y composición de contactos : 3 NANC
- Tensión del circuito de control [Uc] : 230 VAC
- Corriente térmica nominal : 15 A en -40…55 °C
- LED de estado : Con
- Tipo de control : Lockable test button
- Coeficiente de utilización : 20 %
Complementario
- Forma del pin : Plano
- Tensión asignada de aislamiento [Ui] : 300 V
- Tensión asignada de resistencia a los choques [Uimp] : 4 kV
- Material de contactos : Silver alloy (AgNi)
- Corriente asignada de empleo [Ie] :
- 15 A en 277 VAC
- 15 A en 28 VDC
- 15 A en 250 VAC NA
- 15 A en 28 VDC NA
- 7.5 A en 250 VAC NC
- 7.5 A en 28 VDC NC
- Tensión máxima de conmutación : 250 V
- Resistive rated load :
- 15 A en 250 VAC
- 15 A en 28 VDC
- Capacidad de conmutación máxima :
- 3750 VA
- 420 W
- Capacidad mínima de conmutación :
- 170 mW en 10 mA, 17 V
- Tasa de funcionamiento :
- <= 1200 cycles/hour en carga
- <= 18000 cycles/hour sin carga
- Endurancia mecánica : 10000000 ciclos
- Durabilidad eléctrica : 100000 ciclos para resistivo cables para
- Duración de maniobra :
- 20 ms en funcionamiento
- 20 ms restablecer
- Average coil resistance : 9600 Ohm en 20 °C +/- 15 %
- Límites tensión de funcionamiento nominal : 184...253 VAC
- Categoría de protección : RT I
- Niveles de ensayo : Nivel A
- Posición de funcionamiento : Cualquier posición
- Grado de contaminación : 3
- Datos de fiabilidad de seguridad : B10d = 100000
- Peso del producto : 0.054 kg
Entorno
- Fuerza dieléctrica :
- 1500 VAC entre contactos con desconexión micro aislamiento
- 2000 VAC entre bobina y contacto con reforzado aislamiento
- 2000 VAC entre polos con básico aislamiento
- Normas :
- UL 508
- CSA C22.2 No 14
- EN/IEC 61810-1
- Certificaciones de producto :
- EAC
- CSA
- UL
- RoHS
- REACH
- Temperatura ambiente de almacenamiento : -40…85 °C
- Temperatura ambiente de funcionamiento : -40…55 °C
- Resistencia a las vibraciones :
- 3 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos en operación
- 5 gn, amplitud = +/- 1 mm (estado 1) 10…150 Hz)5 ciclos no operativos
- Grado de protección IP : IP40
- Resistencia a los choques :
- 15 gn para en funcionamiento
- 30 gn para sin funcionamiento
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
