Descripción

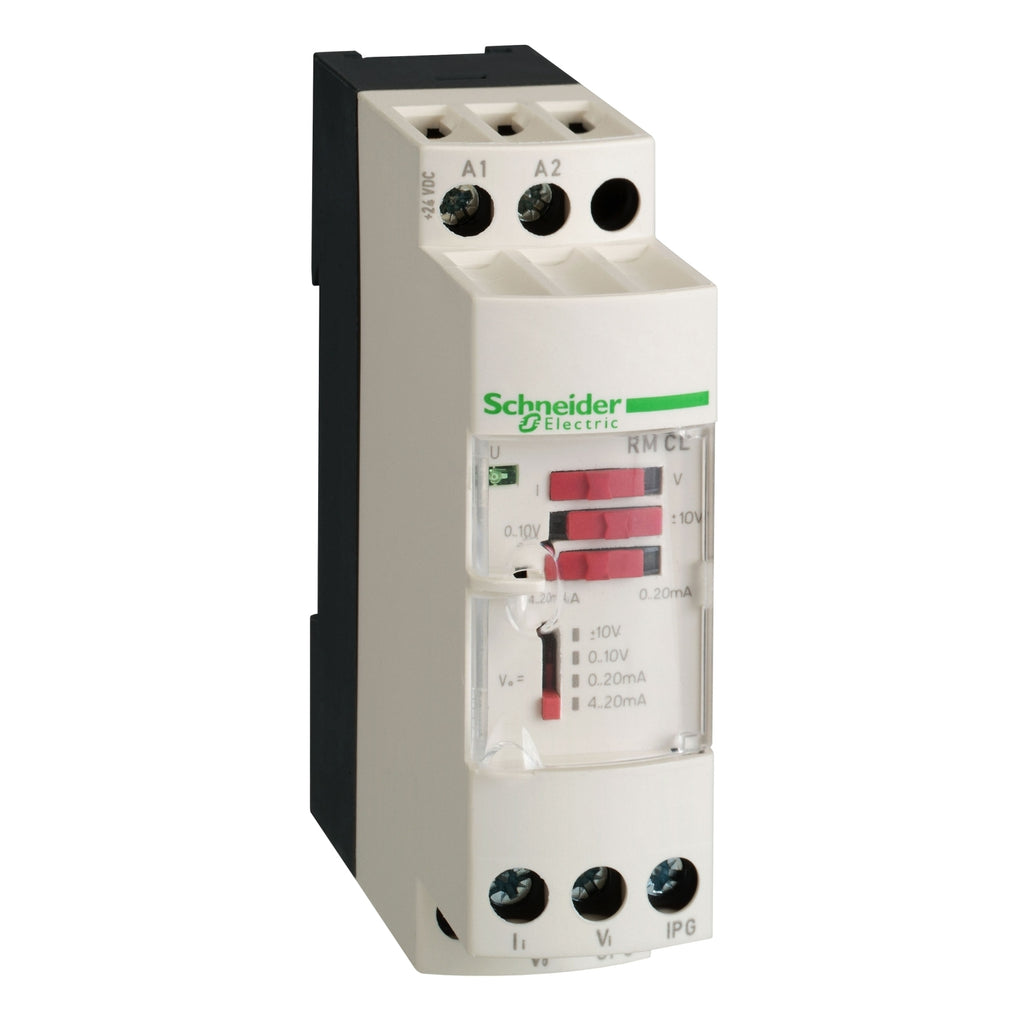

Convertidores analógicos que convierten señales de sensores o mediciones eléctricas en señales eléctricas analógicas que sean compatibles con los equipos del sistema de control. Es simple de configurar gracias a los rangos de entrada y salida precalibrados, y con las salidas protegidas contra inversiones de polaridad, cortocircuitos y sobretensión, más la detección automática de circuitos en bucle rotos.
Especificaciones
Principal
- Gama de producto : Zelio Analog
- Tipo de producto : Convertidor de tensión/corriente
- Tipo de entrada análogica :
- Corriente 0...20 mA
- Corriente 4...20 mA
- Tensión +/- 10 V DC
- Tensión 0...10 V DC
- Tipo de salida análogica :
- Corriente 0...20 mA <= 500 Ohm con cableado
- Corriente 4...20 mA <= 500 Ohm con cableado
- Tensión +/- 10 V >= 100 kOhm Conmutable
- Tensión 0...10 V >= 100 kOhm con cableado
Complementario
- Tipo de protección :
- Protección de polaridad inversa en salida
- Protección de cortocircuito en salida
- Protección de sobretensión en salida (+/- 30 V)
- Abnormal analogue output voltage :
- 11...15 V - 10...10 V no input or input wire broken tensión
- 11...15 V 0...10 V no input or input wire broken tensión
- -15...0 V 0...20 mA no input or input wire broken corriente
- -15...0 V 4...20 mA no input or input wire broken corriente
- Abnormal analogue output current :
- 22…30 mA 0...20 mA no input or input wire broken tensión
- 22…30 mA 4...20 mA no input or input wire broken tensión
- -30…0 mA 0...20 mA no input or input wire broken corriente
- 4…30 mA 4...20 mA no input or input wire broken corriente
- Tensión de alimentación nominal [Us] : 24 VDC +/- 20%, aislado
- Consumo de corriente :
- <= 70 mA para salida tensión
- <= 90 mA para salida corriente
- Señalizaciones en local : Encendido, LED - verde
- Error de medida :
- +/- 10 % de escala completa en 20 °C - interfaz electromagnética de 10 V/m
- +/- 1 % de escala completa en 20 °C
- Precisión de repetición :
- +/- 0,2 % escala completa en 20 °C
- +/- 0,6 % escala completa en 60 °C
- Coeficiente de temperatura : 200 ppm/°C
- Capacidad de conexión de la abrazadera :
- 2 x 1.5 mm2
- 1 x 2.5 mm²
- Par de apriete : 0.6…1.1 N.m
- Marcado : CE
- Resistencia a sobretensiones :
- 0.5 kV durabilidad eléctrica 1,2/50 µs
- Tensión asignada de aislamiento [Ui] : 2 kV
- Modo de fijación :
- Mediante tornillos - placa de montaje
- Enganchable - carril DIN simétrico de 35 mm
- Datos de fiabilidad de seguridad :
- B10d = 20000
- MTTFd = 21.6 años
- Peso del producto : 0.12 kg
Entorno
- Normas :
- IEC 60947-1
- IEC 60584-1
- Certificaciones de producto :
- CSA
- UL
- GL
- Grado de protección IP :
- IP20 - bloque de terminales
- IP50 - envolvente
- Resistencia al fuego : 850 °C
- Resistencia a los choques : 50 gn para 11 ms
- Resistencia a las vibraciones : 5 gn (f = 10…100 Hz)
- Resistencia a descargas electroestáticas :
- 6 kV - en contacto
- 8 kV - en aire
- Resistencia a transitorios rápidos :
- 1 kV acorde a IEC 61000-4-4 - en entrada/salida
- 2 kV acorde a IEC 61000-4-4 - en alimentación
- Perturbación radiada/conducida :
- CISPR11
- CISPR22 grupo 1- clase B
- Temperatura ambiente de almacenamiento : -40…85 °C
- Temperatura ambiente de funcionamiento :
- 0…50 °C montaje lateral
- 0…60 °C 2 cm espac.
- Grado de contaminación : 2
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
