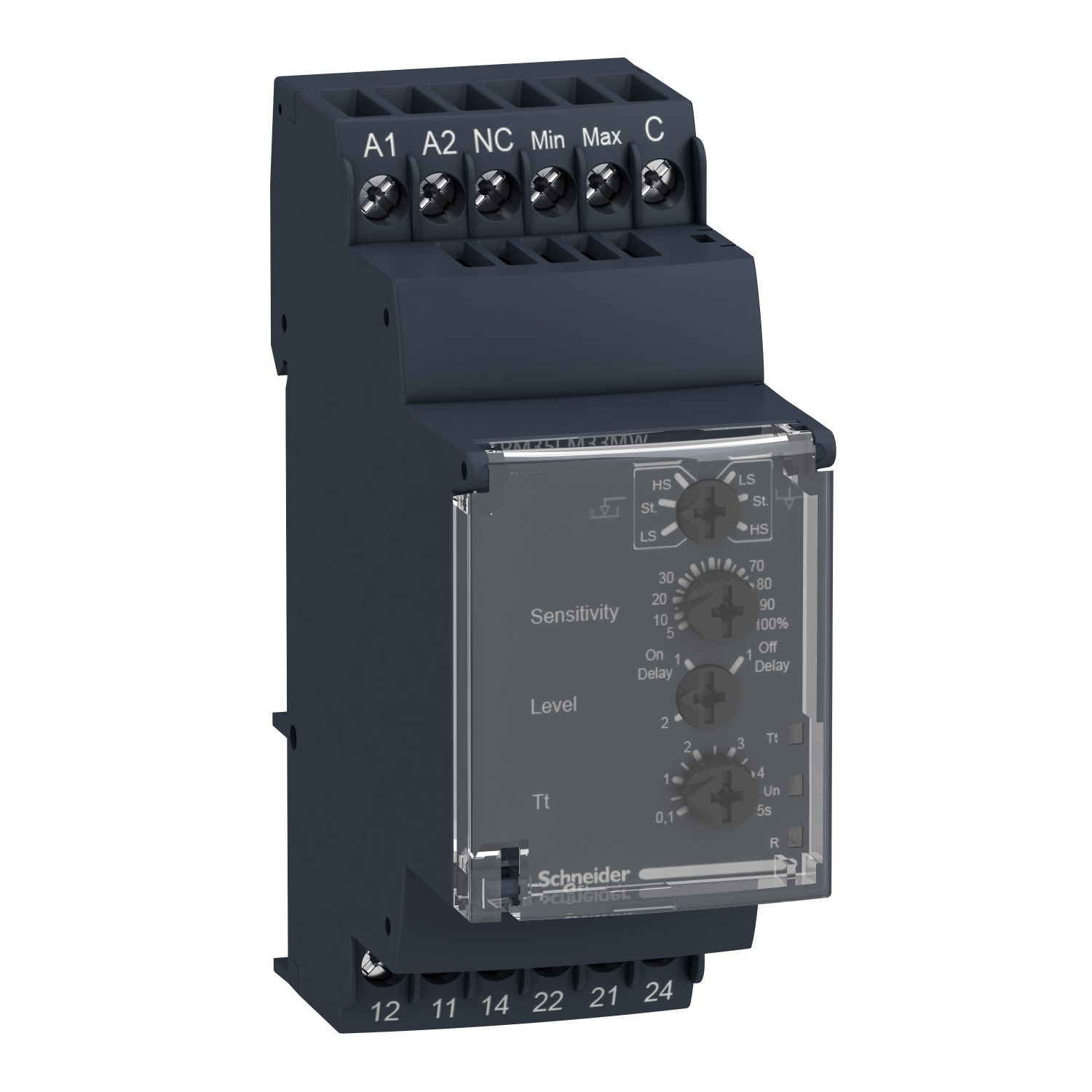

Relé de Control de Nivel Zelio RM35 - 2NANC - 5A - 250-1M Ohm - 0.1-5s - 24-240VAC/VDC - IP30 - RM35LM33MW - SCHNEIDER

  • En oferta
  • S/. 358.77
  • Precio habitual S/. 428.79


Especificaciones

Principal

  • Gama de producto : Zelio Control
  • Tipo de producto : Relés modulares de medición y control
  • Tipo de relé : Reles de control de nivel
  • Nombre de relé : RM35L
  • Parámetros monitorizados del relé :
      • Detección por sondas resistivas
  • Tipo de tiempo de retraso :
      • Adjustable 0.1...5 s, +/- 10 %
  • Capacidad de conmutación en VA : 1250 VA
  • Corriente mínima de conmutación : 10 mA en 5 VDC
  • Intensidad de conmutación máxima 5 A AC/DC
  • Power consumption : 5 VA AC
  • Rango de medida : 250 Ohm...1 MOhm
  • Categoría de utilización :
      • AC-12
        AC-13
      • AC-14
      • AC-15
      • DC-12
      • DC-13

Complementario

  • Tiempo de rearme : 1750 ms
  • Tensión máxima de conmutación : 250 VAC/DC
  • Tensión de alimentación asignada [Us] :
      • 24...240 VAC/DC 50/60 Hz +/- 10 %
  • Límites de tensión de alimentación : 20.4…264 VAC/DC
  • Límites de tensión del circuito de control : - 15 % + 10 % Un
  • Consumo de energía en W : 1.5 W DC
  • Contactos de salida : 2 NANC
  • Corriente de salida nominal : 5 A
  • Retardo a la conexión : 0.6 S
  • Precisión de medida :
      • +/- 10 % del valor de escala completa
      • +/- 20 % parael rango HS
  • Precisión de repetición : +/- 2 % para temporiz
  • Error de medida :
      •  Error de medida 0,5 %/°C con variación temperatura
  • Maximum cable distance between devices : 100 m
  • Escala sensibilidad :
      • 0.25...5 kOhm LS (Sensibilidad Baja)
      • 5...100 kOhm St (Sensibilidad Estándar)
      • 50...1000 kOhm HS (Sensibilidad Alta)
  • Regulación de sensibilidad : 5...100 %
  • Maximum supply current for sensors : 1 mA
  • Capacitancia del cable :
      • 1 nF en HS (Sensibilidad Alta) para cable de sonda
      • 2.2 nF en St (Sensibilidad Estándar) para cable de sonda
      • 4.7 nF en LS (Sensibilidad Baja) para cable de sonda
  • Categoría de sobretensión : III
  • Resistencia de aislamiento :
      • > 500 MOhm en 500 V DC entre suministro y la salida de relé
      • > 500 MOhm en 500 V DC entre la medición y la salida de relé
      • > 1 MOhm en 500 V DC entre suministro y medidas
      • > 500 MOhm en 500 V DC entre suministro y la salida de relé
      • > 500 MOhm en 500 V DC entre la medición y la salida de relé
      • > 1 MOhm en 500 V DC entre suministro y medidas
  • Tensión asignada de aislamiento [Ui] : 250 V
  • Posición de funcionamiento : Cualquier posición sin
  • Conexiones - terminales :
      • Terminales de tornillo, 1 x 0,5...1 x 4 mm² - AWG 20...AWG 11 sólido sin terminal
      • Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14 sólido sin terminal
      • Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16 Flexible con terminal
      • Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 12 Flexible con terminal
  • Par de apriete : 0.6…1 N.m
  • Material de carcasa : Plástico autoextinguible
  • Señalizaciones en local :
      • Relay ON , LED - amarillo
      • Encendido, LED - verde
      • Timer ON, LED - amarillo
  • Soporte de montaje : Carril DIN simétrico de 35 mm
  • Endurancia eléctrica : 10000 ciclos
  • Endurancia mecánica : 30000000 ciclos
  • Tasa de funcionamiento  :
      • <= 360 operaciones/hora carga completa
  • Datos de fiabilidad de seguridad :
      • B10d = 170000
      • MTTFd = 182.6 años
  • Anchura : 35 mm

Entorno

  • Inmunizado a microcortes :
      • 100 ms DC
      • 90 ms CA
  • Normas : EN/IEC 60255-6
  • Certificaciones de producto :
      • CSA
      • GL
      • UL
      • C-Tick
      • GOST
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Temperatura ambiente de funcionamiento : -20…50 °C
  • Humedad relativa : 95 % en 55 °C
  • Resistencia a las vibraciones :
      • 0,35 mm (f = 5…57.6 Hz)
      • 1 gn (f = 57.6…150 Hz)
  • Resistencia a los choques :
      • 15 gn (duración 11 ms) para not in operation
  • Grado de protección IP :
      • IP20 - XBT G
      • IP30 - Caja
  • Grado de contaminación : 3

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí
