Especificaciones
Principal
- Gama de producto : Zelio Control
- Tipo de producto : Relés modulares de medición y control
- Tipo de relé : Reles de control de nivel

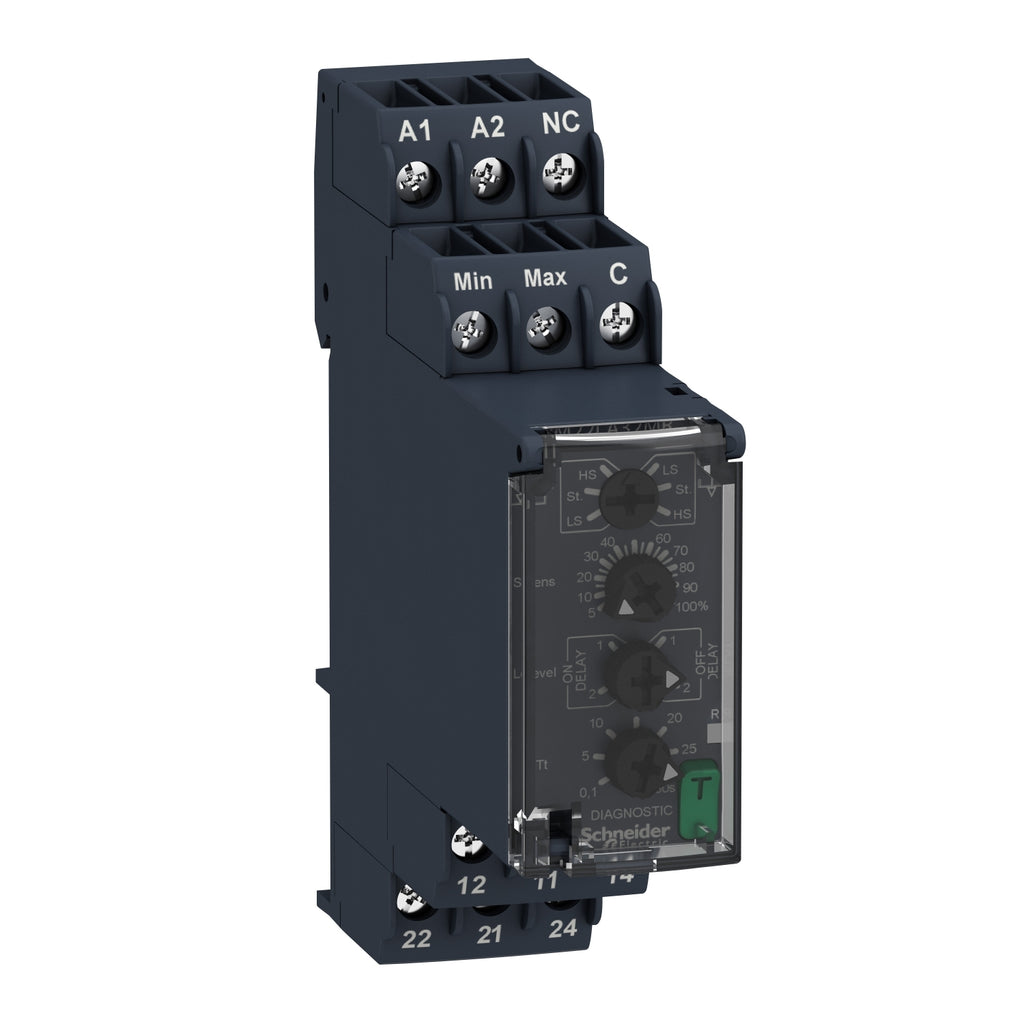

- Nombre de relé : RM22L
- Parámetros monitorizados del relé :
- Detección por sondas resistivas
- Tipo de tiempo de retraso :
- Adjustable 0.1...30 s, +/- 10 % del valor de escala completa al cruzar o umbral Tt
- Capacidad de conmutación en VA : 2000 VA
- Rango de medida : 250 Ohm...1 MOhm
Complementario
- Tiempo de rearme : 1750
- Tensión máxima de conmutación : 250 VAC
- Corriente mínima de conmutación : 10 mA en 5 VDC
- Intensidad de conmutación máxima : 8 A AC
- Tensión de alimentación asignada [Us] :
- 24...240 VAC/DC 50/60 Hz +/- 10 %
- Límites de tensión de alimentación : 20.4…264 VAC/DC
- Límites de tensión del circuito de control : - 15 % + 10 % Un
- Consumo de potencia en VA : 5 VA AC
- Consumo de energía en W : 1.5 W DC
- Contactos de salida : 2 NANC
- Corriente de salida nominal : 8 A
- Retardo a la conexión :
- 2.5 s
- 0.6 s
- Tensión de electrodo máxima : 12 VAC
- Corriente de electrodo máxima 1 mA
- Precisión de repetición : +/- 0,2 % para temporiz.
- Error de medida :
- < 1 % sobre o rango completo con variación tensión
- 0,05 %/°C con variación temperatura
- Escala sensibilidad :
- 0.25...5 kOhm LS (Sensibilidad Baja)
- 5...100 kOhm St (Sensibilidad Estándar)
- 50...1000 kOhm HS (Sensibilidad Alta)
- Regulación de sensibilidad : 5...100 %
- Maximum supply current for sensors : 1 mA
- Maximum cable distance between devices :
- 1000 m entre sonda y relé
- Capacitancia del cable :
- 1 nF en HS (Sensibilidad Alta) para cable de sonda
- 2.2 nF en St (Sensibilidad Estándar) para cable de sonda
- 4.7 nF en LS (Sensibilidad Baja) para cable de sonda
- Categoría de sobretensión : III
- Resistencia de aislamiento : > 100 MOhm en 500 VDC
- Aislamiento : Entre alimentación y medición
- Posición de funcionamiento : Cualquier posición sin
- Conexiones - terminales :
- Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14 sólido sin terminal
- Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16 Flexible con terminal
- Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - AWG 20...AWG 12 sólido sin terminal
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 14 Flexible con terminal
- Par de apriete : 0.6…1 N.m
- Material de carcasa : Plástico autoextinguible
- Señalizaciones en local :
- Relay ON , LED - amarillo
- Encendido, LED - verde
- Soporte de montaje : Carril DIN simétrico de 35 mm
- Endurancia eléctrica : 10000 ciclos
- Endurancia mecánica : 10000000 ciclos
- Categoría de utilización :
- AC-15
- DC-13
- AC-1
- DC-1
- Datos de fiabilidad de seguridad :
- B10d = 170000
- MTTFd = 182.6 años
- Material de contactos : Sin cadmio
- Anchura : 22.5 mm
- Peso del producto : 0.11 kg
Entorno
- Inmunizado a microcortes :
- 100 ms DC
- 90 ms CA
- Normas : EN/IEC 60255-1
- Certificaciones de producto :
- CE
- EAC
- China RoHS
- RCM
- GL
- CSA
- UL
- CCC
- Temperatura ambiente de almacenamiento : -40…70 °C
- Temperatura ambiente de funcionamiento : -20…60 °C
- Humedad relativa : 93…97 % en 25…55 °C
- Resistencia a las vibraciones :
- 0.075 mm (f = 10…58.1 Hz) not in operation
- 1 gn (f = 10…58.1 Hz) not in operation
- 0.035 mm(f = 58.1…150 Hz) en funcionamiento
- 0.5 gn (f = 58.1…150 Hz) en funcionamiento
- Resistencia a los choques :
- 15 gn (duración 11 ms) para not in operation
- 5 gn (duración 11 ms) para en funcionamiento
- Grado de protección IP :
- IP20 - XBT G
- IP40 - Caja
- IP50 - panel frontal
- Grado de contaminación : 3
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
