Descripción

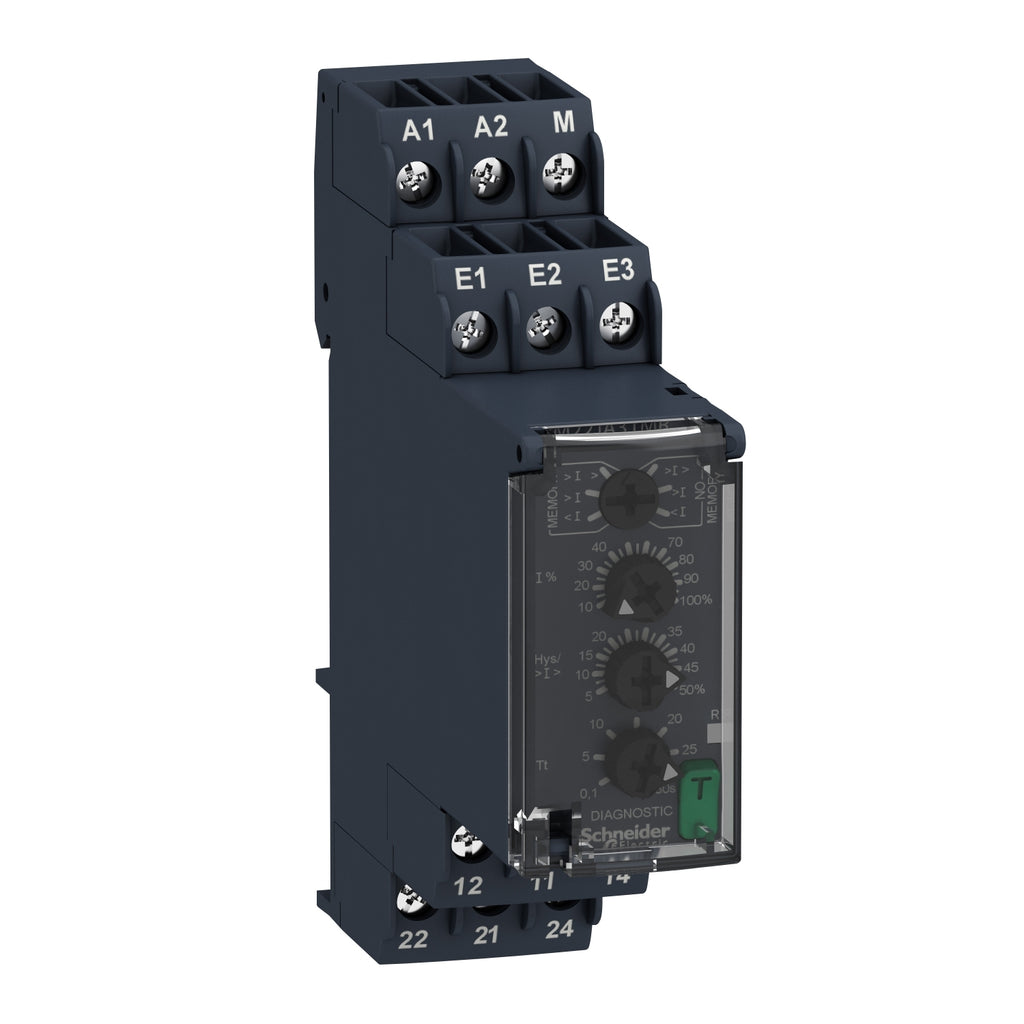

Relé de control de corriente Zelio RM22 con detección de sobreintensidad o subintensidad de corriente para asegurar que su equipo esté alimentado correctamente.
- Reconocen automáticamente la forma de la señal continua o alterna (50 o 60 Hz)
- Si se selecciona el modo ¨con memoria¨, cuando se detecta cruce por umbral, el relé se abre tras la temporización y permanece en esa posición hasta que la fuente de poder sea apagada.
- En la puesta de tensión, una temporización de inhibición configurable (1..20s) permite inhibir los puntos (o huecos) de corriente en el arranque de los equipos.
Los relés Zelio Control permiten supervisar fuentes de alimentación para proteger los motores o otros equipos.
Especificaciones
Principal
- Gama de producto : Zelio Control
- Tipo de producto : Relés modulares de medición y control
- Tipo de relé : Reles de control corriente
- Nombre de relé : RM22JA
- Parámetros monitorizados del relé :
- Detección de sobreintesidad o intesidad baja
- Overcurrent or undercurrent in window mode
- Tipo de tiempo de retraso :
- Adjustable 0.1...30 s, +/- 10 % del valor de escala completa al cruzar o umbral Tt
- Capacidad de conmutación en VA : 2000 VA
- Rango de medida :
- 4...40 mA - terminal. E1-M
- 20...200 mA - terminal. E2-M
- 100...1000 mA - terminal. E3-M
- 4 mA...1 A - corriente CA/CC 50/60 Hz
Complementario
- Tiempo de rearme : 1500 ms at máximo voltage
- Tensión máxima de conmutación : 250 VAC
- Corriente mínima de conmutación : 10 mA en 5 VDC
- Intensidad de conmutación máxima : 8 A AC
- Tensión de alimentación asignada [Us] :
- 24...240 VAC/DC 50/60 Hz +/- 10 %
- Límites de tensión de alimentación : 20.4…264 VAC/DC
- Límites de tensión del circuito de control : - 15 % + 10 % Un
- Consumo de potencia en VA : 3.5 VA AC
- Consumo de energía en W : 1.5 W DC
- Supply voltage frequency : 50...60 Hz +/- 10 %
- Resistencia entre terminales :
- 2.5 Ohm en terminal. E1-M
- 0.5 Ohm en terminal. E2-M
- 0.1 Ohm en terminal. E3-M
- Frecuencia del circuito de control : 50...60 Hz +/- 10 %
- Contactos de salida : 2 NANC
- Corriente de salida nominal : 8 A
- Retardo a la conexión : 0.3 s
- Maximum measuring cycle :
- 100 ms ciclo de medición como valor rms verdadero
- Precisión de repetición :
- +/- 0,5 % para circuito medición y entrada
- +/- 0,2 % para temporiz.
- Error de medida :
- < 1 % sobre o rango completo con variación tensión
- 0,05 %/°C con variación temperatura
- Tiempo respuesta : <= 500 ms
- Regulación de sensibilidad : 10...100 %
- Categoría de sobretensión : III
- Resistencia de aislamiento : > 100 MOhm en 500 VDC
- Aislamiento : Entre alimentación y medición
- Posición de funcionamiento : Cualquier posición sin
- Conexiones - terminales :
- Terminales de tornillo, 2 x 0.5...2 x 2.5 mm² - AWG 20...AWG 14 sólido sin terminal
- Terminales de tornillo, 2 x 0,2...2 x 1,5 mm² - AWG 24...AWG 16 Flexible con terminal
- Terminales de tornillo, 1 x 0.5...1 x 3.3 mm² - AWG 20...AWG 12 sólido sin terminal
- Terminales de tornillo, 1 x 0,2...1 x 2,5 mm² - AWG 24...AWG 14 Flexible con terminal
- Par de apriete : 0.6…1 N.m
- Material de carcasa : Plástico autoextinguible
- Señalizaciones en local :
- Relay ON , LED - amarillo
- Encendido, LED - verde
- Soporte de montaje : Carril DIN simétrico de 35 mm
- Endurancia eléctrica : 10000 ciclos
- Endurancia mecánica : 10000000 ciclos
- Categoría de utilización :
- AC-15
- DC-13
- AC-1
- DC-1
- Datos de fiabilidad de seguridad :
- B10d = 270000
- MTTFd = 296.8 años
- Material de contactos : Sin cadmio
- Anchura : 22.5 mm
- Peso del producto : 0.11 kg
Entorno
- Inmunizado a microcortes : 50 ms
- Normas : EN/IEC 60255-1
- Certificaciones de producto :
- CE
- EAC
- China RoHS
- RCM
- GL
- CSA
- UL
- CCC
- Temperatura ambiente de almacenamiento : -40…70 °C
- Temperatura ambiente de funcionamiento : -20…60 °C
- Humedad relativa : 93…97 % en 25…55 °C
- Resistencia a las vibraciones :
- 0.075 mm (f = 10…58.1 Hz) not in operation
- 1 gn (f = 10…58.1 Hz) not in operation
- 0.035 mm(f = 58.1…150 Hz) en funcionamiento
- 0.5 gn (f = 58.1…150 Hz) en funcionamiento
- Resistencia a los choques :
- 15 gn (duración 11 ms) para not in operation
- 5 gn (duración 11 ms) para en funcionamiento
- Grado de protección IP :
- IP20 - XBT G
- IP40 - Caja
- IP50 - panel frontal
- Grado de contaminación : 3
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
