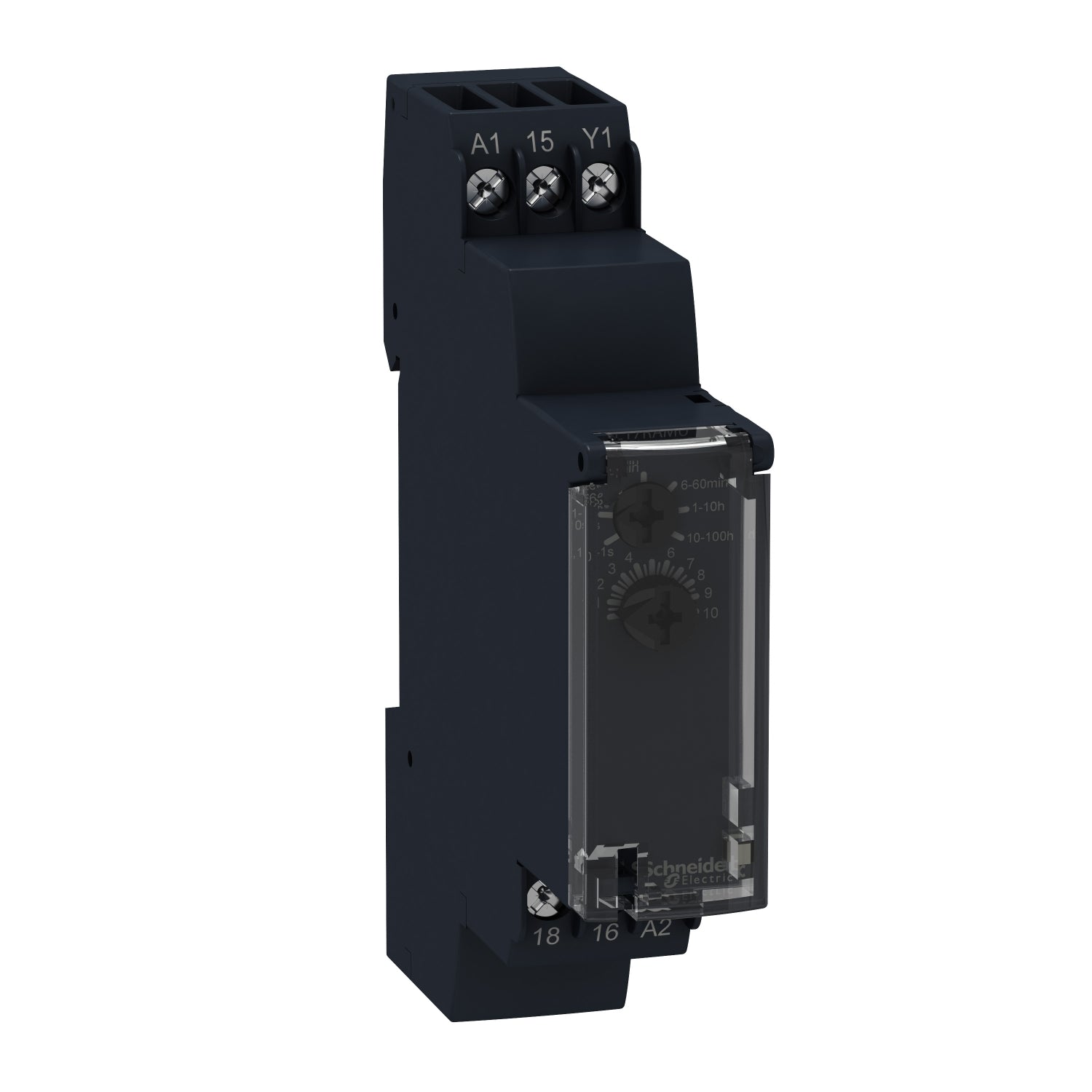

Descripción
Relés Zelio Time sirven para crear ciclos de sistema automatizados, lógicos, cableados y simples ,o para complementar controladores programables industriales.
Es ideal para aplicaciones que requieren un ajuste frecuente y sencillo de los ciclos.
Especificaciones
Principal
- Gama de producto : Zelio Time
- Tipo de producto : Rele temporizador modular
- Tipo de salida digital : Relé
- Nombre corto del dispositivo : RE17R
- Corriente de salida nominal : 8 A
Complementario
- Tipo de contactos y composición :
- 1 C/O cont. tempor. sin cadmio
- Tipo de tiempo de retraso : C
- Rango de temporización :
- 6...60 s
- 1...10 H
- 1...10 min
- 6...60 min
- 0.1...1s
- 1...10 s
- 10...100 H
- Tipo de control :
- Mando giratorio
- Diagnostic button
- Tensión de alimentación asignada [Us] :
- 24...240 V AC/DC 50/60 Hz
- 24 VDC
- Rango de tensiones : 0,85...1,1 Us
- Frecuencia de alimentación : 50...60 Hz +/- 5 %
- Conexiones - terminales :
- Terminales de tornillo 1 x 0.5...1 x 3.3 mm² AWG 20...AWG 12 sólido sin terminal
- Terminales de tornillo 2 x 0.5...2 x 2.5 mm² AWG 20...AWG 14 sólido sin terminal
- Terminales de tornillo 1 x 0,2...1 x 2,5 mm² AWG 24...AWG 14 Flexible con terminal
- Terminales de tornillo 2 x 0,2...2 x 1,5 mm² AWG 24...AWG 16 Flexible con terminal
- Par de apriete : 0.6…1 N.m
- Material de carcasa : Autoextinguible
- Precisión de repetición : +/- 0,5 %
- Variación de temperatura : +/- 0,05 %/°C
- Variación de tensión : +/-0.2 %/V
- Precisión ajuste de temporización :
- +/- 10 % de escala completa 25 °C
- Control signal pulse width :
- 100 ms con carga en paralelo típico
- 30 ms típico
- Resistencia de aislamiento : 100 MOhm 500 VDC
- Tiempo de rearme : 120 ms en desexcitación
- Factor de carga : 100 %
- Consumo de potencia en VA : 0...32 VA 240 VAC
- Consumo de energía en W : 0.6 W 240 VDC
- Capacidad de conmutación en VA : 2000 VA
- Corriente mínima de conmutación : 10 mA 5 VDC
- Corriente conmutación máxima : 8 A
- Tensión máxima de conmutación 250 VAC
- Frecuencia de operación : 10 Hz
- Durabilidad eléctrica :
- 100000 ciclos 8 A 250 V AC-1
- Endurancia mecánica : 10000000 ciclos
- Fuerza dieléctrica : 2.5 kV 1 mA/1 minuto 50 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 5kV
- Power on delay : 100 ms
- Distancia de desplazamiento : 4 kV/3
- Datos de fiabilidad de seguridad :
- MTTFd = 196.8 años
- B10d = 780000
- Posición de montaje : Cualquier posición
- Soporte de montaje : Carril DIN de 35 mm
- LED de estado :
- Indicadores LED para encendida fija: reles excitado, sin temporización en curso
- Indicadores LED 80 % ON and 20 % OFF ((*)) para intermitente: temporización en curso
- Indicadores LED 5 % ON and 95 % OFF ((*)) para pulsing: relay de-energised, no timing in progress
(except function Di-D, Li-L) - Altura : 90 mm
- Anchura : 17.5 mm
- Profundidad : 72 mm
- Peso del producto : 0.07 kg
- Funcionalidad : off-delay timing
- Código de contabilidad : RE17
Entorno
- Inmunidad a microcorte : 20 ms
- Normas :
- EN 61000-6-4
- EN 61000-6-2
- EN 61000-6-3
- 2004/108/EC
- 2006/95/EC
- IEC 61812-1
- EN 61000-6
- Certificaciones de producto
- CE
- CUlus
- GL
- CSA
- Temperatura ambiente de funcionamiento : -30…60 °C
- Temperatura ambiente de almacenamiento : -20...60 °C
- Grado de protección IP :
- Carcasa IP40
- Frontal IP50
- Terminales IP20
- Resistencia a las vibraciones : 20 m/s² 10…150 Hz
- Resistencia a los choques :
- 15 gn sin funcionamiento 11 ms
- Humedad relativa : 95 % 25…55 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
