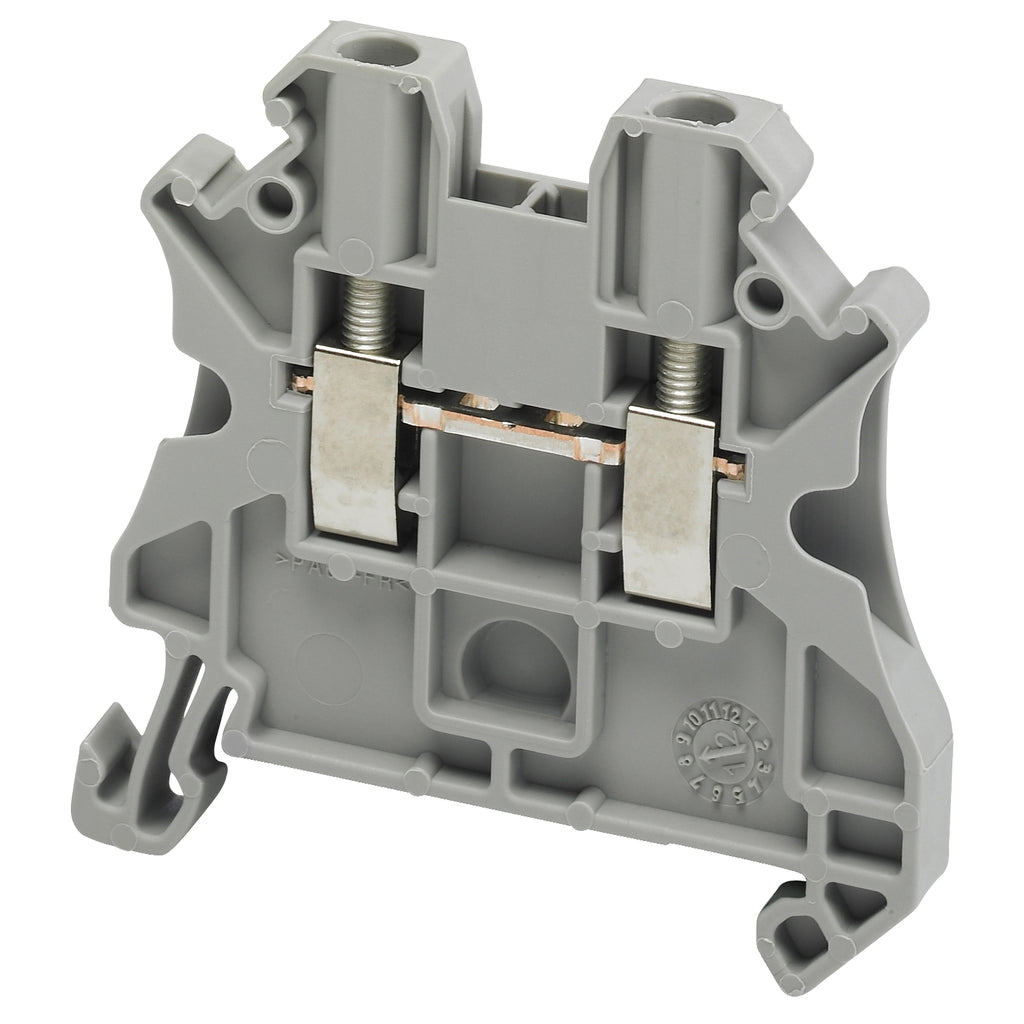

Descripción
La serie NSYTRV garantizan la calidad, la seguridad y la disponibilidad operativa de los equipos. Además de estas ventajas, optimizan la configuración y el funcionamiento de las instalaciones, debido a su simplicidad y funciones integradas están adecuados para la gran mayoría de las aplicaciones de conexión.
Beneficios
- Todas las partes de las borneras tipo tornillo están hechas de aleaciones de cobre no corrosivas de alta calidad. Esto elimina el riesgo de oxidación y las consecuencias asociadas, como contactos eléctricos no confiables y tornillos atascados.
- Hecho de poliamida libre de halógenos y resistente a los rayos UV 6.6, este tipo de plástico tiene una alta resistencia al impacto y es flexible incluso a bajas temperaturas.
- Cuenta con buena resistencia tropical y de termitas.
- Instalación rápida y fácil: ahorre tiempo y dinero
- Múltiples opciones de conexión: selección rápida y fácil.
- Amplia conexión y accesorios de prueba: las instalaciones se completan de forma rápida, fácil y claramente etiquetadas.
Especificaciones
Principal
- Gama : Linergy
- Nombre del producto : Linergy TR
- Tipo de producto o componente : Bornera
- Nombre corto del dispositivo : TRV
- Categoría de accesorios : Accesorio de conexión
- Tipo de bornera : Tipo Tornillo Universal , Paso
- Nivel de bornas : 1
- Tipo de montaje : Ajustable en clip
- Sección transversal nominal : 2.5 mm2
- Longitud : 47.7 mm
- Color : Gris
Complementario
- Anchura : 5.2 mm
- Altura : 47.5 mm
- Conexiones - terminales :
- 1 x terminal hacia arriba - M3
- 1 x terminal hacia abajo - M3
- Numero de conexiones : 2
- Posición de conexión : De lado
- Número de entradas de medición : 2
- Sección transversal de cable :
- 0.14…4 mm², sólido cable con terminal
- 0.2…2.5 mm², Flexible cable con terminal
- 0.14…4 mm², sólido cable sin terminal
- 0.14…4 mm², Flexible cable sin terminal
- Par de apriete : 0.5…0.6 N.m
- Longitud de cable pelado para conectar bornas : 9 mm
- Tipo de herramienta :
- Conexión - destornillador
- Desconexión - destornillador
- Tensión nominal de empleo [Ue] :
-
1000 V acorde a EN/IEC 60947-7-1
600 V CSA
690 V acorde a ATEX Exe II Ex II 2 GD
600 V cURus - Corriente nominal [In] :
-
24 A acorde a EN/IEC 60947-7-1
22 A acorde a ATEX Exe II Ex II 2 GD
20 A cURus
20 A CSA - Material :
- Poliamida 6/6 - caja aislante
- Aleación de cobre - conector y tornillo
- Aleación de cobre - enlace de conexión
- Acero al cromo-níquel, resorte
- 2 en armario :
-
0.01 en 1 MHz acorde a IEC 60250
0.01 en 1 MHz acorde a VDE 0303-T4 - Almohadilla plana : 3.7 en 1 MHz
- Resistividad :
-
10000 MΩ.m acorde a IEC 60093
10000 MΩ.m acorde a VDE 0303-T30 - Resistencia de superficie :
-
1000 GΩ acorde aIEC 60093
1000 GΩ acorde a VDE 0303-T30 - Resistencia al desplazamiento :
-
500 CTI (> 400 kB) acorde a IEC 60093
500 CTI (> 400 kB) acorde a VDE 0303-T30 - Resistencia a las llamas : V0, espesor 0,8 mm acorde a UL 94
- Peso del producto : 8.2 g
- Compatibilidad de gama :
- Prisma G
Prisma P
Prisma PH
Prisma Pack
Spacial
Kaedra
Pragma
TeSys
Thalassa Thalassa TBP
Thalassa Thalassa TBS - Compatibilidad del producto : Armarios Spacial
Entorno
- Certificaciones de producto :
-
LR
EAC
VDE
CURus
DNV
CSA
IEC-Ex
ATEX
GL - Fuerza dieléctrica : 1000 V acorde a IEC 60243-1
- Temperatura ambiente de funcionamiento :
-
-40…130 °C acorde a IEC 60216-1
-40…130 °C acorde a VDE 0304-T21
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
- Presencia de halógenos : Producto con contenido plástico sin halógenos
