Descripción

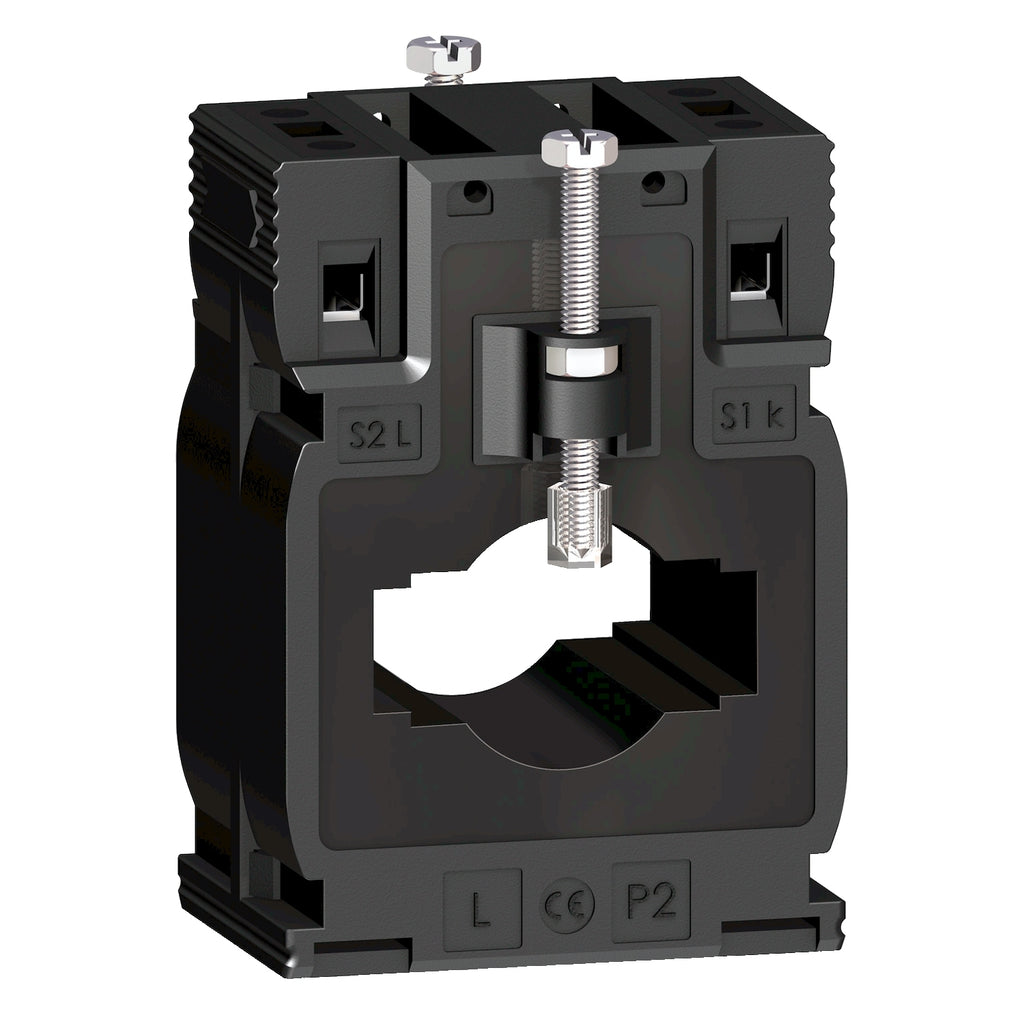

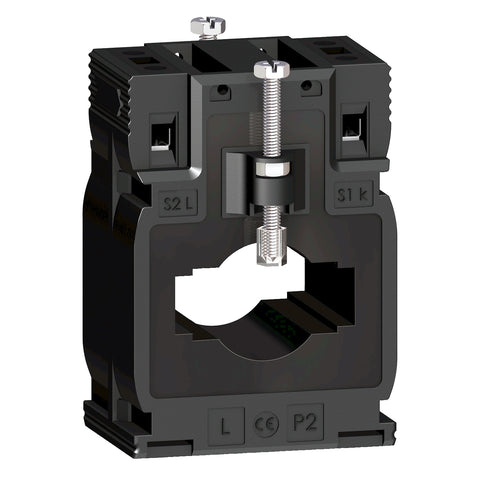

Los transformadores de corriente núcleo cerrado de Powerlogic garantizan una fiable medida para la aplicación de medición de la energía, con relación IP/5A entregan en el secundario una corriente de 0 a 5 A que es proporcional a la corriente medida en el primario. Se utiliza en combinación con instrumentos de medición como amperímetros, medidores de kilovatios-hora, unidades de medición, relés de control, etc.
Beneficios
- Es seguro debido a cubierta aislante sellable.
- Es fácil de instalar en riel DIN simétrico, en placa de montaje.
Especificaciones
Principal
- Gama : PowerLogic
- Nombre del producto : TI
- Tipo de producto : Transformador de corriente
- Corriente del secundario : 5 A
- Clase de precisión :
- Clase 0,5 en 4 VA
- Clase 1 en 6 VA
- Corriente nominal [In] : 250 A
Complementario
- Tipo de transformador de corriente : Tropicalizado para barra de distribución y cable
- Relación de transformación del trafo : 250/5
- Corriente térmica convencional [Ith] : 15 kA
- Corriente nominal dinámica : 2.5 Ith
- Fator de seguridad : 5
- Tensión asignada de empleo [Ue] : < 720 VAC 50/60 Hz
- Tensión asignada de aislamiento [Ui] : 3 kV
- Tipo de montaje :
- Mediante tornillos
- Ajustable en clip
- Tornillo de bloqueo aislado
- Tipo de montaje
- Canalización
- Placa de montaje
- Carril DIN
- Anchura : Exterior - 60 mm
- Altura : Exterior - 85 mm
- Profundidad :
- Frame - 43 mm
- Total - 63 mm
- Diámetro : 26 mm
- Peso del producto : 0.305 kg
- Tensión asignada de resistencia a los choques [Uimp] : 3 kV
- Clase de aislamiento eléctrico : Clase B
- Diámetro exterior del cable : Ø 26 mm
- Apertura de barras :
-
32.5 x 15.5
40.5 x 12.5 - Sellado : Sin
Entorno
- Normas :
- VDE 0414
- IEC 61869-2
- Certificaciones de producto : CE
- Grado de protección IP : IP20
- Humedad relativa : 0…95 %
- Temperatura ambiente de funcionamiento : - 25…60 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
