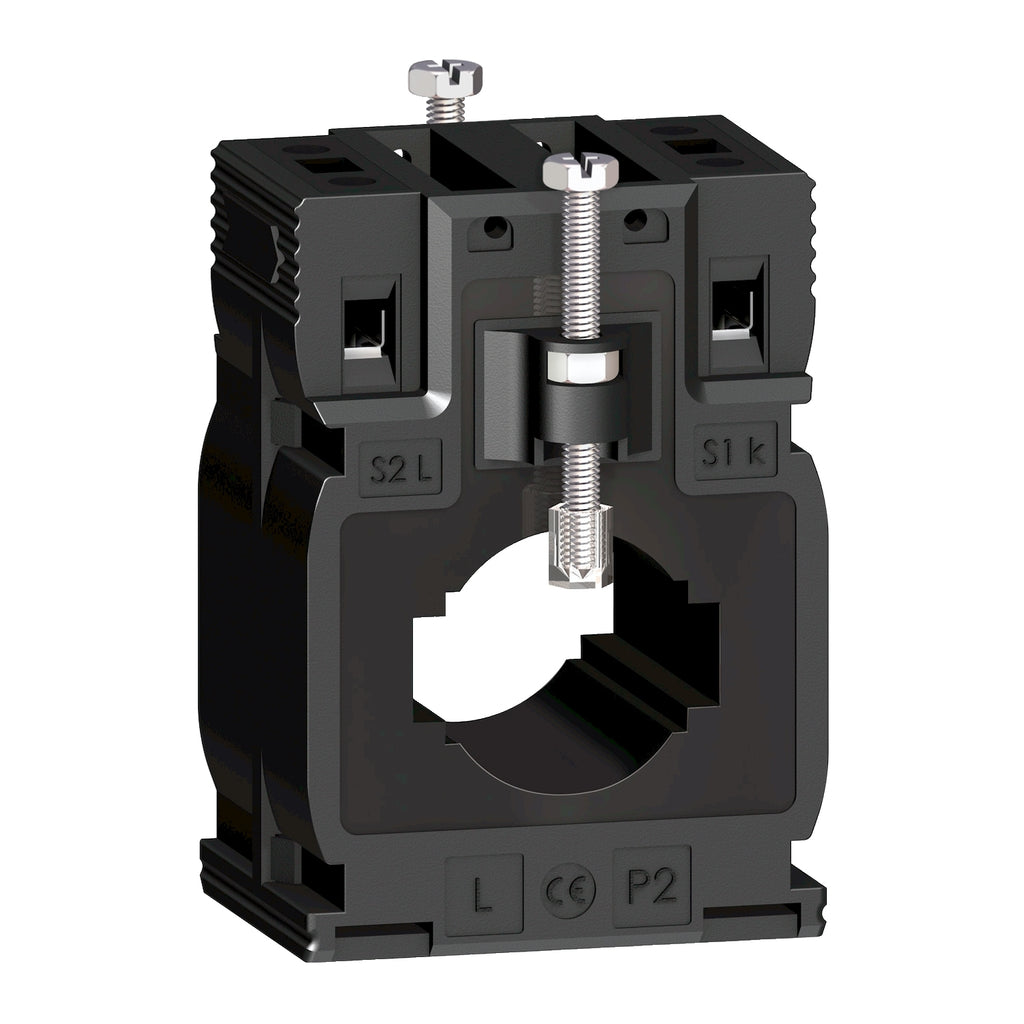

Transformador de Corriente - 150-5A - Tipo MA - Cable ⌀27mm - METSECT5MA015 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Los transformadores de corriente núcleo cerrado de Powerlogic garantizan una fiable medida para la aplicación de medición de la energía, con relación IP/5A entregan en el secundario una corriente de 0 a 5 A que es proporcional a la corriente medida en el primario. Se utiliza en combinación con instrumentos de medición como amperímetros, medidores de kilovatios-hora, unidades de medición, relés de control, etc.

Beneficios

  1. Es seguro debido a cubierta aislante sellable.
  2. Es fácil de instalar en riel DIN simétrico, en placa de montaje.

Especificaciones

Principal

  • Gama : PowerLogic
  • Nombre del producto : TI
  • Tipo de producto : Transformador de corriente
  • Corriente del secundario : 5 A
  • Clase de precisión :
      • Clase 0,5 en 3 VA
      • Clase 1 en 5 VA
  • Corriente nominal [In] : 150 A

Complementario

  • Tipo de transformador de corriente : Tropicalizado para barra de distribución y cable
  • Relación de transformación del trafo : 150/5
  • Corriente térmica convencional [Ith] : 9 kA
  • Corriente nominal dinámica : 2.5 Ith
  • Fator de seguridad : 5
  • Tensión asignada de empleo [Ue] : < 720 VAC 50/60 Hz
  • Tensión asignada de aislamiento [Ui] : 3 kV
  • Tipo de montaje :
      • Mediante tornillos
      • Ajustable en clip
      • Tornillo de bloqueo aislado
  • Tipo de montaje
      • Canalización
      • Placa de montaje
      • Carril DIN
  • Anchura : Exterior - 56 mm
  • Altura : Exterior - 80 mm
  • Profundidad :
      • Frame - 43 mm
      • Total - 63 mm
  • Diámetro : 27 mm
  • Peso del producto : 0.298 kg
  • Tensión asignada de resistencia a los choques [Uimp] : 3 kV
  • Clase de aislamiento eléctrico : Clase B
  • Diámetro exterior del cable : Ø 27 mm
  • Apertura de barras :
    • 32.5 x 10.5
      25.5 x 15.5
  • Sellado : Sin

Entorno

  • Normas :
    • VDE 0414
      IEC 61869-2
  • Certificaciones de producto :
    • CE
    • EA
  • Grado de protección IP : IP20
  • Humedad relativa : 0…95 %
  • Temperatura ambiente de funcionamiento : - 25…60 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Directiva RoHS UE : Conforme
