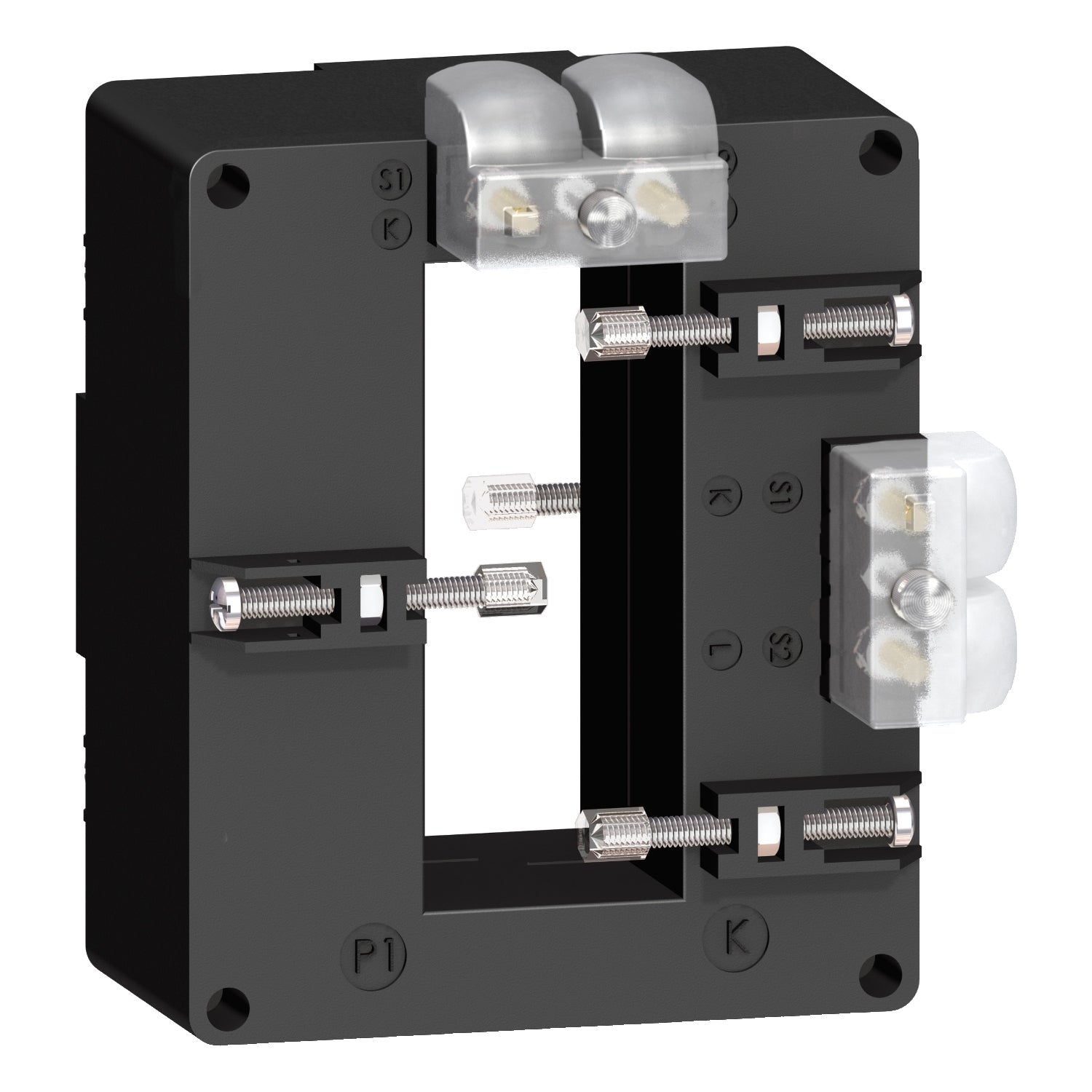

Transformador de Corriente - 1250-5A - Tipo DD - Barra 34x84mm - METSECT5DD125 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Los transformadores de corriente núcleo cerrado de Powerlogic garantizan una fiable medida para la aplicación de medición de la energía, con relación IP/5A entregan en el secundario una corriente de 0 a 5 A que es proporcional a la corriente medida en el primario. Se utiliza en combinación con instrumentos de medición como amperímetros, medidores de kilovatios-hora, unidades de medición, relés de control, etc.

Beneficios

  1. Es seguro debido a cubierta aislante sellable.
  2. Es fácil de instalar en riel DIN simétrico, en placa de montaje.

Especificaciones

Principal

  • Gama : PowerLogic
  • Nombre del producto : TI
  • Tipo de producto : Transformador de corriente
  • Corriente del secundario : 5 A
  • Clase de precisión :
      • Clase 0,5 en 12 VA
      • Clase 1 en 15 VA
  • Corriente nominal [In] : 1250 A

Complementario

  • Tipo de transformador de corriente : Tropicalizado para barra de distribución
  • Relación de transformación del trafo : 1250/5
  • Corriente térmica convencional [Ith] : 60 kA
  • Corriente nominal dinámica : 2.5 Ith
  • Fator de seguridad : 5
  • Tensión asignada de empleo [Ue] : < 720 VAC 50/60 Hz
  • Tensión asignada de aislamiento [Ui] : 3 kV
  • Tipo de montaje : Tornillo de bloqueo aislado
  • Tipo de montaje : Canalización
  • Anchura :
    • Exterior - 96 mm
    • Interior - 35 mm
  • Altura :
    • Exterior - 116 mm
    • Interior - 84 mm
  • Profundidad :
      • Frame - 40 mm
      • Total - 78.4 mm
  • Peso del producto : 0.626 kg
  • Tensión asignada de resistencia a los choques [Uimp] : 3 kV
  • Clase de aislamiento eléctrico : Clase B
  • Apertura de barras : 84 x 34
  • Sellado : Sí

Entorno

  • Normas :
    • VDE 0414
      IEC 61869-2
  • Certificaciones de producto :
    • CE
    • EAC
  • Grado de protección IP : IP20
  • Humedad relativa : 0…95 %
  • Temperatura ambiente de funcionamiento : - 25…50 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Directiva RoHS UE : Conforme
