Descripción

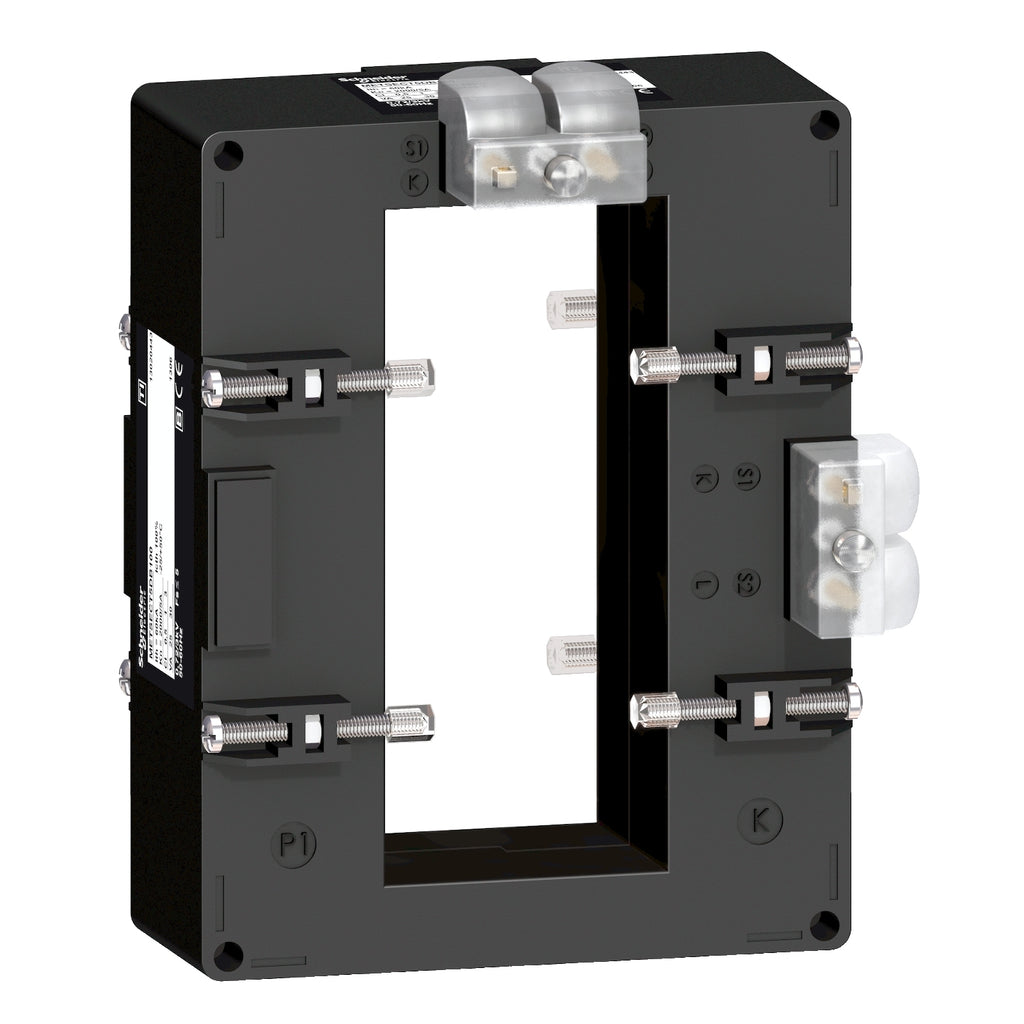

Los transformadores de corriente núcleo cerrado de Powerlogic garantizan una fiable medida para la aplicación de medición de la energía, con relación IP/5A entregan en el secundario una corriente de 0 a 5 A que es proporcional a la corriente medida en el primario. Se utiliza en combinación con instrumentos de medición como amperímetros, medidores de kilovatios-hora, unidades de medición, relés de control, etc.
Beneficios
- Es seguro debido a cubierta aislante sellable.
- Es fácil de instalar en riel DIN simétrico, en placa de montaje.
Especificaciones
Principal
- Gama : PowerLogic
- Nombre del producto : TI
- Tipo de producto : Transformador de corriente
- Corriente del secundario : 5 A
- Clase de precisión :
- Clase 0,5 en 30 VA
- Clase 1 en 50 VA
- Corriente nominal [In] : 4000 A
Complementario
- Tipo de transformador de corriente : Tropicalizado para barra de distribución
- Relación de transformación del trafo : 4000/5
- Corriente térmica convencional [Ith] : 60 kA
- Corriente nominal dinámica : 2.5 Ith
- Fator de seguridad : 5
- Tensión asignada de empleo [Ue] : < 720 VAC 50/60 Hz
- Tensión asignada de aislamiento [Ui] : 3 kV
- Tipo de montaje : Tornillo de bloqueo aislado
- Tipo de montaje : Canalización
- Anchura :
- Exterior - 125 mm
- Interior - 55 mm
- Altura :
- Exterior - 160 mm
- Interior - 128 mm
- Profundidad :
- Frame - 40 mm
- Total - 87 mm
- Peso del producto : 1.282 kg
- Tensión asignada de resistencia a los choques [Uimp] : 3 kV
- Clase de aislamiento eléctrico : Clase B
- Apertura de barras : 127 x 52
- Sellado : Sí
Entorno
- Normas :
-
VDE 0414
IEC 61869-2 - Certificaciones de producto :
- CE
- EAC
- Grado de protección IP : IP20
- Humedad relativa : 0…95 %
- Temperatura ambiente de funcionamiento : - 25…50 °C
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
