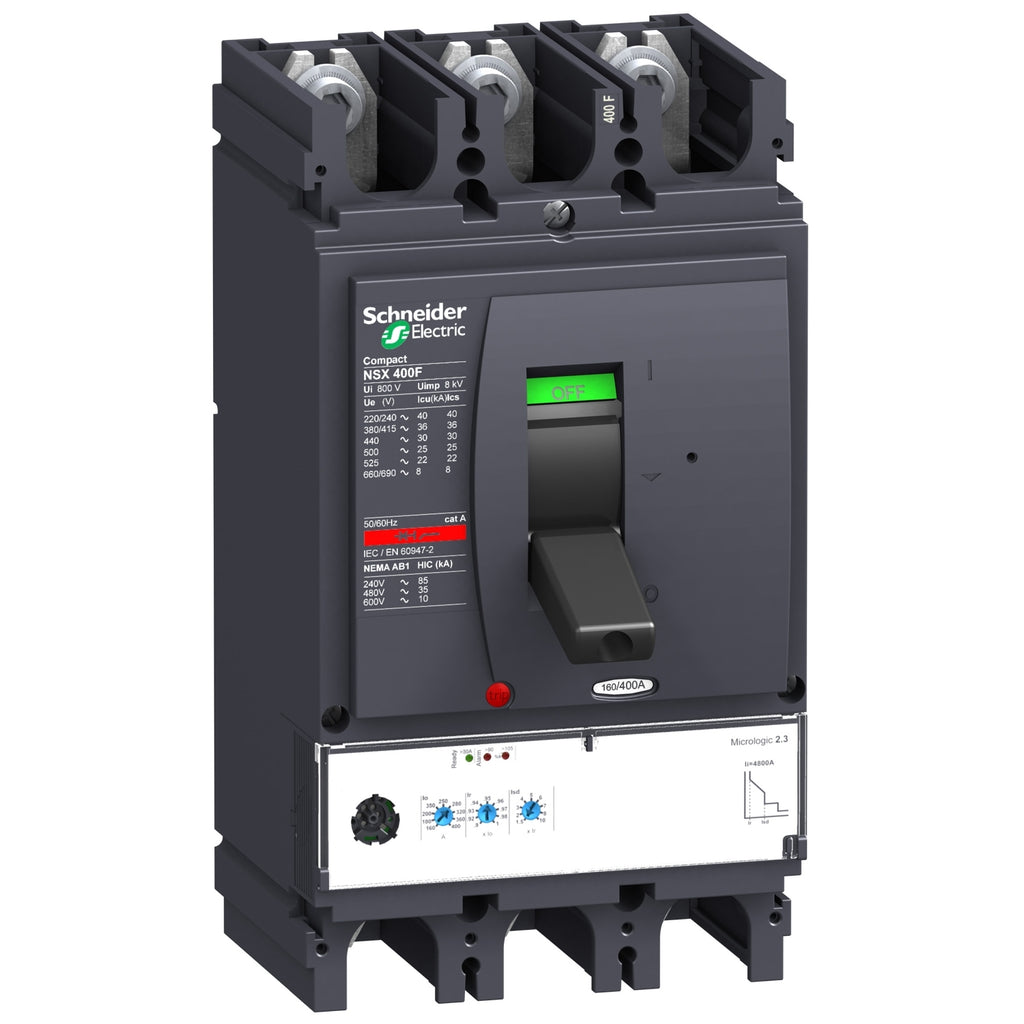

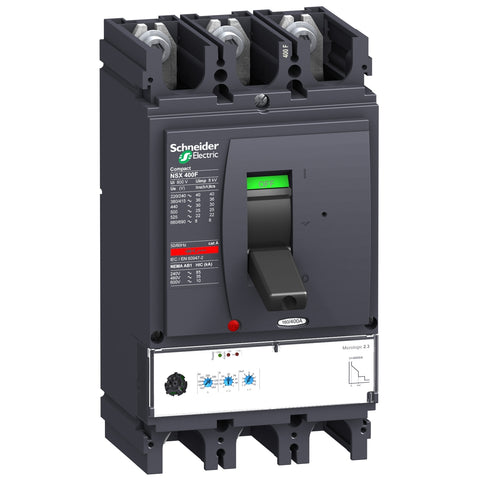

Compact NSX es mucho más que un interruptor automático.
Características y Beneficios de la línea Compact NSX con MicroLogic 2.3
Compact NSX está equipado con unidad de disparo MicroLogic 2.2, que proporcionan protección térmica y magnética incorporada. Se utilizan en soluciones de alimentador de motor de 2 dispositivos en interruptores automáticos ComPact NSX100 a 630.
Proporcionan protección para motores de hasta 315 kW a 400 V contra:
- Corto circuitos
- Sobrecargas con selección de una clase de disparo (5, 10 o 20)
- Desequilibrio de fase.
Se beneficia del concepto patentado de corte rotoactivo doble, junto a un sistema de disparo reflejo para obtener la máxima desconexión. Esto garantiza una protección fiable y sólida en sus calidades de limitación excepcionales.
Compact NSX ofrece una selectividad total con interruptores automáticos Acti 9. Con ello se consiguen grandes ahorros al eliminar los interruptores automáticos sobredimensionados. Los dispositivos son más pequeños y los tableros de distribución más económicos, por lo que se reduce el costo.
Fácil de instalar, como es habitual Compact NSX se monta exactamente del mismo modo que Compact NS y presenta el mismo diagrama de cableados.
Compact NSX se puede suministrar desde la parte superior o inferior (alimentación inversa) sin ninguna reducción en el rendimiento.
La banda verde que indica el corte plenamente aparente del aparato garantiza la abertura de los contactos y un aislamiento total
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
Compact NSX se pueden proteger contra los fugas a tierra agregando un módulo Vigi.
Accesorios a medida - la gama Compact NSX ofrece una completa gama de accesorios.
Especificaciones
Principal
- Gama : ComPact
- Nombre del producto : ComPact NSX
- Gama de producto : ComPact NSX400...630
- Nombre corto del dispositivo : NSX250N
- Tipo de producto o componente : Interruptor automático
- Aplicación del dispositivo : Distribución
- Numero de polos : 3P
- Descripción de polos protegidos : 3t
- Corriente nominal [In] : 400 A en 40 °C
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
- Tipo de red : AC
- Frecuencia de red : 50/60 Hz
- Apto para seccionamiento : Si según a EN/IEC 60947-2
- Categoría de empleo : Categoría A
- Capacidad de interrupción última en cortocircuito [Icu] :
- 85 kA en 240 VAC 50/60 Hz según a UL 508
- 22 kA en 525 VAC 50/60 Hz según a IEC 60947-2
- 85 kA en 220/240 VAC 50/60 Hz según a IEC 60947-2
- 10 kA en 660/690 VAC 50/60 Hz según a IEC 60947-2
- 30 kA en 500 VAC 50/60 Hz según a IEC 60947-2
- 20 kA en 600 VAC 50/60 Hz según a UL 508
- 50 kA en 480 VAC 50/60 Hz según a UL 508
- 50 kA en 380/415 VAC 50/60 Hz según a IEC 60947-2
- 42 kA en 440 VAC 50/60 Hz según a IEC 60947-2
- Niveles de capacidad de interrupción : N 50 kA en 415 VAC
- Unidad de control : Micrologic 2.3
- Tecnología de unidad de disparo : Electrónico
- Funciones de protección de unidad de control : LSoI
- Tipo de control : Maneta
- Tipo de montaje : Fijo
Complementario
- Tensión nominal de aislamiento [Ui] : 800 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Capacidad de interrupción servicio en cortocircuito [Ics] :
- 11 kA en 525 VAC 50/60 Hz según a IEC 60947-2
- 85 kA en 220/240 VAC 50/60 Hz según a IEC 60947-2
- 10 kA en 660/690 VAC 50/60 Hz según a IEC 60947-2
- 50 kA en 380/415 VAC 50/60 Hz según a IEC 60947-2
- 30 kA en 500 VAC 50/60 Hz según a IEC 60947-2
- 42 kA en 440 VAC 50/60 Hz según a IEC 60947-2
- Endurancia mecánica : 15000 ciclos
- Durabilidad eléctrica :
- 3000 ciclos en 690 V In
- 6000 ciclos en 690 V In/2
- 6000 ciclos en 440 V In
- 12000 ciclos en 440 V In/2
- Tipo de montaje : Placa posterior
- Conexión superior : Frontal
- Conexión hacia abajo : Parte frontal
- Paso interpolar : 45 mm
- Tipo de protección :
- Contra sobrecarga
- Contra cortocircuito
- Contra cortocircuitos de corta duración con retardo fijo
- Calibre de la unidad de disparo : 400 A en 40 °C
- Tipo de protección térmica de unidad de disparo : 9 regulaciones
- Rango de protección térmica de unidad de disparo [Ir] : 160-400 A
- Tipo de ajuste de retardo de protección térmica : Fijo
- Rango de retardo de protección térmica :
- 16s en 6 x Ir
- Memoria térmica : 20 minutos antes y después de desconexión
- Tipo de ajuste de regulación de protección instantáneo : 9 regulaciones
- Rango de ajuste de regulación de protección instantáneo [Isd] : 1.5...10 x Ir
- Ajuste de retardo de protección instantáneo : Fijo
- Rango de retardo de protección instantáneo : 4800 A
- Protección contra fugas a tierra : Sin
- Señalizaciones en local
- Listo para operar : 1 LED parpadeante - color verde
- Sobrecarga : LED 105% Ir - color rojo
- Sobrecarga : LED 90% Ir - color naranja
- Número de ranuras para auxiliares eléctricos : 6
- Anchura : 140 mm
- Altura : 255 mm
- Profundidad : 110 mm
- Peso del producto : 6.05 kg
Entorno
- Normas : EN/IEC 60947
- Certificaciones de producto : CCC , EAC, Marine
- Categoría de sobretensión : Clase II
- Clase de protección frente a descargas eléctricas : Clase II
- Grado de contaminación : 3 según a IEC 60664-1
- Grado de protección IP : IP40 según a IEC 60529
- Grado de protección IK : IK07 según a IEC 62262
- Temperatura ambiente de funcionamiento : -25...70 °C
- Temperatura ambiente de almacenamiento : -50…85 °C
- Humedad relativa : 0…95 %
- Altitud máxima de funcionamiento :
- 0...2000 m sin derrateo
- 2000...5000 m con derrateo
Sostenibilidad
- Estado de oferta sostenible Producto Green Premium
- Sin mercurio : Sí
