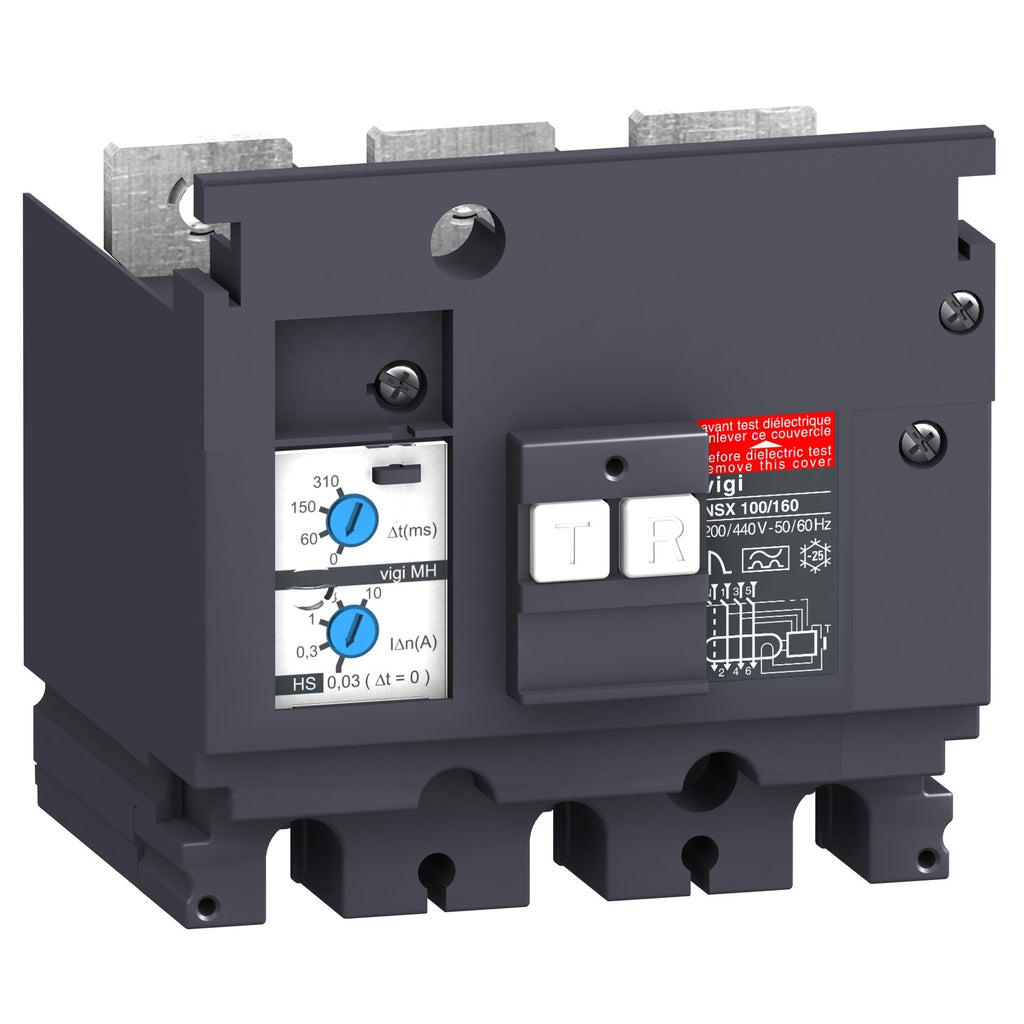

Módulo Diferencial Vigi MH - 3 Polos - 0.03-10A - 200-440V - LV431535 - SCHNEIDER

Descripción

Los módulos diferenciales Vigi brindan protección contra fugas a tierra directamente en los terminales del interruptor. Acciona directamente la unidad de disparo (magnética, termomagnética o ETS).

Son autoalimentados internamente por la tensión del sistema de distribución y
por lo tanto, no requiere ninguna fuente externa. Siguen funcionando incluso cuando
alimentado por sólo dos fases.

Debe probarse a intervalos regulares (cada 6 meses) mediante el botón TEST.

Especificaciones

Principal

• Gama de producto : ComPact NSX100...250
• Tipo de producto o componente : Módulo Diferencial Vigi MH
• Aplicación del dispositivo : -
• Compatibilidad de gama :
• ComPact NSX250 interruptor automático
  EasyPact CVS250 interruptor automático
• Número de polos : 3P
• Corriente nominal [In] : 250 A
• Nombre del módulo añadido de defectos a tierra : MH
• Clase de protección contra fugas a tierra : Clase A
• Ajuste de tipo de sensibilidad de fugas a tierra de corriente residual : 5 valores ajustables
• Sensibilidad ante fugas a tierra :
• 0.03 A
  0.3 A
  1 A
  3 A
  10 A
• Tipo de ajuste de la temporización del disparo diferencial : 4 valores ajustables
• Ajuste de la temporización de la protección diferencial [Δt] :
• 0 ms
  150 ms
  310 ms
  60 ms

Complementario

• Tipo de red : AC
• Frecuencia de red : 50/60 Hz
• Tensión asignada de empleo [Ue] : 200...440 VAC 50/60 Hz acorde a IEC 60947-2
• Protección contra fugas a tierra : Con
• Tiempo máximo de ruptura : 800 ms
• Categoría de sobretensión : Clase II

Entorno

• Clase de protección frente a descargas eléctricas : Clase II
• Normas : IEC 60947-2
