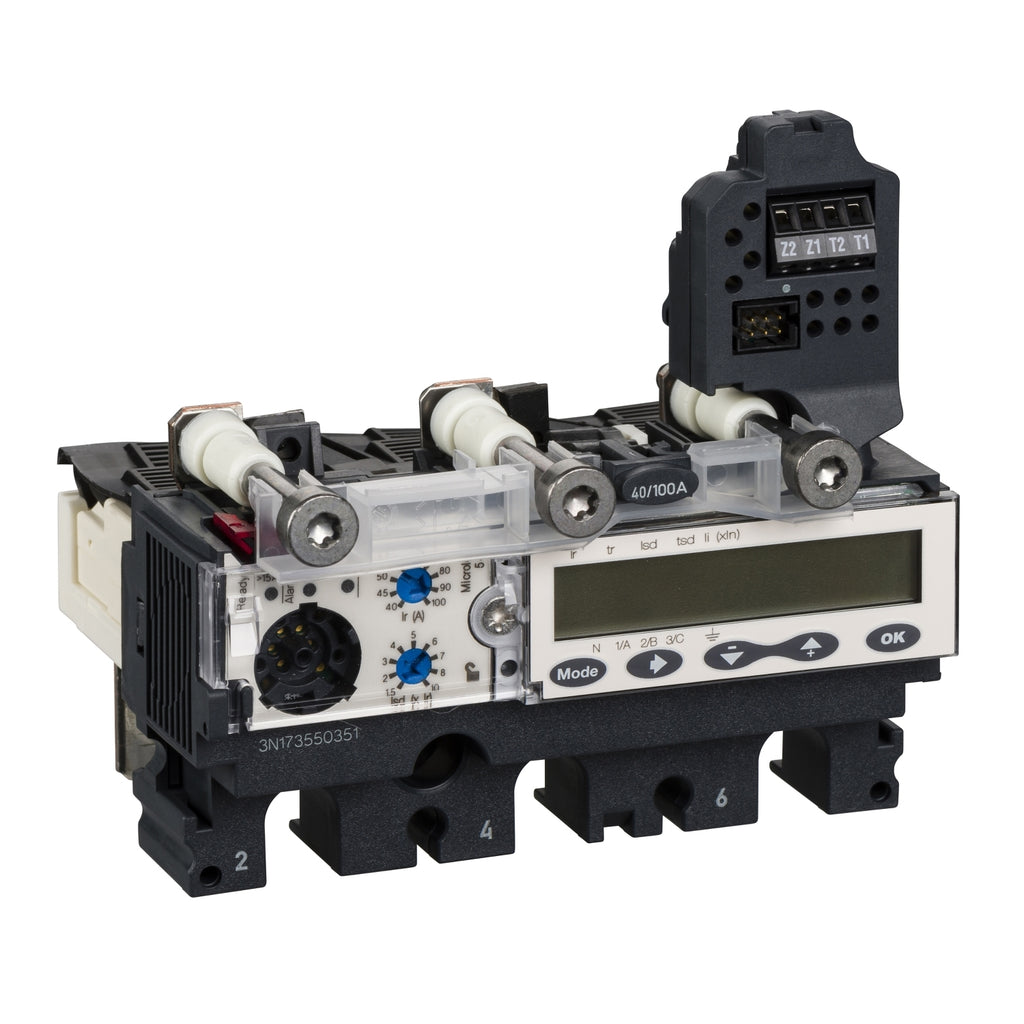

Unidad de disparo - Micrologic 5.2 E - 250A - LV431491 - SCHNEIDER

Especificaciones

Principal

• Gama de producto : ComPact NSX100...250
• Tipo de producto : Unidad de disparo
• Unidad de control : Micrologic 5.2 E
• Tecnología de unidad de disparo : Electrónico
• Compatibilidad de gama : Compact NSX250
• Aplicación del dispositivo : Distribución
• Número de polos : 3P
• Descripción de polos protegidos : 3t
• Funciones de protección de unidad de control : LSI
• Tipo de protección :
• Protección contra sobrecarga (Periodo largo)
• Protección contra cortocircuito (Periodo corto)
• Protección contra cortocircuito (Periodo instántaneo)
• Corriente nominal [Ui] : 250 A en 40 °C
• Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
• Tipo de red : AC
• Frecuencia de red : 50/60 Hz

Complementario

• Long-time pick-up adjustment type Ir (thermal protection) : 9 regulaciones
• Long-time protection pick-up adjustment range [Ir] : 100...250 A
• Long-time protection delay adjustment type [tr] : Ajustable
• Long-time protection delay adjustment range [tr] :
• 15…400 s en 1.5 x Ir
  0.35…11 s en 7.2 x Ir
  0.5…16 s en 6 x Ir
• Memoria térmica : 20 minutos antes y después de desconexión
• Short-time protection pick-up adjustment type [Isd] : 9 regulaciones
• Short-time protection pick-up adjustment range [Isd] : 1.5...10 x Ir
• Short-time protection delay adjustment type [tsd] : Ajustable
• Short-time protection delay adjustment range [tsd] :
• 0…0.4 s I²t=off
  0.1…0.4 s I²t=on
• Instantaneous protection pick-up adjustment type [Li] : 1,5...12 x In
• Protección contra fugas a tierra : Sin
• Selectividad lógica ZSI : Con
• Señalizaciones en local :
• Listo para operar - flashing LED - verde
  Sobrecarga - LED 105 % Ir - rojo
  Sobrecarga - LED 90 % Ir - naranja
• Tipo de pantalla : Pantalla LCD
• Tipo de medición : Medición de energía
• Comunicación de datos :
• Medición energía
  Ajustes alarma y protección
  Historias de marca de tiempo y tablas de eventos
  Valores de demanda y instantáneos
  Indic. mantenimiento
  Corriente y potencia demandada
  Calidad de potencia
  Maxímetros/minímetros
• Registro de datos eléctricos : Indic. mantenimiento

Entorno

• Normas :
• UL 508
  EN/IEC 60947-2
• Certificaciones de producto :
• Marine
  CCC
  EAC
• Temperatura ambiente de funcionamiento : -25…70 °C
• Temperatura ambiente de almacenamiento : -40…85 °C
