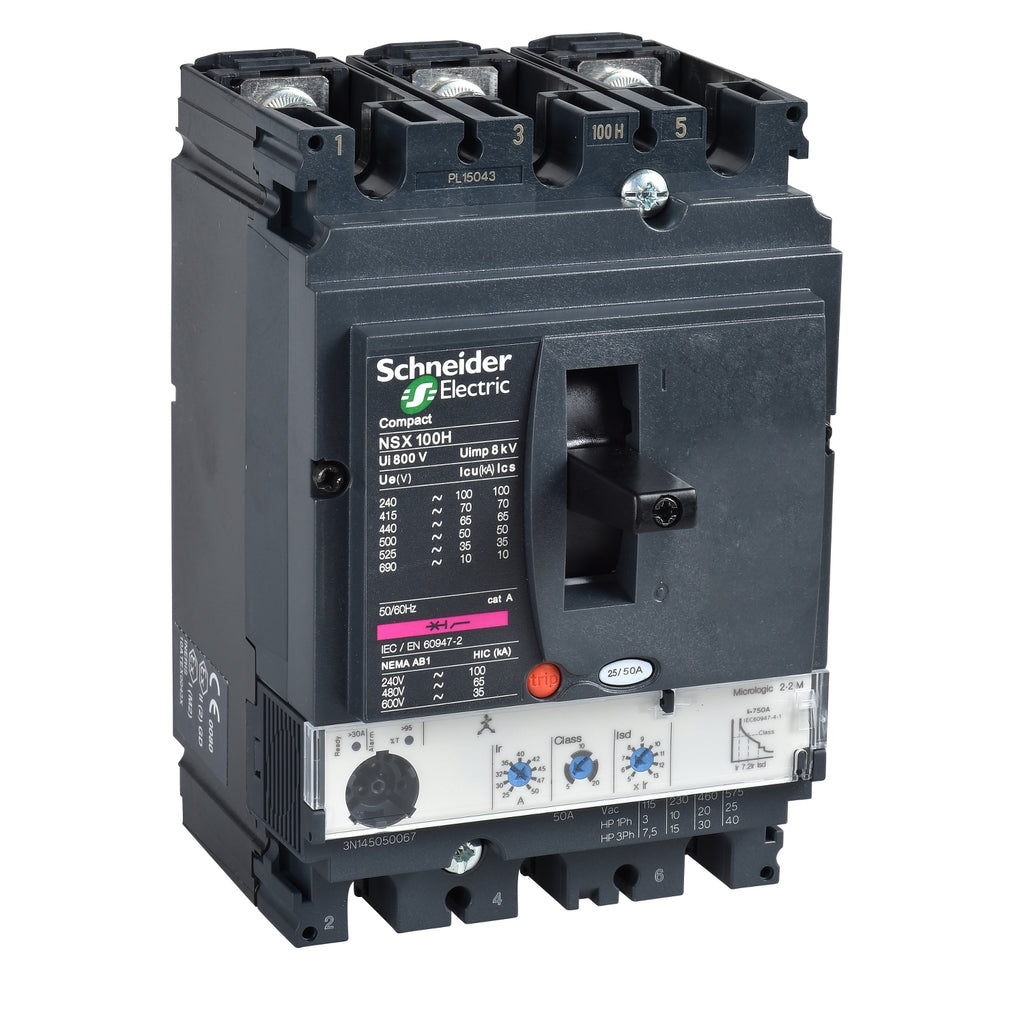

Guardamotor Termomagnético Tripolar Compact NSX - Micrologic 2.2M - 70-150A - 70kA en 415V - LV430991 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


Especificaciones

Principal

  • Gama : ComPact
  • Nombre del producto : ComPact NSX
  • Gama de producto : ComPact NSX100...250
  • Nombre corto del dispositivo : NSXm 160H
  • Tipo de producto o componente : Interruptor automático
  • Aplicación del dispositivo : Motor
  • Numero de polos : 3P
  • Descripción de polos protegidos : 3t
  • Corriente nominal [In] : 150 A en 40 °C
  • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
  • Tipo de red : AC
  • Frecuencia de red : 50/60 Hz
  • Apto para seccionamiento : Si según a EN/IEC 60947-2
  • Categoría de empleo : Categoría A
  • Capacidad de interrupción última en cortocircuito [Icu] :
    • 10 kA en 600 VAC 50/60 Hz acorde a UL 508
      85 kA en 240 VAC 50/60 Hz acorde a UL 508
      65 kA en 480 VAC 50/60 Hz acorde a UL 508
      10 kA en 660/690 VAC 50/60 Hz acorde a IEC 60947-2
      100 kA en 220/240 VAC 50/60 Hz acorde a IEC 60947-2
      35 kA en 525 VAC 50/60 Hz acorde a IEC 60947-2
      50 kA en 500 VAC 50/60 Hz acorde a IEC 60947-2
      65 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
      70 kA en 380/415 VAC 50/60 Hz acorde a IEC 60947-2
  • Niveles de capacidad de interrupción : H 70 kA en 415 VAC
  • Unidad de control : Micrologic 2.2 M
  • Tecnología de unidad de disparo : Electrónico
  • Funciones de protección de unidad de control : LSoI
  • Tipo de control : Maneta
  • Tipo de montaje : Fijo

Complementario

  • Tensión nominal de aislamiento [Ui] : 800 VAC 50/60 Hz
  • Tensión asignada de resistencia a los choques [Uimp]  : 8 kV
  • Capacidad de interrupción servicio en cortocircuito [Ics] :
    • 10 kA en 660/690 VAC 50/60 Hz acorde a IEC 60947-2
      100 kA en 220/240 VAC 50/60 Hz acorde a IEC 60947-2
      35 kA en 525 VAC 50/60 Hz acorde a IEC 60947-2
      50 kA en 500 VAC 50/60 Hz acorde a IEC 60947-2
      65 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
      70 kA en 380/415 VAC 50/60 Hz acorde a IEC 60947-2
  • Endurancia mecánica : 40000 ciclos
  • Durabilidad eléctrica :
    • 7500 ciclos en 690 V In
      15000 ciclos en 690 V In/2
      20000 ciclos en 440 V In
      40000 ciclos en 440 V In/2
  • Tipo de montaje : Placa posterior
  • Conexión superior : Frontal
  • Conexión hacia abajo : Parte frontal
  • Paso interpolar : 35 mm
  • Tipo de protección :
    • Protección contra sobrecarga (Periodo largo)
    • Protección contra cortocircuito (Periodo corto)
    • Protección contra cortocircuito (Periodo instantaneo)
  • Calibre de la unidad de disparo : 150 A en 40 °C
  • Clase de disparo motorizado :
    • 10
      20
      5
  • Protección complementaria de motor : Desequilibrio de fase
  • Long-time pick-up adjustment type [Ir] : 9 regulaciones
  • Long-time protection pick-up adjustment range [Ir] : 70...150 A
  • Long-time protection delay adjustment type [tr] : Fijo
  • Long-time protection delay adjustment range [tr] :
    • 10 s en 7.2 x Ir 10
      120 s en 1.5 x Ir 5
      20 s en 7.2 x Ir 20
      240 s en 1.5 x Ir 10
      26 s en 6 x Ir 20
      480 s en 1.5 x Ir 20
      5 s en 7.2 x Ir 5
      13.5 s en 6 x Ir 10
      6.5 s en 6 x Ir 5
  • Memoria térmica : 20 minutos antes y después de desconexión
  • Short-time protection pick-up adjustment type [Isd] : 9 regulaciones
  • Short-time protection pick-up adjustment range [Isd] : 5...13 x Ir
  • Short-time protection delay adjustment type [tsd] : Fijo
  • Instantaneous protection pick-up adjustment type [li] : Fijo
  • Instantaneous protection pick-up adjustment range [li] : 2250 A
  • Protección contra fugas a tierra : Sin
  • Número de ranuras para auxiliares eléctricos : 5
  • Señalizaciones en local :
    • Listo para operar - flashing LED - verde
      Temperature over set point - LED 95 % Ith - rojo
  • Anchura : 105 mm
  • Altura : 161 mm
  • Profundidad : 86 mm
  • Peso del producto : 2.2 kg

Entorno

  • Normas : EN/IEC 60947
  • Certificaciones de producto : CCC , EAC, Marine
  • Categoría de sobretensión : Clase II
  • Clase de protección frente a descargas eléctricas : Clase II
  • Grado de contaminación : 3 según a IEC 60664-1
  • Grado de protección IP : IP40 según a IEC 60529
  • Grado de protección IK : IK07 según a IEC 62262
  • Temperatura ambiente de funcionamiento : -25...70 °C
  • Temperatura ambiente de almacenamiento : -50…85 °C
  • Humedad relativa : 0…95 %
  • Altitud máxima de funcionamiento :
    • 0...2000 m sin derrateo
    • 2000...5000 m con derrateo

Sostenibilidad de la oferta

  • Estado de oferta sostenible Producto Green Premium
  • Sin mercurio : Sí
