Especificaciones
Principal
- Gama : ComPact

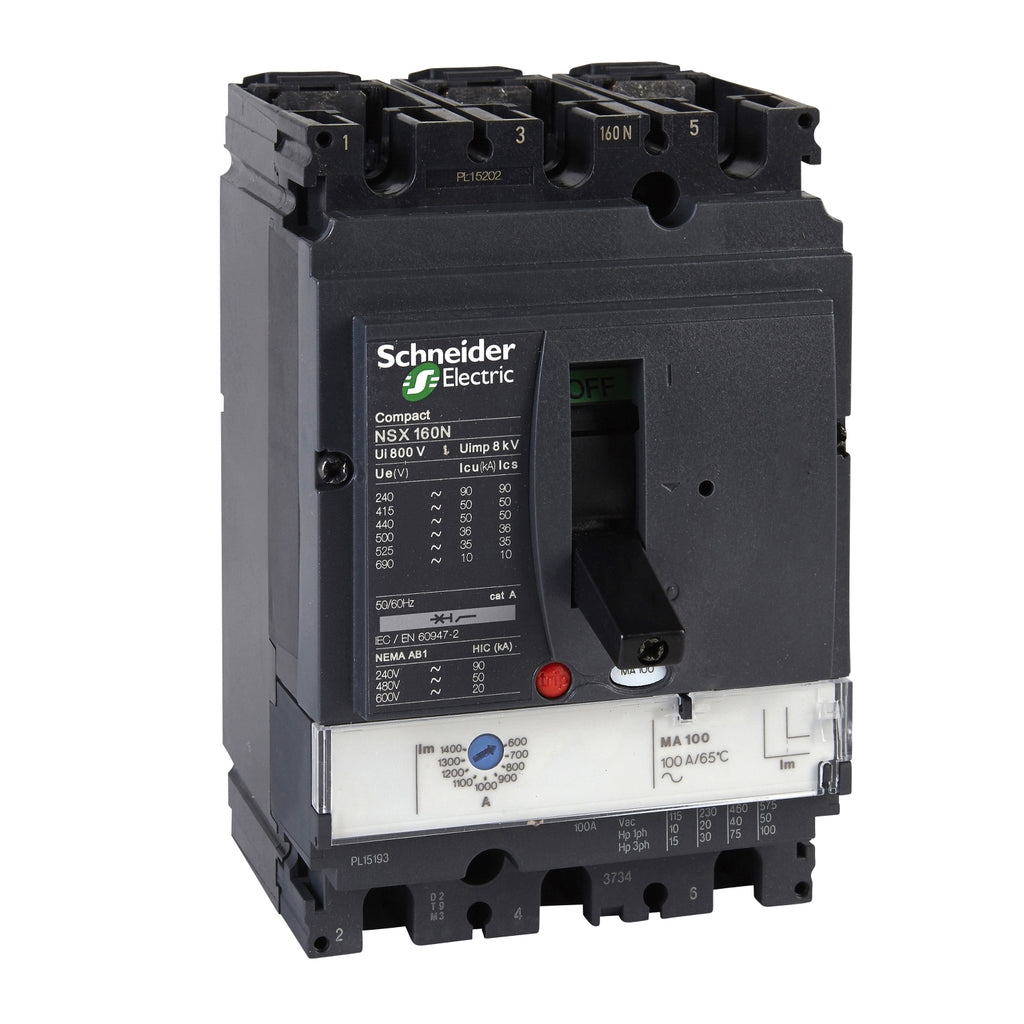

- Nombre del producto : ComPact NSX
- Gama de producto : ComPact NSX100...250
- Nombre corto del dispositivo : NSXm 160H
- Tipo de producto o componente : Interruptor automático
- Aplicación del dispositivo : Motor
- Numero de polos : 3P
- Descripción de polos protegidos : 3t
- Corriente nominal [In] : 150 A en 40 °C
- Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
- Tipo de red : AC
- Frecuencia de red : 50/60 Hz
- Apto para seccionamiento : Si según a EN/IEC 60947-2
- Categoría de empleo : Categoría A
- Capacidad de interrupción última en cortocircuito [Icu] :
- 10 kA en 600 VAC 50/60 Hz según a UL 508
- 85 kA en 240 VAC 50/60 Hz según a UL 508
- 65 kA en 480 VAC 50/60 Hz según a UL 508
- 10 kA en 660/690 VAC 50/60 Hz según a IEC 60947-2
- 100 kA en 220/240 VAC 50/60 Hz según a IEC 60947-2
- 35 kA en 525 VAC 50/60 Hz según a IEC 60947-2
- 50 kA en 500 VAC 50/60 Hz según a IEC 60947-2
- 65 kA en 440 VAC 50/60 Hz según a IEC 60947-2
- 70 kA en 380/415 VAC 50/60 Hz según a IEC 60947-2
- Niveles de capacidad de interrupción : H 70 kA en 415 VAC
- Unidad de control : MA
- Tecnología de unidad de disparo : Mágnetico
- Funciones de protección de unidad de control : I
- Tipo de control : Maneta
- Tipo de montaje : Fijo
Complementario
- Tensión nominal de aislamiento [Ui] : 800 VAC 50/60 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Capacidad de interrupción servicio en cortocircuito [Ics] :
- 10 kA en 660/690 VAC 50/60 Hz según a IEC 60947-2
- 100 kA en 220/240 VAC 50/60 Hz según a IEC 60947-2
- 35 kA en 525 VAC 50/60 Hz según a IEC 60947-2
- 50 kA en 500 VAC 50/60 Hz según a IEC 60947-2
- 65 kA en 440 VAC 50/60 Hz según a IEC 60947-2
- 70 kA en 380/415 VAC 50/60 Hz según a IEC 60947-2
- Endurancia mecánica : 40000 ciclos
- Durabilidad eléctrica :
-
7500 ciclos en 690 V In
15000 ciclos en 690 V In/2
20000 ciclos en 440 V In
40000 ciclos en 440 V In/2 - Tipo de montaje : Placa posterior
- Conexión superior : Frontal
- Conexión hacia abajo : Parte frontal
- Paso interpolar : 35 mm
- Tipo de protección :
- I : Por cortocircuito (Magnético)
- Calibre de la unidad de disparo : 150 A en 40 °C
- Short-time protection pick-up adjustment type [Isd] : Ajustable
- Short-time protection pick-up adjustment range [Isd] : 9...14 x In
- Protección contra fugas a tierra : Sin
- Número de ranuras para auxiliares eléctricos : 5
- Anchura : 105 mm
- Altura : 161 mm
- Profundidad : 86 mm
- Peso del producto : 2.2 kg
Entorno
- Normas : EN/IEC 60947
- Certificaciones de producto : CCC , EAC, Marine
- Categoría de sobretensión : Clase II
- Clase de protección frente a descargas eléctricas : Clase II
- Grado de contaminación : 3 según a IEC 60664-1
- Grado de protección IP : IP40 según a IEC 60529
- Grado de protección IK : IK07 según a IEC 62262
- Temperatura ambiente de funcionamiento : -25...70 °C
- Temperatura ambiente de almacenamiento : -50…85 °C
- Humedad relativa : 0…95 %
- Altitud máxima de funcionamiento :
- 0...2000 m sin derrateo
- 2000...5000 m con derrateo
Sostenibilidad
- Estado de oferta sostenible Producto Green Premium
- Sin mercurio : Sí
