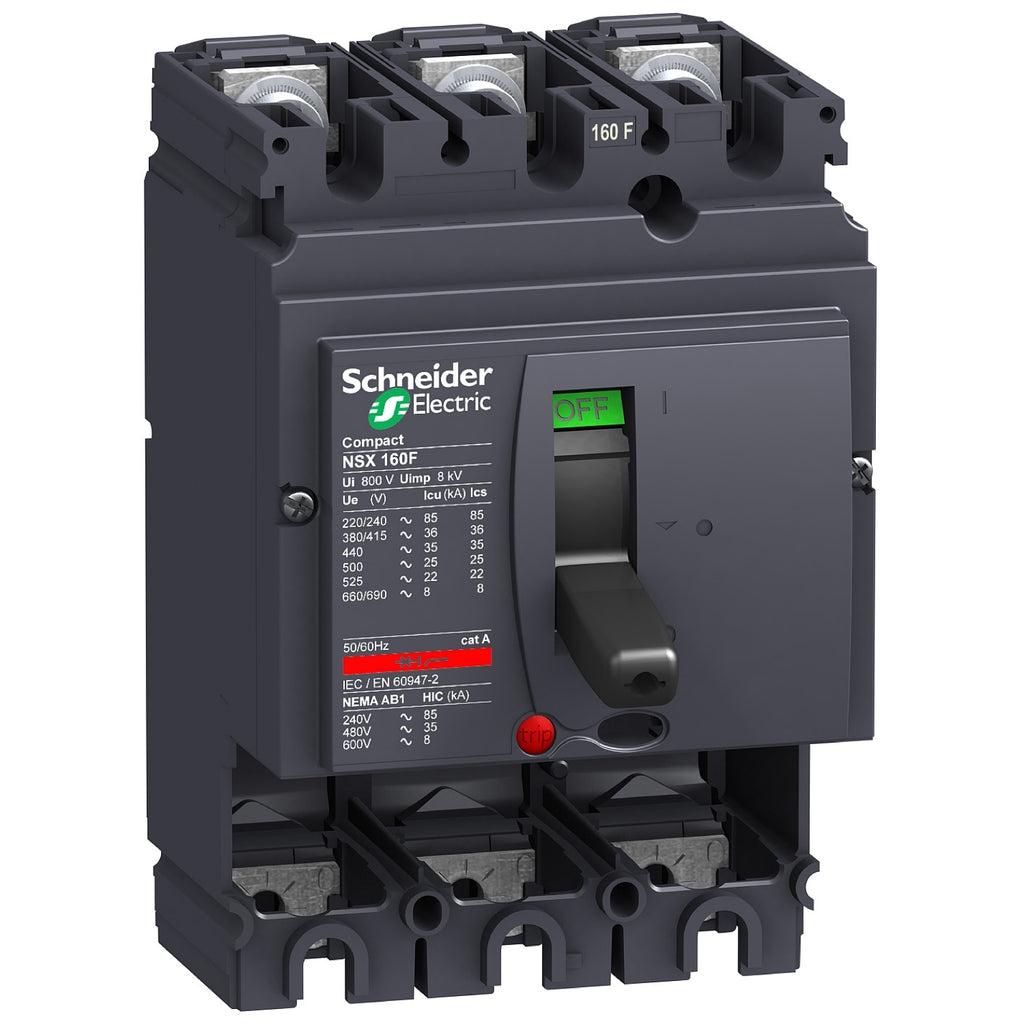

Unidad de corte NSX160F - 3P - 36kA en 380/415V - LV430403 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama de producto : ComPact NSX100...250
  • Tipo de producto : Unidad de Corte sin Unidad de disparo
  • Nombre corto del dispositivo : NSX160F
  • Aplicación del dispositivo : Distribución
  • Nombre del interruptor automático : Compact NSX160F
  • Número de polos : 3P
  • Corriente nominal [In] : 160 A en 40 °C
  • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
  • Tipo de red : AC
  • Frecuencia de red : 50/60 Hz
  • Apto para seccionamiento : Sí acorde a EN/IEC 60947-2
  • Categoría de empleo : Categoría A
  • Poder de corte [Icu] :
    • 10 kA en 600 VAC 50/60 Hz acorde a UL 508
      85 kA en 240 VAC 50/60 Hz acorde a UL 508
      22 kA en 525 VAC 50/60 Hz acorde a IEC 60947-2
      35 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
      36 kA en 380/415 VAC 50/60 Hz acorde a IEC 60947-2
      8 kA en 660/690 VAC 50/60 Hz acorde a IEC 60947-2
      85 kA en 220/240 VAC 50/60 Hz acorde a IEC 60947-2
      35 kA en 480 VAC 50/60 Hz acorde a UL 508
      30 kA en 500 VAC 50/60 Hz acorde a IEC 60947-2
  • Código de poder de corte : F 36 kA 415 VAC
  • Tipo de control : Maneta
  • Tipo de montaje : Fijo

Complementario

  • Tensión asignada de aislamiento [Ui] : 800 VAC 50/60 Hz acorde a IEC 60947-2
  • Tensión asignada de resistencia a los choques [Uimp] : 8 kV acorde a IEC 60947-2
  • Poder de corte en servicio [Ics] :
    • 35 kA en 440 VAC 50/60 Hz acorde a IEC 60947-2
      36 kA en 380/415 VAC 50/60 Hz acorde a IEC 60947-2
      85 kA en 220/240 VAC 50/60 Hz acorde a IEC 60947-2
      22 kA en 525 VAC 50/60 Hz acorde a IEC 60947-2
      30 kA en 500 VAC 50/60 Hz acorde a IEC 60947-2
      8 kA en 660/690 VAC 50/60 Hz acorde a IEC 60947-2
  • Durabilidad mecánica : 40000 ciclos acorde a IEC 60947-2
  • Durabilidad eléctrica :
    • 40000 ciclos 440 VAC 50/60 Hz In/2 acorde a IEC 60947-2
      15000 ciclos 690 VAC 50/60 Hz In/2 acorde a IEC 60947-2
      20000 ciclos 440 VAC 50/60 Hz In acorde a IEC 60947-2
      7500 ciclos 690 VAC 50/60 Hz In acorde a IEC 60947-2
  • Tipo de montaje : Placa posterior
  • Conexión superior : Frontal
  • Conexión hacia abajo : Parte frontal
  • Paso de conexión : 35 mm
  • Tipo de protección : Sin protección
  • Anchura : 105 mm
  • Altura : 161 mm
  • Profundidad : 86 mm

Entorno

  • Normas :
    • EN/IEC 60947-2
      UL 508
  • Certificaciones de producto :
    • UL
      CSA
  • Grado de contaminación : 3 acorde a IEC 60664-1
  • Grado de protección IP : IP40 acorde a IEC 60529
  • Grado de protección IK : IK07 acorde a IEC 62262
  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -50…85 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

Ficha Técnica :
