Descripción

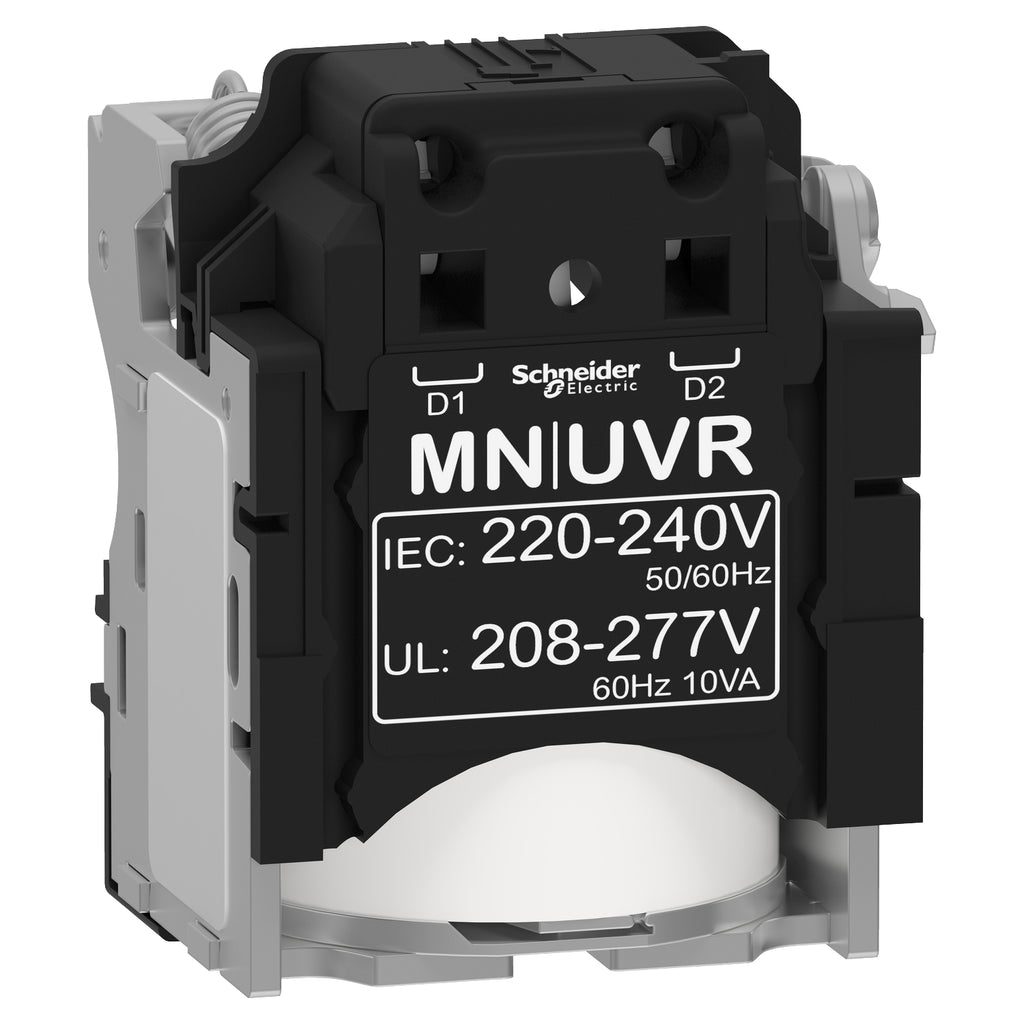

Las bobinas de tensión MX o MN se utilizan para disparar el interruptor. Sirven principalmente para comandos remotos de apagado de emergencia.
La bobina MN abre el disyuntor cuando su tensión de alimentación cae a un valor
por debajo del 35% de su tensión nominal Un.
El disparo por subtensión, combinado con un botón de apagado de emergencia, proporciona disparo fail-safe.
La bobina MN se alimenta continuamente, es decir, si se interrumpe la alimentación :
- ya sea voluntariamente, mediante el botón de apagado de emergencia,
- o accidentalmente, por pérdida de energía o cableado defectuoso,
el disparo provoca la apertura del interruptor.
Se recomienda probar el sistema cada seis meses. Se reinicia el interruptor.
Especificaciones
Principal
- Tipo de producto : Bobina de Disparo por Mínima Tensión
- Nombre corto del dispositivo :MN
- Aplicación del dispositivo : Control
- Compatibilidad de gama :
- Compact NSX
EasyPact CVS
PowerPact Multistandard
ComPact NSX DC - Tensión del circuito de control [Uc] :
- 208...277 VAC 60 Hz
220...240 VAC 50/60 Hz
Complementario
- Umbral de tensión de disparo :
- 0,35...7 x Un apertura
0,85 x Un cierre - Suministros de potencia de mantenimiento : 5 VA
- Potencia entrada de suministro : 10 VA
- Tipo de montaje : Fijo
- Tiempo respuesta : 50 ms
- Terminal de conexión auxiliar : Terminal de tornillo 0…1.5 mm²
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
