Descripción

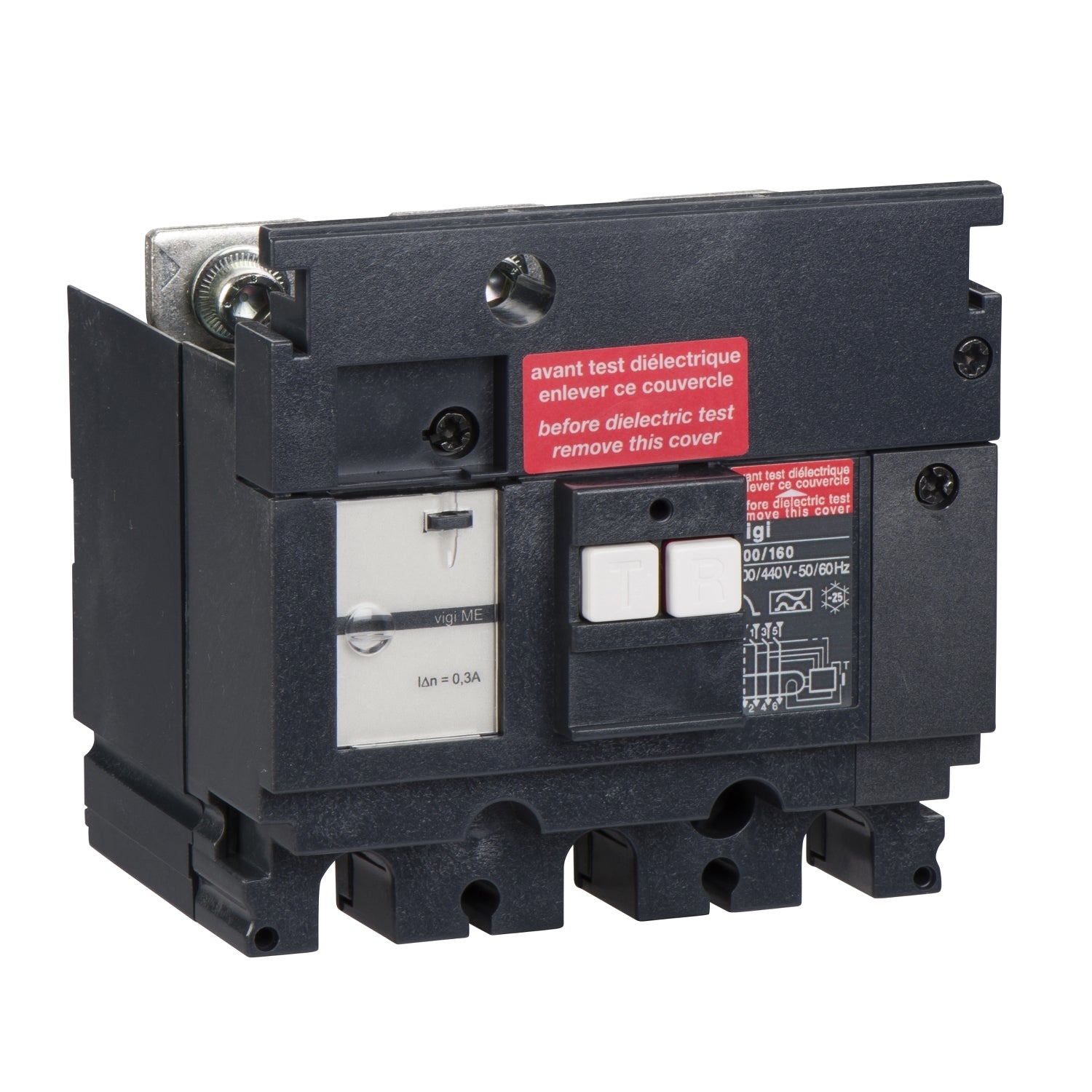

Los módulos diferenciales Vigi brindan protección contra fugas a tierra directamente en los terminales del interruptor. Acciona directamente la unidad de disparo (magnética, termomagnética o ETS).
Son autoalimentados internamente por la tensión del sistema de distribución y
por lo tanto, no requiere ninguna fuente externa. Siguen funcionando incluso cuando
alimentado por sólo dos fases.
Debe probarse a intervalos regulares (cada 6 meses) mediante el botón TEST.
Especificaciones
Principal
- Gama de producto : ComPact NSX100...250
- Tipo de producto o componente : Módulo Diferencial Vigi ME
- Aplicación del dispositivo : -
- Compatibilidad de gama :
- ComPact NSX100 interruptor automático
ComPact NSX160 interruptor automático
EasyPact CVS100 interruptor automático
EasyPact CVS160 interruptor automático - Número de polos : 3P
- Corriente nominal [In] : 160 A , 100 A
- Nombre del módulo añadido de defectos a tierra : ME
- Clase de protección contra fugas a tierra : Clase A
- Ajuste de tipo de sensibilidad de fugas a tierra de corriente residual : Fijo
- Sensibilidad ante fugas a tierra : 0.3 A
- Tipo de ajuste de la temporización del disparo diferencial : Fijo
- Ajuste de la temporización de la protección diferencial [Δt] : 0…40 ms
Complementario
- Tipo de red : AC
- Frecuencia de red : 50/60 Hz
- Tensión asignada de empleo [Ue] : 200...440 VAC 50/60 Hz acorde a IEC 60947-2
- Protección contra fugas a tierra : Con
- Tiempo máximo de ruptura : 40 ms
- Categoría de sobretensión : Clase II
Entorno
- Clase de protección frente a descargas eléctricas : Clase II
- Normas : IEC 60947-2
Sostenibilidad
- Sin mercurio : Sí
