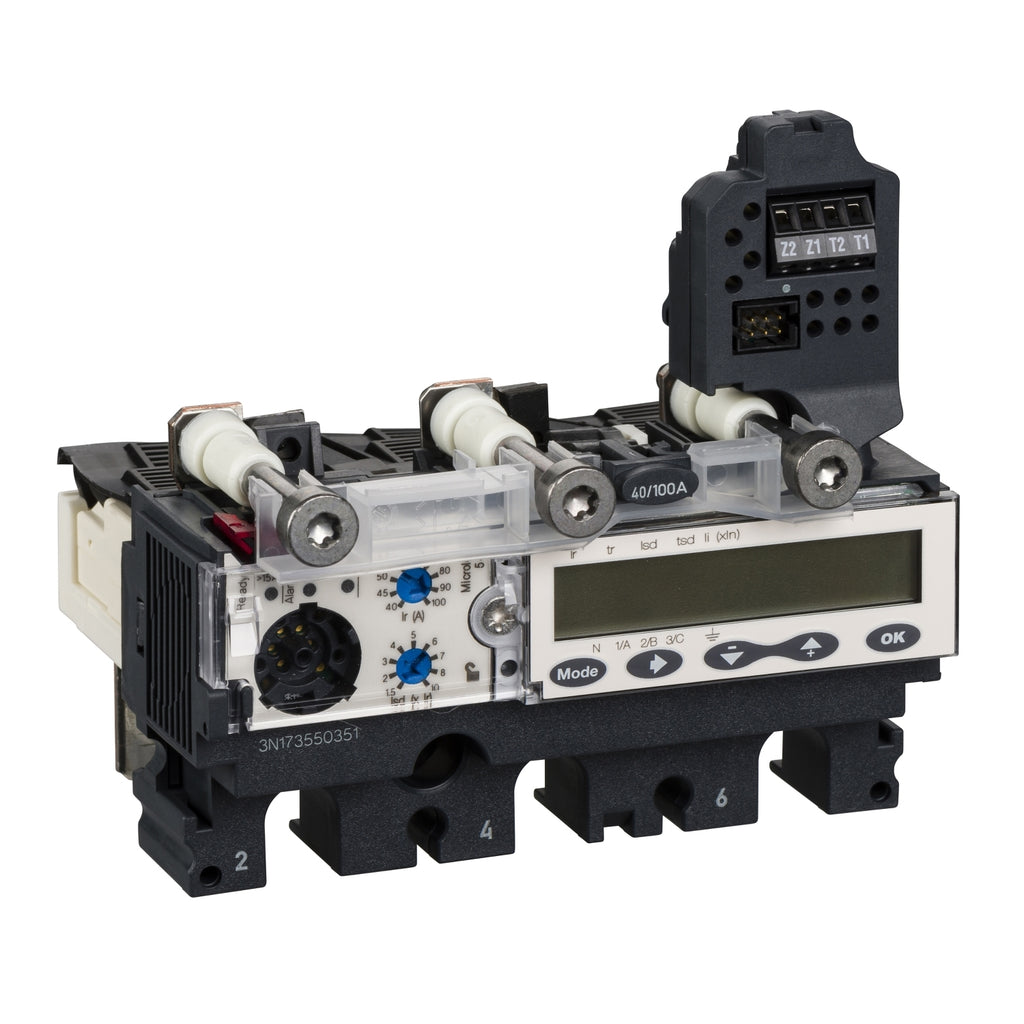

Unidad de disparo - Micrologic 5.2 E - 100A - LV429095 - SCHNEIDER

  • En oferta
  • S/. 0.00
  • Precio habitual S/. 2,008.18


Especificaciones

Principal

  • Gama de producto : ComPact NSX100...250
  • Tipo de producto : Unidad de disparo
  • Unidad de control : Micrologic 5.2 E
  • Tecnología de unidad de disparo : Electrónico
  • Compatibilidad de gama :
    • Compact NSX100
      Compact NSX160
      Compact NSX250
  • Aplicación del dispositivo : Distribución
  • Número de polos : 3P
  • Descripción de polos protegidos : 3t
  • Funciones de protección de unidad de control : LSI
  • Tipo de protección :
    • Protección contra sobrecarga (Periodo largo)
    • Protección contra cortocircuito (Periodo corto)
    • Protección contra cortocircuito (Periodo instántaneo)
  • Corriente nominal [Ui] : 100 A en 40 °C
  • Tensión asignada de empleo [Ue] : 690 VAC 50/60 Hz
  • Tipo de red : AC
  • Frecuencia de red : 50/60 Hz

Complementario

  • Long-time pick-up adjustment type Ir (thermal protection) : 9 regulaciones
  • Long-time protection pick-up adjustment range [Ir] : 40...100 A
  • Long-time protection delay adjustment type [tr] : Ajustable
  • Long-time protection delay adjustment range [tr] :
    • 15…400 s en 1.5 x Ir
      0.35…11 s en 7.2 x Ir
      0.5…16 s en 6 x Ir

  • Memoria térmica : 20 minutos antes y después de desconexión
  • Short-time protection pick-up adjustment type [Isd] : 9 regulaciones
  • Short-time protection pick-up adjustment range [Isd] : 1.5...10 x Ir
  • Short-time protection delay adjustment type [tsd] : Ajustable
  • Short-time protection delay adjustment range [tsd] :
    • 0…0.4 s I²t=off
      0.1…0.4 s I²t=on

  • Instantaneous protection pick-up adjustment type [Li] : 1,5...15 x In
  • Protección contra fugas a tierra : Sin
  • Selectividad lógica ZSI : Con
  • Señalizaciones en local :
    • Listo para operar - flashing LED - verde
      Sobrecarga - LED 105 % Ir - rojo
      Sobrecarga - LED 90 % Ir - naranja

  • Tipo de pantalla : Pantalla LCD
  • Tipo de medición : Medición de energía
  • Comunicación de datos :
    • Medición energía
      Ajustes alarma y protección
      Historias de marca de tiempo y tablas de eventos
      Valores de demanda y instantáneos
      Indic. mantenimiento
      Corriente y potencia demandada
      Calidad de potencia
      Maxímetros/minímetros
  • Registro de datos eléctricos : Indic. mantenimiento

Entorno

  • Normas :
    • UL 508
      EN/IEC 60947-2
  • Certificaciones de producto :
    • Marine
      CCC
      EAC
  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…85 °C

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

 Ficha Técnica
