Descripción
Un arranque-motor directo, con funciones de protección de motores monofásicos, trifásicos, seccionamiento, cortocircuito, sobrecarga y conmutación. Adicionalmente cuenta con funciones de control de alarmas, temporización, cantidad de fallas, históricos y módulos de comunicación para redes industriales.
Las bases de potencia incluyen dos contactos auxiliares: 1NA+1NC que indican la posición de los polos. Requiere unidad de control para su funcionamiento.
Es bien simple y compacto.
Arrancador inteligente capaz de integrar funciones de inversión y control del motor en una unidad de 45 mm de ancho. Con una sencilla forma modular, también está abierto a buses estándar y puede controlar sus aplicaciones a través de la Web.

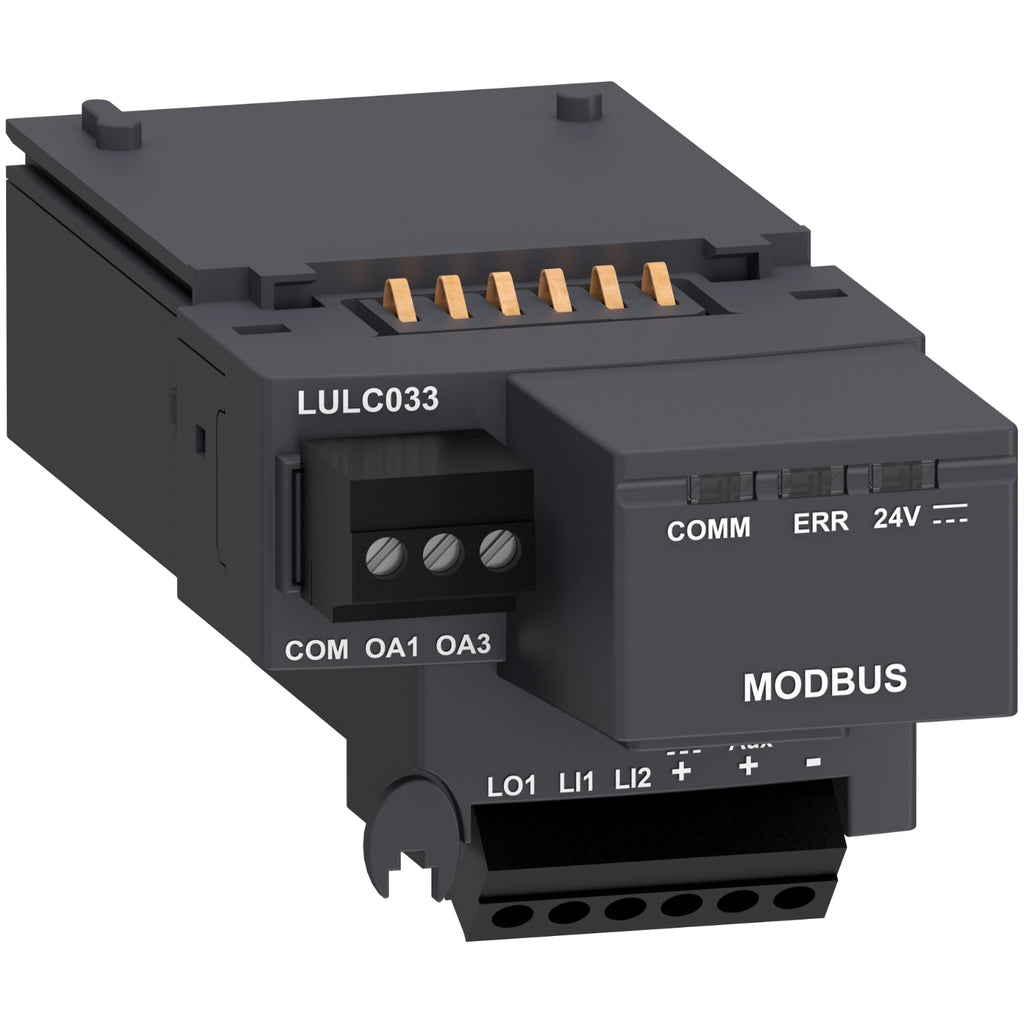

Especificaciones
Principal
- Gama : TeSys
- Nombre corto del dispositivo : LUL
- Tipo de producto : Módulo de comunicación
- Compatibilidad del producto :
- LUCL
- LUCC
- LUCB
- LUCM
- LUCA
- LUCD
- Aplicación del dispositivo : Comunicación
- Compatibilidad de gama :
- TeSys U LUB base de Potencia no inversora
- TeSys U LU2B base de alimentación con inversión
Complementario
- Main function available : Módulo de comunicación
- Tipo de montaje : Conexión
- Ubicación de montaje : Panel frontal
- Interface física : Multipunto RS485
- Tipo de bus : Modbus
- Tipo de conector de cable : RJ45 panel frontal
- Protocolo del puerto de comunicación : Modbus RTU
- Direccionamiento : 0...31
- Velocidad de transmisión : 19200 bit/s
- Tiempo de retorno : 30 ms
- Número de entradas : 2
- Entrada lógica : Positivo en 24 VDC - 7 mA
- Tiempo respuesta :
- 10 ms +/- 30 % cambio a estado 0
- 10 ms +/- 30 % cambio a estado 1
- Tipo de entrada : Resistivo
- Número de salidas :
- 2 diseñado para funcionamiento de la bobina del arrancador
- 1
- Tensión de alimentación asignada [Us] : 24 VDC
- Corriente de salida : <= 500 mA
- Tipo de protección : Fusible gL 1 A
- Capacidad de corriente de conmutada : 0.5 mA en 24 V
- Señalizaciones en local : 3 LED panel frontal
- Paso interpolar :
- 3.81 mm
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 0.14…1 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 0.14…1 mm²rígido sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 0.25…0.5 mm²Flexible con
- Terminales de fijación por tornillo 1 cable(s) 0.25…1 mm²Flexible con
- Terminales de fijación por tornillo 2 cable(s) 0.14…0.5 mm²rígido sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 0.14…0.75 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 0.25…0.34 mm²Flexible con
- Terminales de fijación por tornillo 2 cable(s) 0.5 mm²Flexible con
- Tipo de cable asociado :
- AWG 26...AWG 16
- Par de apriete :
- 0.2…0.25 N.m2.5 mm
- Peso del producto : 0.08 kg
Entorno
- Temperatura ambiente de funcionamiento : -25…55 °C
- Grado de protección IP : IP20
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
