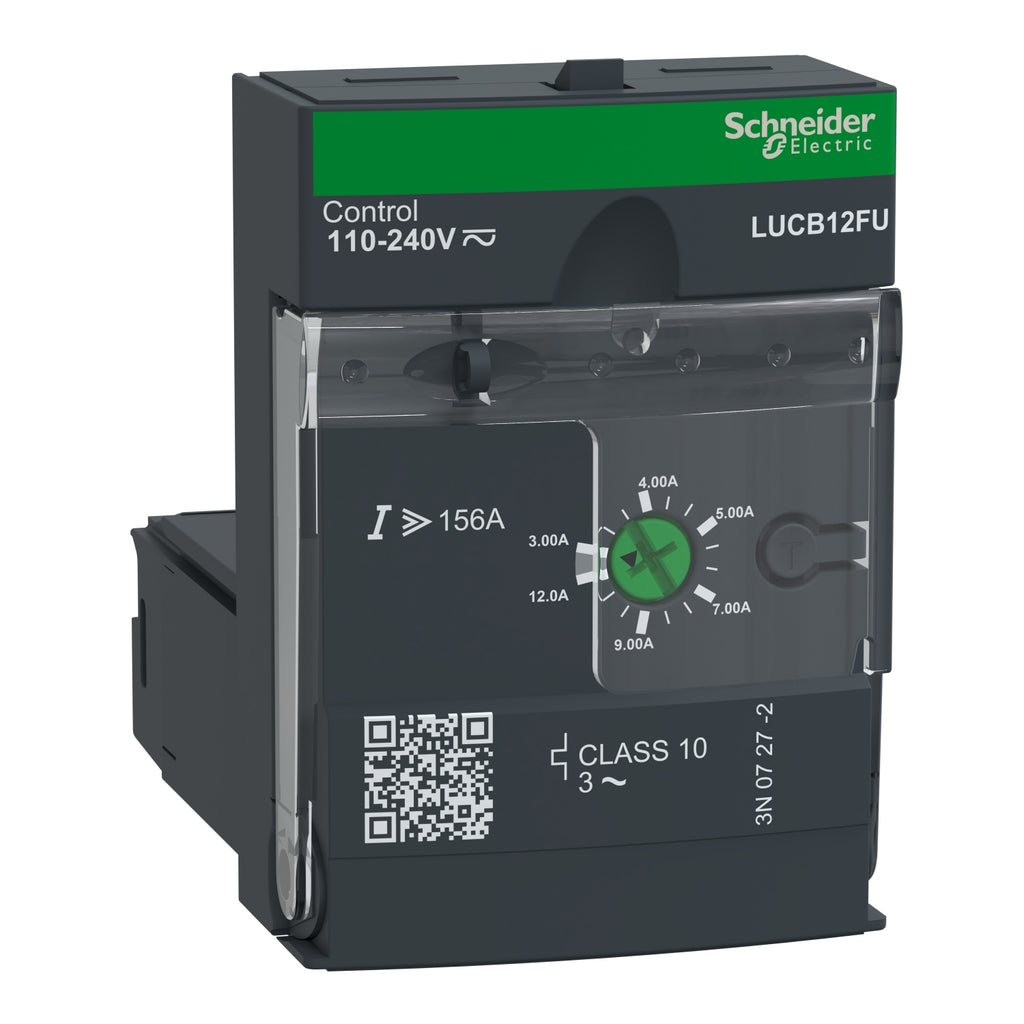

Unidad de Control Termomágnetico TeSys U - Avanzado - Clase 10 - 3-12A - 110-240VAC - LUCB12FU - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Un arranque-motor directo, con funciones de protección de motores monofásicos, trifásicos, seccionamiento, cortocircuito, sobrecarga y conmutación. Adicionalmente cuenta con funciones de control de alarmas, temporización, cantidad de fallas, históricos y módulos de comunicación para redes industriales.

Las bases de potencia incluyen dos contactos auxiliares: 1NA+1NC que indican la posición de los polos. Requiere unidad de control para su funcionamiento.

Es bien simple y compacto.

Arrancador inteligente capaz de integrar funciones de inversión y control del motor en una unidad de 45 mm de ancho. Con una sencilla forma modular, también está abierto a buses estándar y puede controlar sus aplicaciones a través de la Web.

Especificaciones

Principal

  • Gama de producto : TeSys U
  • Gama : TeSys
  • Nombre del producto : TeSys U
  • Nombre corto del dispositivo : LUCB
  • Tipo de producto : Unidad de control avanzada
  • Aplicación del dispositivo :
      • Motor control
      • Motor protection
  • Aplicación específica de producto :
      • Protección básica y funciones avanzadas, comunicación
  • Main function available :
      • Protección frente a error de fase y a desequilibrio de fase
      • Protección frente a sobrecarga y cortocircuito
      • Restablecimiento manual
      • Protección de fallo de tierra
  • Compatibilidad del producto :
      • Power base LUB12
      • Power base LUB32
  • Tensión asignada de empleo [Ue] : 690 VAC
  • Frecuencia asignada de empleo : 40...60 Hz
  • Tipo de carga : Motor trifásico - refrigeración: autorrefrigerado
  • Categoría de empleo :
      • AC-44
      • AC-41
      • AC-43
  • Potencia del motor en kW :
      • 5.5 kW en 400...440 VAC 50/60 Hz
      • 5.5 kW en 500 VAC 50/60 Hz
      • 9 kW en 690 VAC 50/60 Hz
  • Rated motor current adjustment range : 3...12 A
  • Clase de disparo por sobrecarga :
      • Clase 10 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…70 °C
      • Clase 10 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…70 °C
  • Umbral de disparo : 14,2 x Ir +/- 20%
  • Sensibilidad de fallo de fase : Sí
  • Control circuit voltage [Uc] :
      • 110...240 VAC
      • 110...220 VDC

Complementario

  • Límites de tensión del circuito de control :
      • 88...264 V para AC circuito 110...240 V en funcionamiento
      • 88...242 V para DC circuito 110...220 V en funcionamiento
      • 55 V para AC circuito 110...240 V caída
      • 55 V para DC circuito 110...220 V caída
  • Consumo de corriente típico :
      • 280 mA en 110...240 V CA I máximo al cerrar con LUB12
      • 280 mA en 110...240 V CA I máximo al cerrar con LUB32
      • 280 mA en 110...240 V CA I máximo al cerrar with LUB38
      • 280 mA en 110...220 V DC I máximo al cerrar con LUB12
      • 280 mA en 110...220 V DC I máximo al cerrar con LUB32
      • 280 mA en 110...220 V DC I máximo al cerrar with LUB38
      • 35 mA en 110...240 V CA I rms sellado con LUB12
      • 25 mA en 110...240 V CA I rms sellado con LUB32
      • 25 mA en 110...240 V CA I rms sellado with LUB38
      • 35 mA en 110...220 V DC I rms sellado con LUB12
      • 25 mA en 110...220 V DC I rms sellado con LUB32
      • 25 mA en 110...220 V DC I rms sellado with LUB38
  • Disipación de calor :
      • 2 W para circuito de control con LUB12
      • 3 W para circuito de control con LUB32
      • 3 W para circuito de control with LUB38
  • Duración de maniobra :
      • 35 ms apertura con LUB12 para circuito de control
      • 35 ms apertura con LUB32 para circuito de control
      • 35 ms apertura with LUB38 para circuito de control
      • 50 ms cierre con LUB12 para circuito de control
      • 50 ms cierre con LUB32 para circuito de control
      • 50 ms cierre with LUB38 para circuito de control
  • Rearme : Rearme manual
  • Normas :
      • EN 60947-6-2
      • IEC 60947-6-2
      • UL 60947-4-1, con barrera de fase
      • CSA C22.2 No 60947-4-1, con barrera de fase
  • Certificaciones de producto :
      • CE
      • UL
      • CSA
      • CCC
      • EAC
      • ASEFA
      • ATEX
      • Marine
  • Tensión asignada de aislamiento [Ui] : 690 V
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Separación segura de circuito :
      • 400 V SELV entre los circuitos de control y auxiliares
      • 400 V SELV entre o circuito de control o auxiliar y o circuito principal
  • Modo de fijación Conectable - panel
  • Anchura : 45 mm
  • Altura : 66 mm
  • Profundidad : 60 mm
  • Código de compatibilidad : LUCB

Entorno

  • Grado de protección IP :
      • IP20 panel frontal y terminales cableados
      • IP20 otras caras
      • IP40 panel frontal fuera de la zona de conexión
  • Tratamiento de protección : TH
  • Temperatura ambiente de funcionamiento : -25…70 °C
  • Temperatura ambiente de almacenamiento : -40…85 °C
  • Altitud máxima de funcionamiento : 2000 m
  • Resistencia al fuego :
      • 960 °C piezas soporte de componentes activos
      • 650 °C
  • Resistencia a los choques :
      • 10 gn polos de potencia abiertos
      • 15 gn polos de potencia cerrados
  • Resistencia a las vibraciones :
      • 2 gn 5…300 Hz polos de potencia abiertos
      • 4 gn 5…300 Hz polos de potencia cerrados
  • Resistencia a descargas electroestáticas :
      • 8 kV nivel 3 al aire libre
      • 8 kV nivel 4 en contacto
  • Onda de choque no disipada :
      • 1 kV modo serie
      • 2 kV modo común
  • Resistencia a campos irradiados : 10 V/m 3
  • Resistencia a transitorios rápidos :
      • 2 kV clase 3 enlace serie
      • 4 kV clase 4 todos los circuitos excepto para enlace serie
  • Inmunidad a campos radioléctricos : 10 V
  • Inmunizado a microcortes : 3 ms
  • Immunity to voltage dips : 70 % / 500 m

Sostenibilidad

  • Estado de oferta sostenible Producto Green Premium
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
