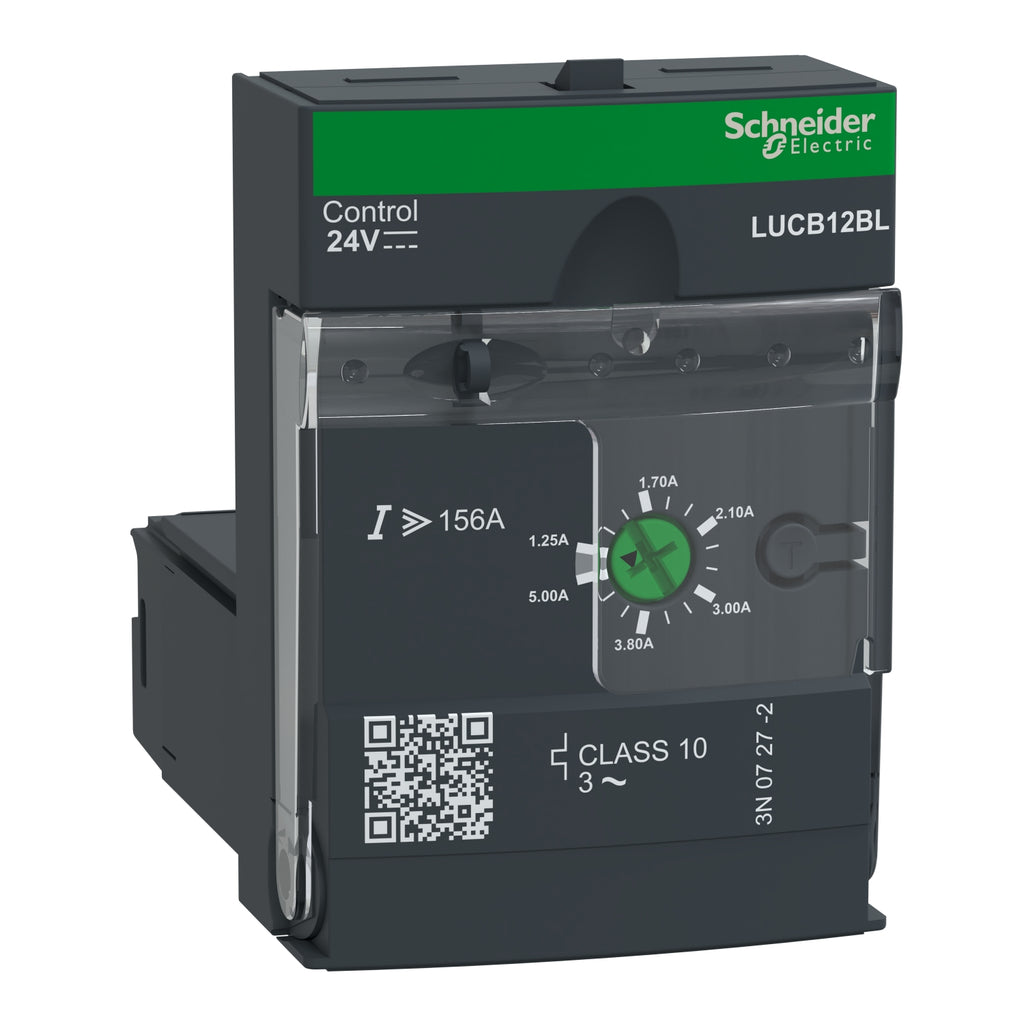

Descripción
Un arranque-motor directo, con funciones de protección de motores monofásicos, trifásicos, seccionamiento, cortocircuito, sobrecarga y conmutación. Adicionalmente cuenta con funciones de control de alarmas, temporización, cantidad de fallas, históricos y módulos de comunicación para redes industriales.
Las bases de potencia incluyen dos contactos auxiliares: 1NA+1NC que indican la posición de los polos. Requiere unidad de control para su funcionamiento.
Es bien simple y compacto.
Arrancador inteligente capaz de integrar funciones de inversión y control del motor en una unidad de 45 mm de ancho. Con una sencilla forma modular, también está abierto a buses estándar y puede controlar sus aplicaciones a través de la Web.
Especificaciones
Principal
- Gama de producto : TeSys U
- Gama : TeSys
- Nombre del producto : TeSys U
- Nombre corto del dispositivo : LUCB
- Tipo de producto : Unidad de control avanzada
- Aplicación del dispositivo :
- Motor control
- Motor protection
- Aplicación específica de producto :
- Protección básica y funciones avanzadas, comunicación
- Main function available :
- Protección frente a error de fase y a desequilibrio de fase
- Protección frente a sobrecarga y cortocircuito
- Restablecimiento manual
- Protección de fallo de tierra
- Compatibilidad del producto :
- Power base LUB12
- Power base LUB32
- Tensión asignada de empleo [Ue] : 690 VAC
- Frecuencia asignada de empleo : 40...60 Hz
- Tipo de carga : Motor trifásico - refrigeración: autorrefrigerado
- Categoría de empleo :
- AC-44
- AC-41
- AC-43
- Potencia del motor en kW :
- 5.5 kW en 400...440 VAC 50/60 Hz
- 5.5 kW en 500 VAC 50/60 Hz
- 9 kW en 690 VAC 50/60 Hz
- Rated motor current adjustment range : 3…12 A
- Clase de disparo por sobrecarga :
- Clase 10 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…70 °C
- Clase 10 - frecuencia limite: 40…60 Hz - compensación temperatura: -25…70 °C
- Umbral de disparo : 14,2 x Ir +/- 20%
- Sensibilidad de fallo de fase : Sí
- Control circuit voltage [Uc] : 24 VDC
Complementario
- Límites de tensión del circuito de control :
- 20...27 V para DC circuito 24 V en funcionamiento
- 14,5 V para DC circuito 24 V caída
- Consumo de corriente típico :
- 130 mA en 24 V DC I máximo al cerrar con LUB12
- 220 mA en 24 V DC I máximo al cerrar con LUB32
- 220 mA en 24 V DC I máximo al cerrar with LUB38
- 60 mA en 24 V DC I rms sellado con LUB12
- 80 mA en 24 V DC I rms sellado con LUB32
- 80 mA en 24 V DC I rms sellado with LUB38
- Disipación de calor :
- 2 W para circuito de control con LUB12
- 3 W para circuito de control con LUB32
- 3 W para circuito de control with LUB38
- Duración de maniobra :
- 35 ms apertura con LUB12 para circuito de control
- 35 ms apertura con LUB32 para circuito de control
- 35 ms apertura with LUB38 para circuito de control
- 70 ms cierre con LUB12 para circuito de control
- 70 ms cierre con LUB32 para circuito de control
- 70 ms cierre with LUB38 para circuito de control
- Rearme : Rearme manual
- Normas :
- EN 60947-6-2
- IEC 60947-6-2
- UL 60947-4-1, con barrera de fase
- CSA C22.2 No 60947-4-1, con barrera de fase
- Certificaciones de producto :
- CE
- UL
- CSA
- CCC
- EAC
- ASEFA
- ATEX
- Marine
- Tensión asignada de aislamiento [Ui] : 690 V
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Separación segura de circuito :
- 400 V SELV entre los circuitos de control y auxiliares
- 400 V SELV entre o circuito de control o auxiliar y o circuito principal
- Modo de fijación Conectable - panel
- Anchura : 45 mm
- Altura : 66 mm
- Profundidad : 60 mm
- Código de compatibilidad : LUCB
Entorno
- Grado de protección IP :
- IP20 panel frontal y terminales cableados
- IP20 otras caras
- IP40 panel frontal fuera de la zona de conexión
- Tratamiento de protección : TH
- Temperatura ambiente de funcionamiento : -25…70 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
- Altitud máxima de funcionamiento : 2000 m
- Resistencia al fuego :
- 960 °C piezas soporte de componentes activos
- 650 °C
- Resistencia a los choques :
- 10 gn polos de potencia abiertos
- 15 gn polos de potencia cerrados
- Resistencia a las vibraciones :
- 2 gn 5…300 Hz polos de potencia abiertos
- 4 gn 5…300 Hz polos de potencia cerrados
- Resistencia a descargas electroestáticas :
- 8 kV nivel 3 al aire libre
- 8 kV nivel 4 en contacto
- Onda de choque no disipada :
- 1 kV modo serie
- 2 kV modo común
- Resistencia a campos irradiados : 10 V/m 3
- Resistencia a transitorios rápidos :
- 2 kV clase 3 enlace serie
- 4 kV clase 4 todos los circuitos excepto para enlace serie
- Inmunidad a campos radioléctricos : 10 V
- Inmunizado a microcortes : 3 ms
- Immunity to voltage dips : 70 % / 500 m
Sostenibilidad
- Estado de oferta sostenible Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
