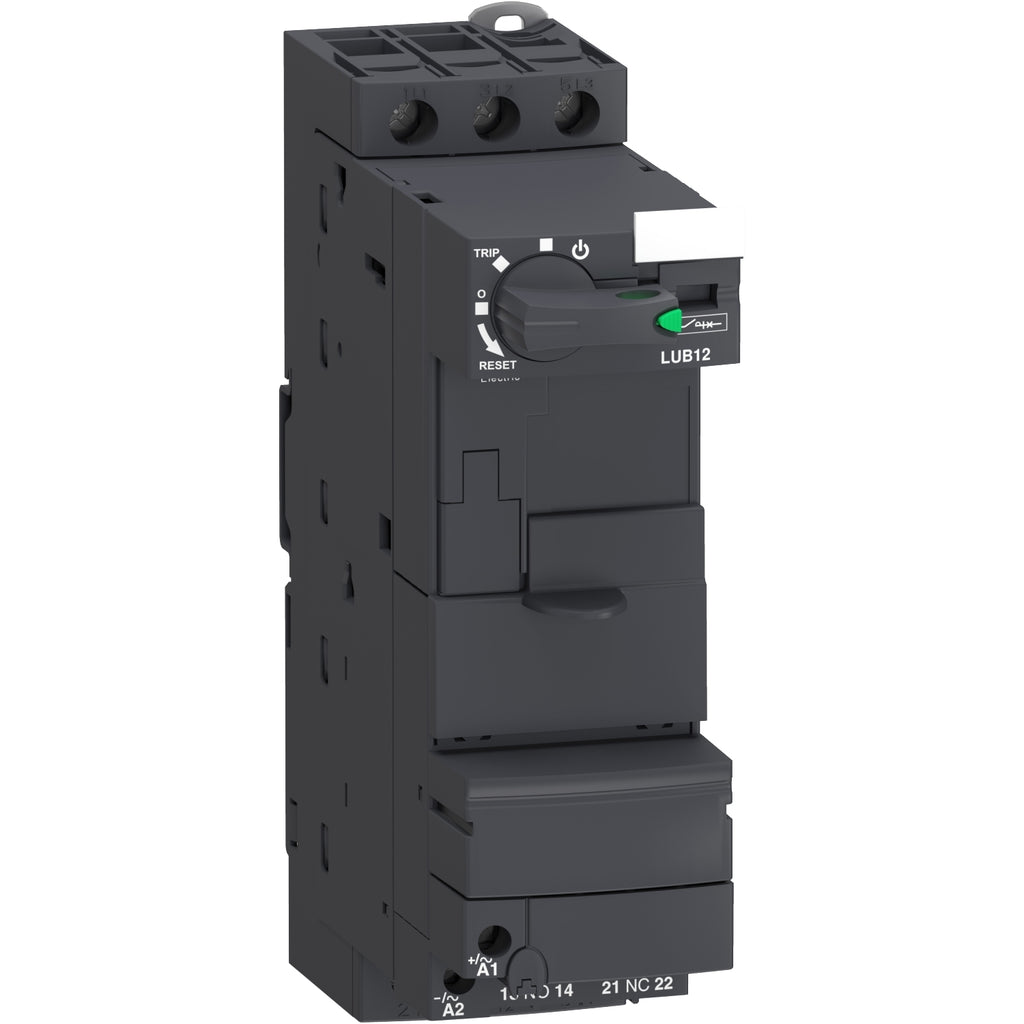

Base de Potencia TeSys U - 12A - 50kA en 440V - LUB12 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico. ¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Descripción

Un arranque-motor directo, con funciones de protección de motores monofásicos, trifásicos, seccionamiento, cortocircuito, sobrecarga y conmutación. Adicionalmente cuenta con funciones de control de alarmas, temporización, cantidad de fallas, históricos y módulos de comunicación para redes industriales.

Las bases de potencia incluyen dos contactos auxiliares: 1NA+1NC que indican la posición de los polos. Requiere unidad de control para su funcionamiento.

Es bien simple y compacto.

Arrancador inteligente capaz de integrar funciones de inversión y control del motor en una unidad de 45 mm de ancho. Con una sencilla forma modular, también está abierto a buses estándar y puede controlar sus aplicaciones a través de la Web.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys U
  • Nombre corto del dispositivo : LUB
  • Tipo de producto : Base de Potencia no inversora
  • Aplicación del dispositivo :
      • Motor control
      • Motor protection
  • Número de polos : 3P
  • Poder de seccionamiento : Sí
  • Tensión asignada de empleo [Ue] : 690 VAC para circuito de alimentación
  • Frecuencia asignada de empleo : 40...60 Hz
  • Corriente térmica convencional : 12 A
  • Corriente asignada de empleo [Ie] :
      • 12 A en <= 440 V
      • 12 A en 500 V
      • 9 A en 690 V
  • Categoría de empleo :
      • AC-44
      • AC-43
      • AC-41
  • Poder de corte en servicio [Ics] :
      • 50 kA en 230 V
      • 50 kA en 440 V
      • 10 kA en 500 V
      • 4 kA en 690 V
  • Composición de los contactos auxiliares : 1 NA + 1 NC
  • Tipo de contactos auxiliares :
      • tipo contactos cableados mecánicamente - 1 NA + 1 NC
      • tipo contacto espejo - 1 NC
  •  Control circuit voltage [Uc] :
      • 24 VAC 50/60 Hz
      • 24 VDC
      • 48...72 VAC 50/60 Hz
      • 48...72 VDC
      • 110...240 VAC 50/60 Hz
      • 110...220 VDC

Complementario

  • Consumo de corriente típico :
      • 130 mA en 24 VDC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
      • 140 mA en 24 VAC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
      • 150 mA en 24 VDC I máximo al cerrar con LUCM
      • 280 mA en 110...220 VDC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
      • 280 mA en 110...240 VAC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
      • 280 mA en 48...72 VAC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
      • 280 mA en 48...72 VDC I máximo al cerrar con LUCA, LUCB, LUCC, LUCD
      • 35 mA en 110...220 VDC I rms sellado con LUCA, LUCB, LUCC, LUCD
      • 35 mA en 110...240 VAC I rms sellado con LUCA, LUCB, LUCC, LUCD
      • 35 mA en 48...72 VAC I rms sellado con LUCA, LUCB, LUCC, LUCD
      • 35 mA en 48...72 VDC I rms sellado con LUCA, LUCB, LUCC, LUCD
      • 60 mA en 24 VDC I rms sellado con LUCA, LUCB, LUCC, LUCD
      • 70 mA en 24 VAC I rms sellado con LUCA, LUCB, LUCC, LUCD
      • 70 mA en 24 VDC I rms sellado con LUCM
  • Disipación de calor :
      • 2 W para circuito de control con LUCA, LUCB, LUCC, LUCD
      • 1.7 W para circuito de control con LUCM
  • Nivel de fiabilidad de seguridad :
      • B10d = 1369863 ciclos contactor con carga nominal
      • B10d = 20000000 ciclos contactor con carga mecánica
  • Duración de maniobra :
      • 35 ms apertura con LUCA, LUCB, LUCC, LUCD, LUCM para circuito de control
      • 50 ms en >= 72 V cierre con LUCA, LUCB, LUCC, LUCD para circuito de control
      • 60 ms en 48 V cierre con LUCA, LUCB, LUCC, LUCD para circuito de control
      • 70 ms en 24 V cierre con LUCA, LUCB, LUCC, LUCD para circuito de control
      • 75 ms cierre con LUCM para circuito de control
  • Endurancia mecánica : 15 Mciclos
  • Maximum operating rate : 3600 cyc/h
  • Certificaciones de producto :
      • CE
      • UL
      • CSA
      • CCC
      • EAC
      • ASEFA
      • ATEX
      • Marine
  • Normas :
      • EN 60947-6-2
      • IEC 60947-6-2
      • UL 60947-4-1, con barrera de fase
      • CSA C22.2 No 60947-4-1, con barrera de fase
  • Tensión asignada de aislamiento [Ui] : 690 V
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Separación segura de circuito :
      • 400 V SELV entre los circuitos de control y auxiliares
      • 400 V SELV entre o circuito de control o auxiliar y o circuito principal
  • Modo de fijación :
      • Encliquetado - carril DIN
      • Fijado mediante tornillo - Placa
  • Conexiones - terminales :
      • Circuito de control - terminales de fijación por tornillo 1 cable(s) 0.34…1.5 mm² Flexible con
      • Circuito de control - terminales de fijación por tornillo 1 cable(s) 0.75…1.5 mm² Flexible sin extremidad de cable
      • Circuito de control - terminales de fijación por tornillo 1 cable(s) 0.75…1.5 mm² rígido
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 0.34…1.5 mm² Flexible con
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 0.75…1.5 mm² Flexible sin extremidad de cable
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 0.75…1.5 mm² rígido
      • Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 1…10 mm² rígido
      • Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 1…6 mm² Flexible con
      • Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 2.5…10 mm² Flexible sin extremidad de cable
      • Circuito de alimentación - terminales de fijación por tornillo 2 cable(s) 1…6 mm² Flexible con
      • Circuito de alimentación - terminales de fijación por tornillo 2 cable(s) 1…6 mm² rígido
      • Circuito de alimentación - terminales de fijación por tornillo 2 cable(s) 1.5…6 mm² Flexible sin extremidad de cable
  • Par de apriete :
      • Circuito de control - 0.8…1.2 N.m Plano destornillador 5 mm
      • Circuito de control - 0.8…1.2 N.m Philips nº 1 destornillador 5 mm
      • Circuito de alimentación - 1.9…2.5 N.m Plano destornillador 6 mm
      • Circuito de alimentación - 1.9…2.5 N.m Philips nº 2 destornillador 6 mm
  • Anchura : 45 mm
  • Altura : 154 mm
  • Profundidad : 126 mm
  • Peso del producto : 0.9 kg
  • Código de compatibilidad : LUB

Entorno

  • Grado de protección IP :
      • IP20 - panel frontal y terminales cableados
      • IP20 - otras caras
      • IP40 - panel frontal fuera de la zona de conexión
  • Tratamiento de protección : TH
  • Temperatura ambiente de funcionamiento :
      • -25…60 °C con LUCM
      • -25…70 °C con LUCA, LUCB, LUCC, LUCD
  • Temperatura ambiente de almacenamiento : -40…85 °C
  • Resistencia al fuego :
      • 960 °C piezas soporte de componentes activos
      • 650 °C
  • Altitud máxima de funcionamiento : 2000 m
  • Resistencia a los choques :
      • 10 gn polos de potencia abiertos
      • 15 gn polos de potencia cerrados
  • Resistencia a las vibraciones :
      • 2 gn (f = 5…300 Hz) polos de potencia abiertos
      • 4 gn (f = 5…300 Hz) polos de potencia cerrados
  • Resistencia a descargas electroestáticas :
      • 8 kV nivel 3 al aire libre
      • 8 kV nivel 4 en contacto
  • Resistencia a campos irradiados : 10 V/m 3
  • Resistencia a transitorios rápidos :
      • 2 kV clase 3 enlace serie
      • 4 kV clase 4 todos los circuitos excepto para enlace serie
  • Onda de choque no disipada :
      • 1 kV modo serie 24...240 VAC
      • 1 kV modo serie 48...220 VDC
      • 2 kV modo común 24...240 VAC
      • 2 kV modo común 48...220 VDC
  • Inmunidad a campos radioléctricos : 10 V
  • Inmunizado a microcortes : 3 ms para circuito de control
  • Immunity to voltage dips : 70 % / 500 m

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
