Descripción
Avanzado sistema de administración del motor que proporciona funciones de protección, medición y control de motores de corriente alterna, monofásica y trifásica. Es capaz de prevenir todas sus fallas ya que anticipa la detención de improviso de un proceso o producción asociada con un motor.
Se integra en aplicaciones de centros inteligentes de control de motores para bombeo, ventilación, filtro, compresores, mezcladoras, trituradoras, cintas transportadora entre otros.
Especificaciones
Principal
- Gama : TeSys

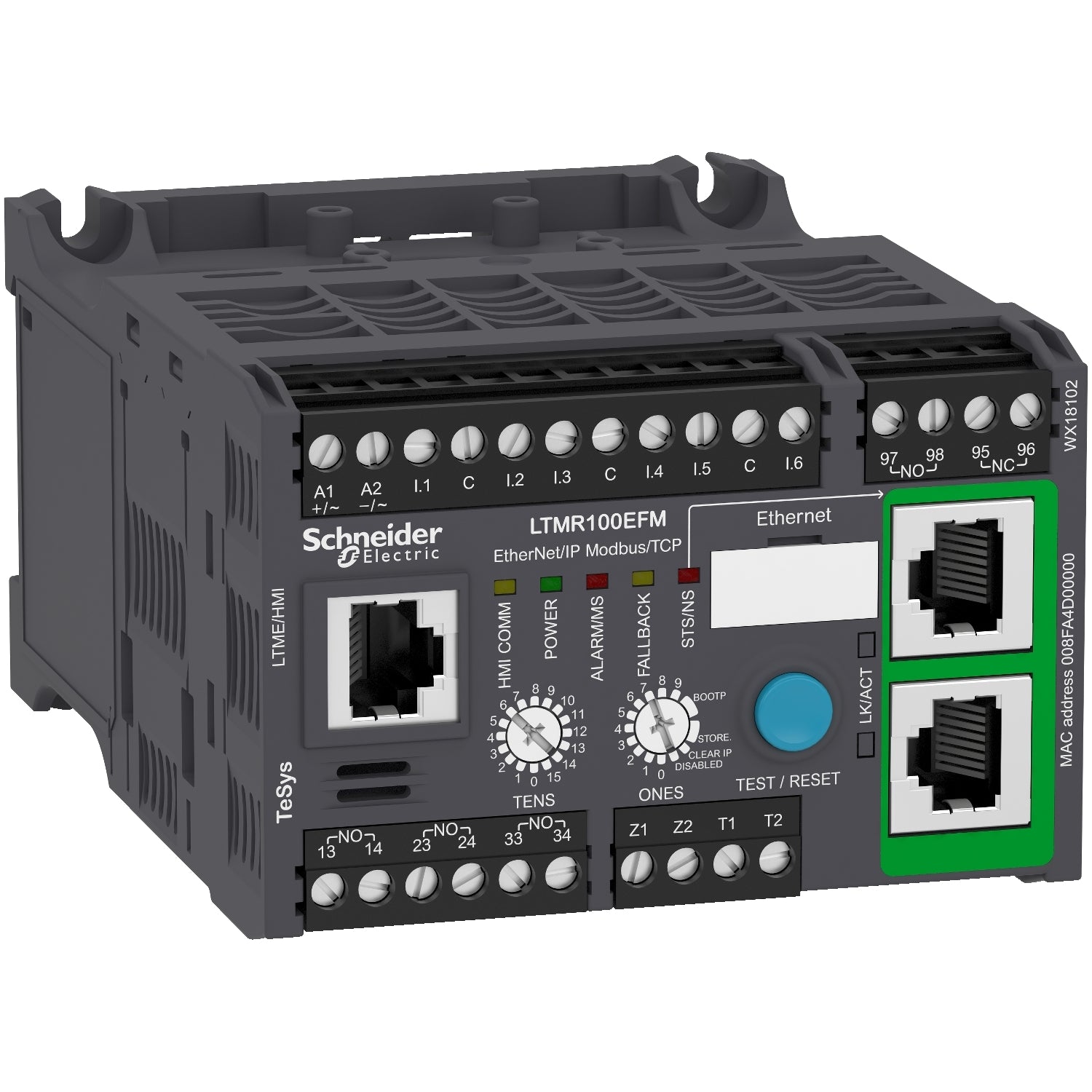

- Nombre del producto : TeSys T
- Nombre corto del dispositivo : LTMR
- Tipo de producto : Controlador de motor
- Aplicación del dispositivo : Control y supervisión del equipo
- Corriente de medición : 5…100 A
- Tensión de alimentación asignada [Us] : 100...240 VAC 50/60 Hz
- Consumo de corriente : 8...62.8 mA
- Límites de tensión de alimentación : 93.5…264 VAC
- Protocolo del puerto de comunicación : Modbus TCP/EtherNet/IP
- Tipo de bus :
- Ethernet IEEE 802.3 interfaz, direccionamiento 0...159, velocidad transmisión 10...100 Mbit/s, RJ45con capacidad de sujeción: 2 pares trenzados blin
Complementario
- Tensión asignada de aislamiento [Ui] : 690 V
- Tensión asignada de resistencia a los choques [Uimp] :
- 4 kV alimentación, entradas y salidas
- 6 kV circuito de medición de corriente o tensión
- 0.8 kV circuito de comunicación
- Resistencia a cortocircuitos : 100 kA
- Fusible asociado :
- 4 A gG para salida
- 0.5 A gG para circuito de control
- Tipo de protección :
- Protección de sobrecarga térmica
- Overload
- Protección térmica
- Locked rotor
- Fallo de fase
- Phase unbalance
- Load fluctuation
- Protección de polaridad inversa
- Overload (long time)
- Protección de fuga a tierra
- Power factor variation
- Tipos de diagnóstico de máquinas y redes :
- Trip context information
- Contadores de disparos por fallo de fase y fallo a tierra
- Trip history information
- Event recording
- Tiempo de funcionamiento restante antes de disparo por sobrecarga
- Corriente y tiempo de arranque
- Fault recording
- Tiempo de espera tras disparo por sobrecarga
- Contador horario/tiempo de funcionamiento
- Motor control command recording
- Número de entrada lógica : 6
- Corriente de entrada :
- 3.1 mA en 100 V
- 7.5 mA en 240 V
- Corriente estado 0 garantizada :
- Entrada lógica, estado 1 0...40 V y L/R = <= 15 mA para 25 ms
- Corriente estado 1 garantizada :
- Entrada lógica, estado 1 79...264 V y L/R = >= 2 mA para 25 ms
- Maximum output switching frequency : 2 Hz
- 2 abrazaderas :
- 5 A en 250 VAC para salida lógica
- 5 A en 30 VDC para salida lógica
- Potencia admisible :
- 480 VA : AC-15, Ie = 2 A, 500000 ciclos - salida
- 30 W - DC-13, Ie = 1.25 A, 500000 ciclos - salida
- Maximum operating rate : 1800 cyc/h
- Tipo de contactos y composición :
- 1 NA + 1 NC señal de error
- 3 NO
- Tipo de medición :
- Corrente de falha de aterramento
- Imbalance current
- Temperatura
- Average current Iavg
- Corriente de fase I1, I2, I3 RMS
- Precisión de medida :
- 5...15 % medición interna de corriente de fugas a tierra
- 1 % tensión - 100..0,830 V
- 3 % factor de potencia
- 5 % medición externa de corriente de fallos de aterramento
- +/- 30 min/ano reloj interno
- 0,02 temperatura
- 1 % corriente
- 5 % potencia activa y reactiva
- Categoría de sobretensión : III
- Paso de conexión : 5.08 mm
- Conexiones - terminales :
- Circuito de control, conector 1 cable(s) 0.25…2.5 mm² - AWG 24...AWG 14 Flexible con
- Circuito de control, conector 1 cable(s) 0.2…2.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 1 cable(s) 0.25…2.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 1 cable(s) 0.2…2.5 mm² - AWG 24...AWG 14 sólido sin extremidad de cable
- Circuito de control, conector 2 cable(s) 0.2…1 mm² - AWG 24...AWG 14 Flexible con
- Circuito de control, conector 2 cable(s) 0.2…1.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 2 cable(s) 0.5…1.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 2 cable(s) 0.2…1 mm² - AWG 24...AWG 14 sólido sin extremidad de cable
- Par de apriete :
- Circuito de control, estado 1 0.5…0.6 N.m Plano destornillador 3 mm
- Grado de contaminación : III
- Anchura : 91 mm
- Altura : 61 mm
- Profundidad : 122.5 mm
- Peso del producto : 0.53 kg
- Servicios web : Servidor web
- Código de compatibilidad : LTMR
Entorno
- Normas :
- EN 60947-4-1
- IEC 60947-4-1
- CSA C22.2 No 14
- IACS E10
- UL 508
- Certificaciones de producto :
- NOM
- LROS
- RMROS
- CSA
- BV
- KERI
- GL
- ABS
- ATEX
- RINA
- UL
- C-Tick
- EAC
- CCC
- DNV
- Tratamiento de protección :
- Ciclos de 12 x 24 horas
- 48 h
- TH
- Resistencia al fuego :
- 650 °C
- 960 °C
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Altitud máxima de funcionamiento : <= 2000 m sin disminución
- Resistencia mecánica :
- Vibraciones montado en una caja simétrica, 1 Gn, 5...300 Hz
- Vibraciones montado a placa, 4 Gn, 5...300 Hz
- Impactos aceleración de media onda sinusoidal, 15 Gn para 11 ms
- Grado de protección IP : IP20
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
