Especificaciones
Principal
- Gama : TeSys

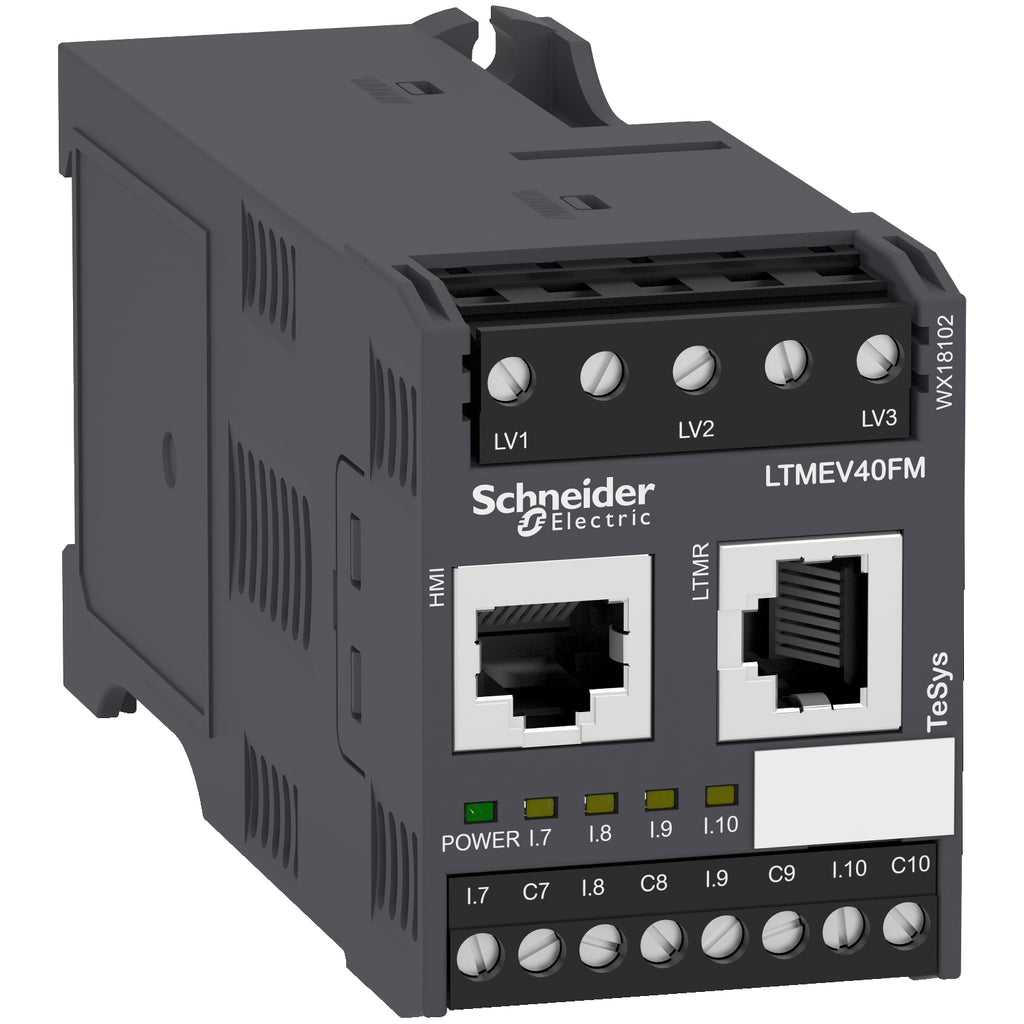

- Nombre del producto : TeSys T
- Nombre corto del dispositivo : LTME
- Tipo de producto o componente : Módulo de extensión
- Aplicación del dispositivo : Control y supervisión del equipo
- Compatibilidad de gama : TeSys T LTMR controlador de motor
- Alimentación : Via controlador
Complementario
- Tensión asignada de aislamiento [Ui] : 690 V
- Tensión asignada de resistencia a los choques [Uimp]
- 4 kV alimentación, entradas y salidas
- 6 kV circuito de medición de corriente o tensión
- Número de entrada lógica : 4
- Corriente de entrada
- 3.1 mA en 100 V
- 7.5 mA en 240 V
- Corriente estado 0 garantizada
- Entrada lógica, estado 1 0...40 V y L/R = 2...15 mA para 25 ms
- Corriente estado 1 garantizada
- Entrada lógica, estado 1 79...264 V y L/R = <= 15 mA para 25 ms
- Maximum output switching frequency : 2 Hz
- Maximum operating rate : 1800 cyc/h
- Tipo de contactos y composición : Sin
- Tipo de medición
- Imbalance voltage
- Potencia activa P, P1, P2, P3
- Energía activa y reactiva calculada (+/- W.h, +/- VAR.h)
- Tensión U21, U32, U13, V1, V2, V3
- Potencia reactiva Q, Q1, Q2, Q3
- Frecuencia
- Factor de alimentación
- Precisión de medida
- 1 % tensión - 100..0,830 V
- 3 % factor de potencia
- 5 % potencia activa y reactiva
- Categoría de sobretensión : III
- Paso de conexión : 5.08 mm
- Conexiones - terminales
- Circuito de control, conector 1 cable(s) 0.25…2.5 mm² - AWG 24...AWG 14 Flexible con
- Circuito de control, conector 1 cable(s) 0.2…2.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 1 cable(s) 0.25…2.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 1 cable(s) 0.2…2.5 mm² - AWG 24...AWG 14 sólido sin extremidad de cable
- Circuito de control, conector 2 cable(s) 0.2…1 mm² - AWG 24...AWG 14 Flexible con
- Circuito de control, conector 2 cable(s) 0.2…1.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 2 cable(s) 0.5…1.5 mm² - AWG 24...AWG 14 Flexible sin extremidad de cable
- Circuito de control, conector 2 cable(s) 0.2…1 mm² - AWG 24...AWG 14 sólido sin extremidad de cable
- Par de apriete : Circuito de control, estado 1 0.5…0.6 N.m Plano destornillador 3 mm
- Grado de contaminación : 3
- Anchura : 45 mm
- Altura : 61 mm
- Profundidad : 120.7 mm
- Peso del producto : 0.21 kg
- Código de compatibilidad : LTME
Entorno
- Normas
- CSA C22.2 No 14
- IACS E10
- IEC 60947-4-1
- UL 508
- EN 60947-4-1
- Certificaciones de producto
- LROS (Lloyds Register of Shipping)
- ATEX
- NOM
- EAC
- RMROS
- GL
- UL
- DNV
- BV
- RINA
- KERI
- C-Tick
- CSA
- COC
- ABS
- Grado de protección IP : IP20
- Tratamiento de protección
- Ciclos de 12 x 24 horas
- 48 h
- TH
- Resistencia al fuego : 960 °
- Temperatura ambiente de funcionamiento : -20…60 °C
- Temperatura ambiente de almacenamiento : -40…80 °C
- Altitud máxima de funcionamiento : <= 2000 m sin disminución
- Resistencia mecánica
- Impactos aceleración de media onda sinusoidal, estado 1 15 Gn para 11 ms acorde a EN/IEC 60068-2-27
- Vibraciones montado en una caja simétrica, estado 1 1 Gn, 5...300 Hz
- Vibraciones montado a placa, estado 1 4 Gn, 5...300 Hz
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
