Descripción
Protegen los motores contra sobrecargas. Deben permitir la sobrecarga temporal que se produce al arrancar y sólo deben dispararse si el tiempo de arranque excesivamente largo.
Estos relés son combinados con un contactor, protegen la línea y el equipo contra sobrecargas pequeñas y prolongadas. Deben protegerse contra cortocircuitos mediante un guardamotor.
Este tipo de relé es extremadamente confiable y es un dispositivo de costo relativamente bajo.
Están diseñados para proteger la corriente alterna. circuitos y motores contra :
- sobrecargas
- fallo de fase
- tiempos de arranque excesivamente largos
- Condición prolongada del rotor parado.
La conexión de alimentación están diseñados para la conexión mediante terminales de abrazadera de tornillo.
Especificaciones
Principal
- Gama : TeSys

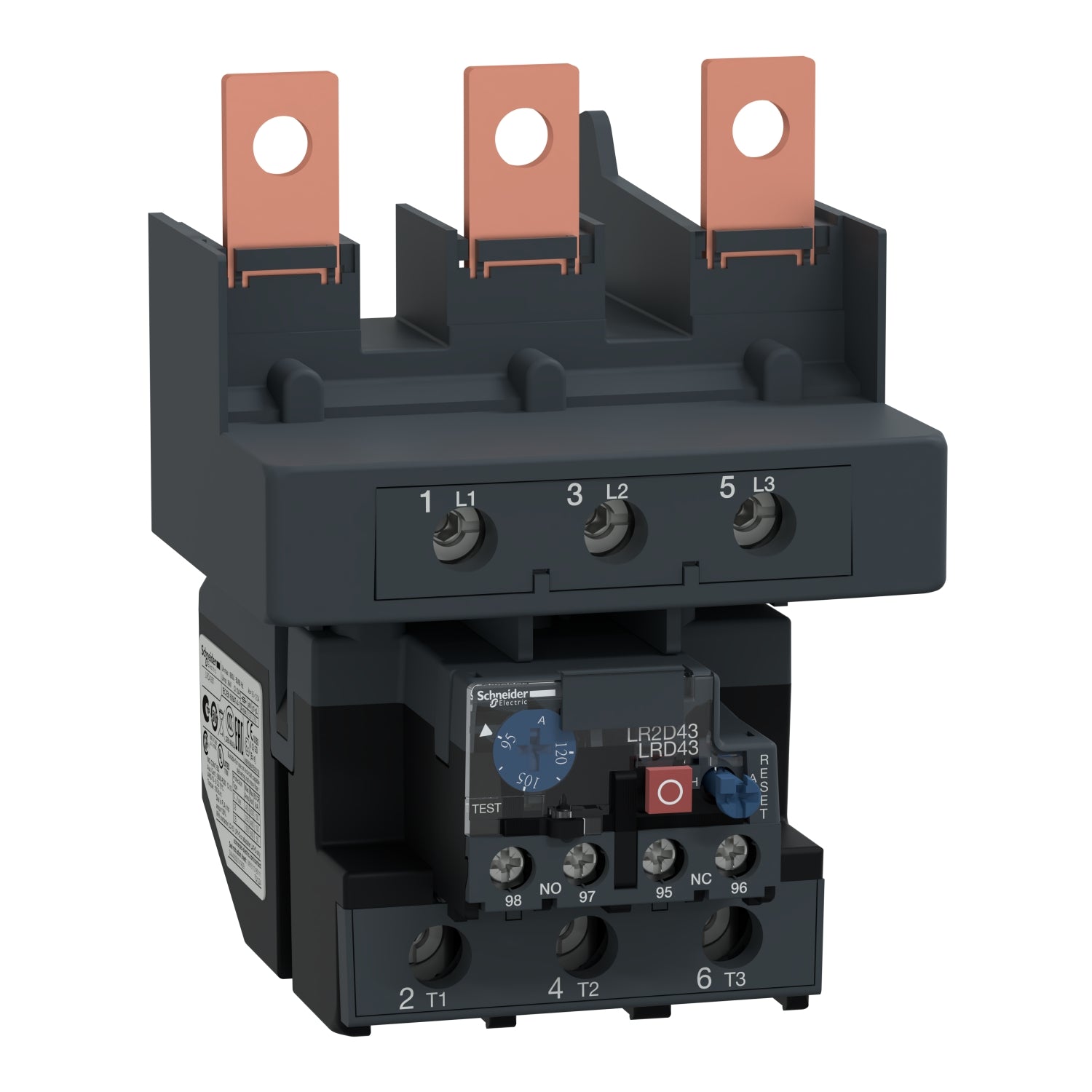

- Nombre del producto : TeSys LRD
- Tipo de producto : Relé térmico
- Nombre corto del dispositivo : LRD
- Aplicación del relé : Protección del motor
- Compatibilidad del producto :
-
LC1D115
LC1D150 - Tipo de red :
- AC
- DC
- Clase de disparo por sobrecarga : Class 10A acorde a IEC 60947-4-1
- Rango de ajustes de protección térmica : 95…120 A
- Tensión nominal de aislamiento [Ui] :
- Circuito de alimentación, 600 V acorde a CSA
Circuito de alimentación, 600 V acorde a UL
Circuito de alimentación: 1000 V acorde a IEC 60947-4-1
Complementario
- Frecuencia de red : 0...400 Hz
- Soporte de montaje :
- Placa, con accesorios específicos
Carril, con accesorios específicos
Bajo contactor - Umbral de disparo : 1.14 +/- 0.06 Ir acorde a IEC 60947-4-1
- Composición de los contactos auxiliares : 1NA + 1NC
- Corriente térmica convencional [Ith] : 5 A para circuito de señalización
- Corriente permitida :
-
0.06 A en 440 V DC-13 para circuito de señalización
0.12 A en 600 V AC-15 para circuito de señalización - Tensión nominal de empleo [Ue] :
- 1000 VAC 0 ... 400 Hz para circuito de alimentación acorde a IEC 60947-4-1
- Fusible asociado :
- 4 A gG para circuito de señalización
4 A BS para circuito de señalización - Tensión nominal de resistencia a los choques [Uimp] : 6 kV
- Sensibilidad de fallo de fase : Corriente disparo 130% de Ir en de fases, la última a 0
- Tipo de control :
- Pulsador rojo - parada
Pulsador azul - reajuste - Compensación de temperatura : -20…60 °C
- Conexiones - terminales :
-
Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 4…35 mm² Flexible con terminal
Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible sin terminal
Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible con terminal
Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² sólido sin terminal
Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 4…50 mm² Flexible sin terminal
Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 4…50 mm² sólido sin terminal - Par de apriete :
-
Circuito de control, 1.7 N.m - en terminales de fijación por tornillo
Circuito de alimentación, 9 N.m - en terminales de fijación por tornillo - Altura : - mm
- Anchura : - mm
- Profundidad : 132 mm
- Peso del producto : 0.9 kg
Entorno
- Tratamiento de protección : TH acorde a IEC 60068
- Grado de protección IP : IP20 acorde a IEC 60529
- Temperatura ambiente de funcionamiento : -20… 60 ° C sin desclasificación acorde a IEC 60947-4-1
- Temperatura ambiente de almacenamiento : -60…70 °C
- Resistencia a las llamas : V1 acorde a UL 94
- Resistencia mecánica :
- Vibraciones, 6 Gn acorde a IEC 60068-2-6
Impactos, 15 Gn para 11 ms acorde a IEC 60068-2-7 - Fuerza dieléctrica : 2.2 kV en 50 Hz acorde a IEC 60947-1
- Normas :
-
EN/IEC 60947-4-1
EN/IEC 60947-5-1
UL 60947-4-1
UL 60947-5-1
CSA C22.2 No 60947-4-1
CSA C22.2 No 60947-5-1
GB/T 14048.4
GB/T 14048.5
EN 50495 - Certificaciones de producto :
-
IEC
UL
CSA
CCC
EAC
ATEX INERIS
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin mercurio : Sí
