Descripción
Protegen los motores contra sobrecargas. Deben permitir la sobrecarga temporal que se produce al arrancar y sólo deben dispararse si el tiempo de arranque excesivamente largo.
Estos relés son combinados con un contactor, protegen la línea y el equipo contra sobrecargas pequeñas y prolongadas. Deben protegerse contra cortocircuitos mediante un guardamotor.
Este tipo de relé es extremadamente confiable y es un dispositivo de costo relativamente bajo.
Están diseñados para proteger la corriente alterna. circuitos y motores contra :
- sobrecargas
- fallo de fase
- tiempos de arranque excesivamente largos
- Condición prolongada del rotor parado.

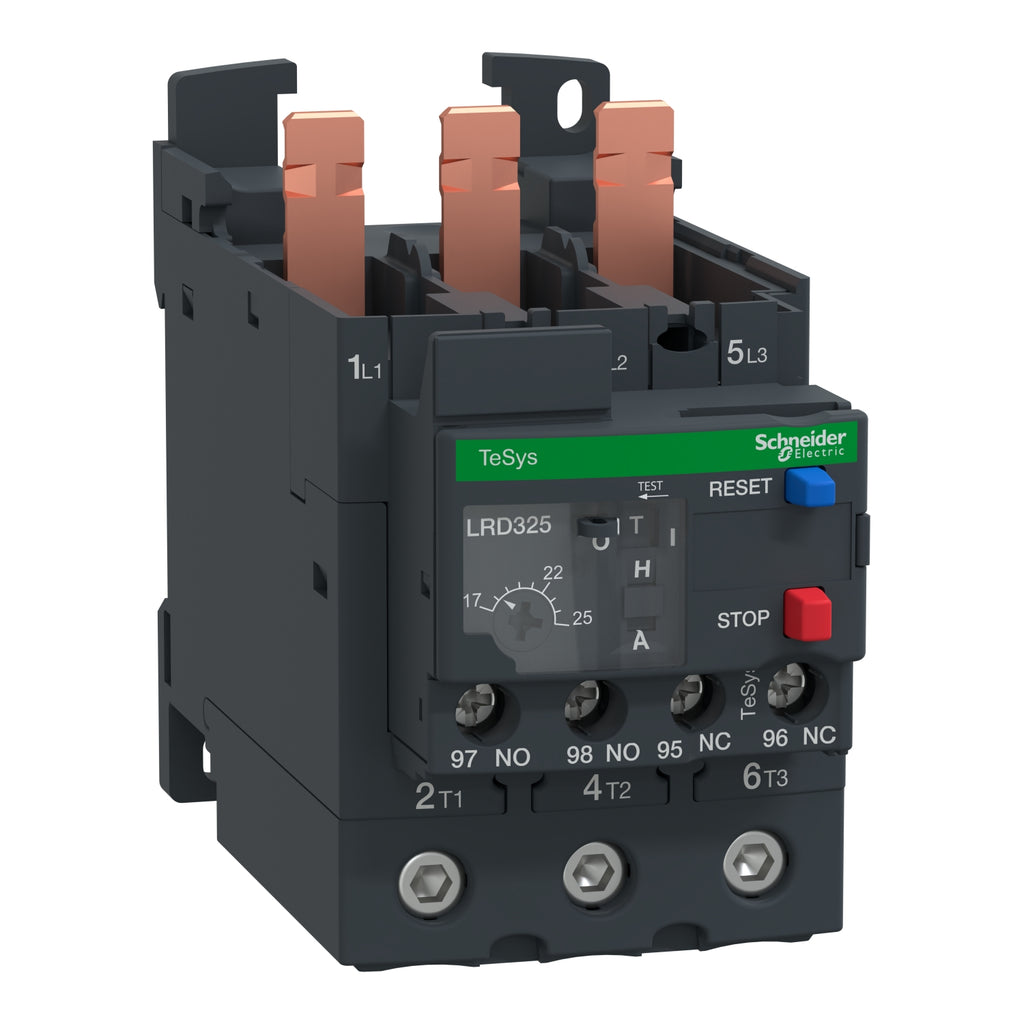

Estos relés LRD313 a LRD380 se conectan mediante conectores roscados BTR (cabeza hueca hexagonal). Los tornillos se aprietan mediante una llave Allen aislada tamaño 4. Este tipo de conexión utiliza el sistema EverLink® con compensación de fluencia (2) (patente de Schneider Electric). Esta técnica permite lograr un par de apriete preciso y duradero.
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys LRD
- Tipo de producto : Relé de sobrecarga térmico diferencial
- Nombre corto del dispositivo : LRD
- Aplicación del relé : Protección del motor
- Compatibilidad del producto :
- LC1D40A
- LC1D65A
- LC1D50A
- Tipo de red : AC , DC
- Rango de ajustes de protección térmica : 17...25 A
- Clase de disparo por sobrecarga : Clase 10A
- Tensión asignada de aislamiento [Ui] :
- Circuito de alimentación, estado 1 600 V
- Circuito de alimentación, estado 1 690 V
Complementario
- Frecuencia de red : 0...400 Hz
- Soporte de montaje :
- Placa, con accesorios específicos
- Carril, con accesorios específicos
- Bajo contactor
- Umbral de disparo : 1.14 +/- 0.06 Ir
- Corriente térmica convencional [Ith] : 5 A para circuito de señalización
- Corriente permitida :
- 0.95 A en 380 V AC-15 para circuito de señalización
- 0.06 A en 440 V DC-13 para circuito de señalización
- Tensión asignada de empleo [Ue] : 690 VAC 0...400 Hz
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Sensibilidad de fallo de fase : Corriente disparo 130 % de Ir en de fases, la última a 0
- Tipo de control :
- Pulsador rojo, estado 1 parada
- Pulsador azul, estado 1 reajuste
- Compenzación de temperatura : -20...60 °C
- Altura : 70mm
- Anchura : 55 mm
- Profundidad : 123mm
- Peso del producto : 0.375 kg
Entorno
- Tratamiento de protección : TH
- Grado de protección IP : IP20
- Temperatura ambiente de funcionamiento : -20...60 °C sin disminución
- Temperatura ambiente de almacenamiento : -60...70 °C
- Resistencia a las llamas : V1
- Resistencia mecánica :
- Vibraciones, estado 1 6 Gn
- Impactos, estado 1 15 Gn para 11 ms
- Fuerza dieléctrica : 6 kV en 50 Hz
- Normas :
- EN/IEC 60947-5-1
- ATEX D 94/9/CE
- CSA C22.2 No 14
- EN/IEC 6947-4-1
- UL 508
- Certificaciones de producto :
- CCC
- BV
- UL
- ATEX INERIS
- RINA
- CSA
- GOST
- LROS
- DNV
- GL
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
