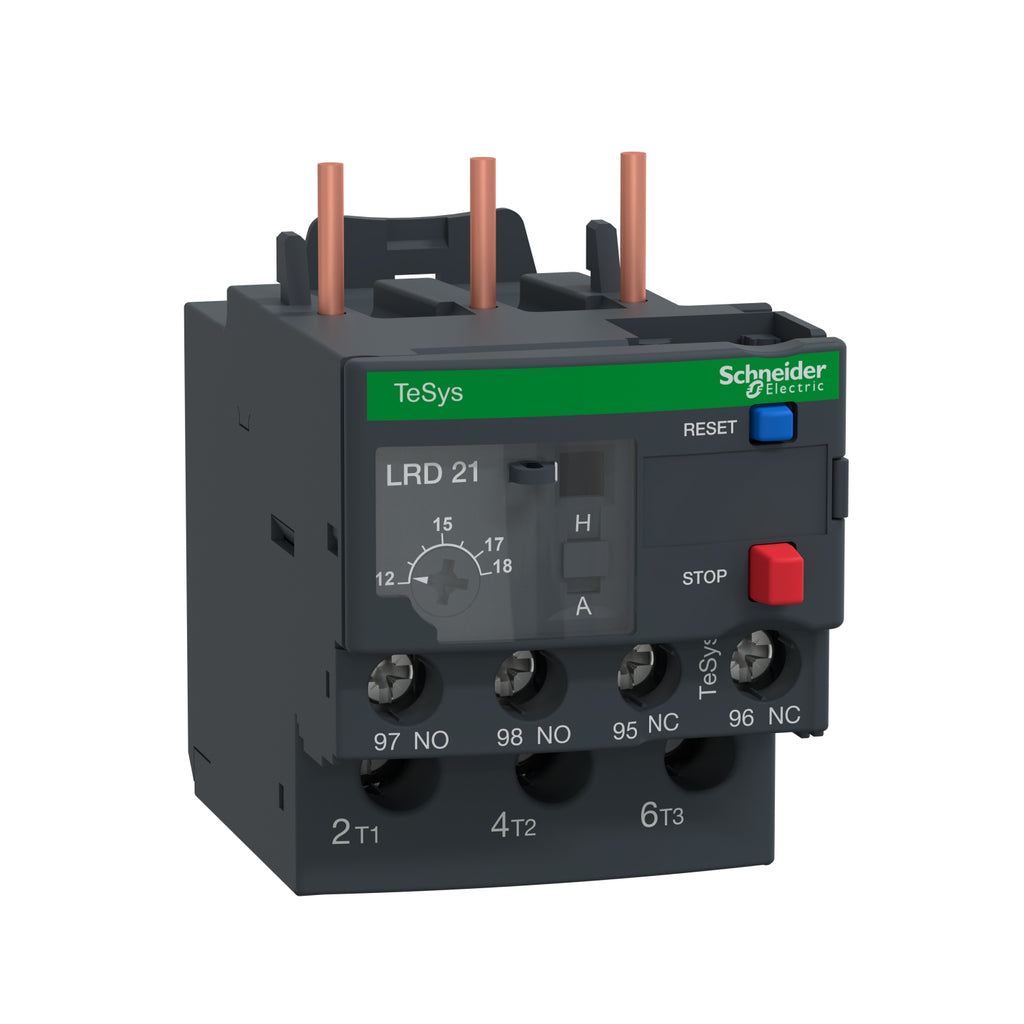

Relé Térmico TeSys LRD - 12-18A - Clase 10A - LRD21 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Gestión de motores para la eficiencia y la sostenibilidad

Descripción

Los relés de sobrecarga térmicos Deca de 3 polos están diseñados para proteger circuitos AC y motores contra:

  • Sobrecargas
  • Falla de fase
  • Tiempos de inicio excesivamente largos
  • Estado prolongado del rotor parado.

Deben permitir la sobrecarga temporal que se produce en el arranque y sólo deben dispararse si el tiempo de arranque es anormalmente largo.

LRD01 a 35 están diseñados para conectarse mediante terminales de abrazadera de tornillo.

Los relés se suministran con el selector en posición manual, protegido por una tapa. Se requiere una acción deliberada para moverlo a la posición automática.

Especificaciones

Principal

  • Gama : TeSys Deca
  • Nombre del producto : TeSys LRD
  • Tipo de producto : Relé térmico
  • Nombre corto del dispositivo : LRD
  • Aplicación del relé : Protección del motor
  • Compatibilidad del producto :
    • LC1D32
      LC1D18...D38
      LC1D25
      LC1D38
  • Tipo de red : AC , DC
  • Clase de disparo por sobrecarga : Clase 10A acorde a IEC 60947-4-1
  • Rango de ajustes de protección térmica : 12…18 A
  • Tensión asignada de aislamiento [Ui] :
    • Circuito de alimentación 600 V acorde a CSA
      Circuito de alimentación 600 V acorde a UL
      Circuito de alimentación 690 V acorde a IEC 60947-4-1

Complementario

  • Frecuencia de red : 0...400 Hz
  • Soporte de montaje :
    • Placa - con accesorios específicos
      Carril - con accesorios específicos
      Bajo contactor
  • Umbral de disparo : 1,14 +/- 0,06 Ir acorde a IEC 60947-4-1
  • Composición de los contactos auxiliares : 1 NA + 1 NC
  • Corriente térmica convencional : 5 A para circuito de señalización
  • Corriente permitida :
    • 1.5 A en 240 V AC-15 para circuito de señalización
      0.1 A en 250 V DC-13 para circuito de señalización
  • Tensión asignada de empleo [Ue] : 690 VAC 0...400 Hz para circuito de alimentación acorde a IEC 60947-4-1
  • Fusible asociado :
    • 4 A gG para circuito de señalización
      4 A BS para circuito de señalización
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Sensibilidad de fallo de fase : Corriente disparo 130% de Ir en de fases, la última a 0
  • Tipo de control :
    • Rojo pulsador - parada
      Azul pulsador - Reajuste
  • Compensación de temperatura : -20…60 °C
  • Conexiones - terminales :
    • Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible sin extremidad de cable
      Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible con
      Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² sólido
      Circuito de alimentación, estado 1 terminales de fijación por tornillo 1 cable(s) 1.5…10 mm² Flexible sin extremidad de cable
      Circuito de alimentación, estado 1 terminales de fijación por tornillo 1 cable(s) 1…4 mm² Flexible con
      Circuito de alimentación, estado 1 terminales de fijación por tornillo 1 cable(s) 1…6 mm² sólido
  • Par de apriete :
    • Circuito de control -1.7 N.m - en terminales de fijación por tornillo
      Circuito de alimentación - 1.7 N.m - en terminales de fijación por tornillo
  • Altura : 66 mm
  • Anchura : 45 mm
  • Profundidad : 70 mm
  • Peso del producto : 0.124 kg

Entorno

  • Tratamiento de protección : TH acorde a IEC 60068
  • Grado de protección IP : IP20 acorde a Activar / desactivar Ig
  • Temperatura ambiente de funcionamiento : -20…60 °C sin disminución acorde a IEC 60947-4-1
  • Temperatura ambiente de almacenamiento : -60…70 °C
  • Resistencia a las llamas : V1 acorde a UL 94
  • Resistencia mecánica :
    • Vibraciones, 6 Gn acorde a IEC 60068-2-6
      Impactos, 15 Gn para 11 ms acorde a IEC 60068-2-7
  • Fuerza dieléctrica : 1.89 kV en 50 Hz acorde a En> 40 A
  • Normas :
    • EN/IEC 60947-4-1
      EN/IEC 60947-5-1
      UL 60947-4-1
      UL 60947-5-1
      CSA C22.2 No 60947-4-1
      CSA C22.2 No 60947-5-1
      GB/T 14048.4
      GB/T 14048.5
      EN 50495
  • Certificaciones de producto :
    • IEC
      UL
      CSA
      CCC
      EAC
      BV
      RINA
      DNV-GL
      LROS (Lloyds Register of Shipping)
      ATEX INERIS
      UKCA

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Sin mercurio : Sí

 Ficha Técnica  Catálogo
