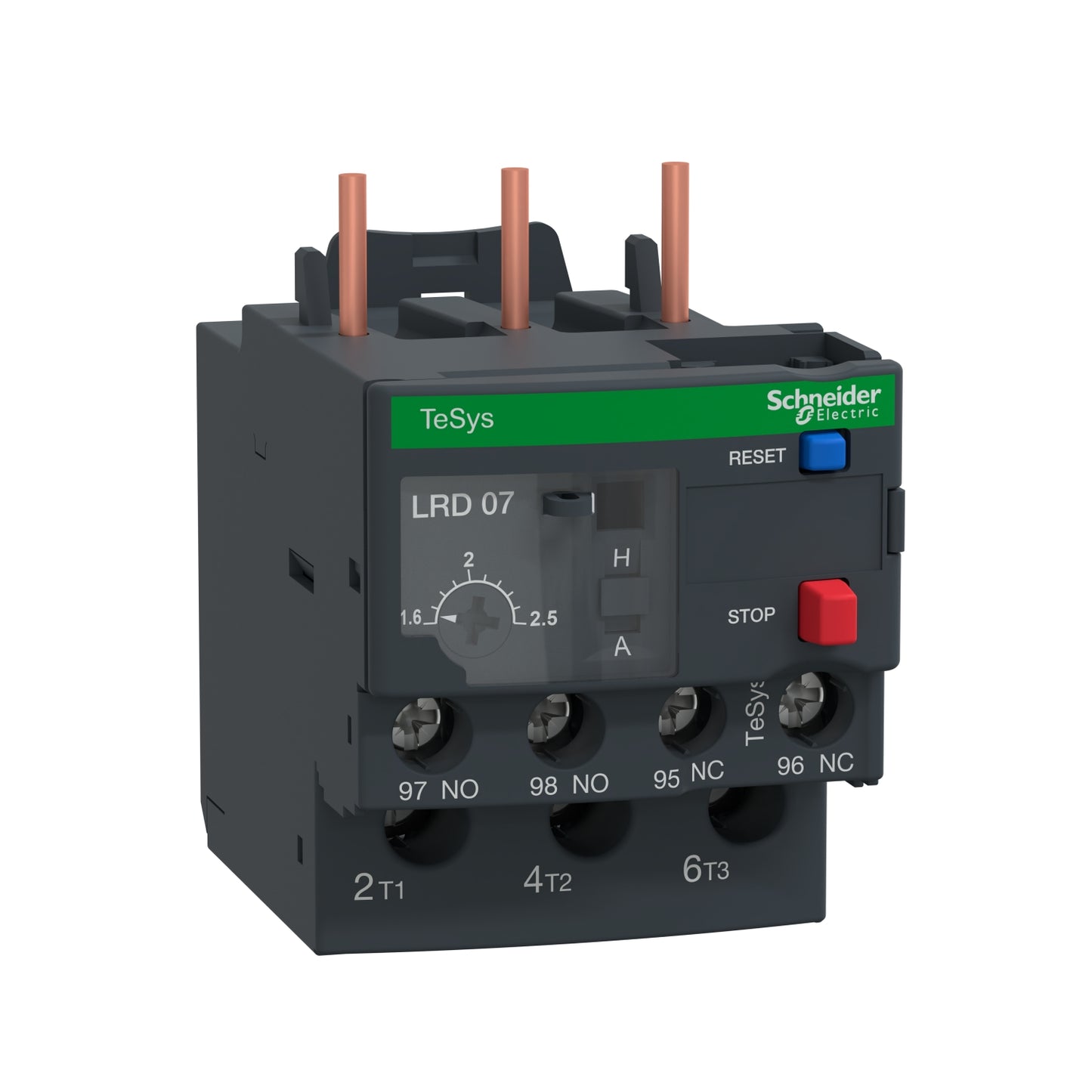

Relé Térmico TeSys LRD - 1.6-2.5A - Clase 10A - LRD07 - SCHNEIDER

  • No incluye IGV
  • S/. 154.28
  • Precio habitual S/. 212.46
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

  Ver el video de LRD07

Descripción

Protegen los motores contra sobrecargas. Deben permitir la sobrecarga temporal que se produce al arrancar y sólo deben dispararse si el tiempo de arranque excesivamente  largo.

Estos relés son combinados con un contactor, protegen la línea y el equipo contra sobrecargas pequeñas y prolongadas. Deben protegerse contra cortocircuitos mediante un guardamotor.

Este tipo de relé es extremadamente confiable y es un dispositivo de costo relativamente bajo.

Están diseñados para proteger la corriente alterna. circuitos y motores contra :

  • sobrecargas
  • fallo de fase
  • tiempos de arranque excesivamente largos
  • Condición prolongada del rotor parado.

La conexión de alimentación LRD01 a LRD35 están diseñados para la conexión mediante terminales de abrazadera de tornillo.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys LRD
  • Tipo de producto : Relé térmico
  • Nombre corto del dispositivo : LRD
  • Aplicación del relé : Protección del motor
  • Compatibilidad del producto :
    • LC1D18
      LC1D38
      LC1D32
      LC1D25
      LC1D12
      LC1D09
  • Tipo de red :
    • AC
    • DC
  • Clase de disparo por sobrecarga : Class 10A acorde a IEC 60947-4-1
  • Rango de ajustes de protección térmica : 1.6…2.5 A
  • Tensión nominal de aislamiento [Ui] :
    • Circuito de alimentación, 1600 V acorde a CSA
      Circuito de alimentación, 1600 V acorde a UL
      Circuito de alimentación: 690 V acorde a IEC 60947-4-1

    Complementario

    • Frecuencia de red : 0...400 Hz
    • Soporte de montaje :
      • Placa, con accesorios específicos
        Carril, con accesorios específicos
        Bajo contactor
    • Umbral de disparo : 1.14 +/- 0.06 Ir acorde a IEC 60947-4-1
    • Composición de los contactos auxiliares : 1NA + 1NC
    • Corriente térmica convencional [Ith] : 5 A para circuito de señalización
    • Corriente permitida :
      • 3 A en 120 V AC-15 para circuito de señalización
        0,22 A en 125 V DC-13 para circuito de señalización
    • Tensión nominal de empleo [Ue] :
      • 690 VAC 0 ... 400 Hz para circuito de alimentación acorde a IEC 60947-4-1
    • Fusible asociado :
      • 4 A gG para circuito de señalización
        4 A BS para circuito de señalización
    • Tensión nominal de resistencia a los choques [Uimp] : 6 kV
    • Sensibilidad de fallo de fase : Corriente disparo 130% de Ir en de fases, la última a 0
    • Tipo de control :
      • Pulsador rojo - parada
        Pulsador azul - reajuste
    • Compensación de temperatura : -20…60 °C
    • Conexiones - terminales :
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible sin terminal
        Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² Flexible con terminal
        Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² sólido sin terminal
        Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 1.5…10 mm² Flexible sin terminal
        Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 1…4 mm² Flexible con terminal
        Circuito de alimentación - terminales de fijación por tornillo 1 cable(s) 1…6 mm² sólido sin terminal
    • Par de apriete :
      • Circuito de control, 1.7 N.m - en terminales de fijación por tornillo
        Circuito de alimentación, 1.7 N.m - en terminales de fijación por tornillo
    • Altura : 66 mm
    • Anchura : 45 mm
    • Profundidad : 70 mm
    • Peso del producto : 0.124 kg

    Entorno

    • Tratamiento de protección : TH acorde a IEC 60068
    • Grado de protección IP : IP20 acorde a IEC 60529
    • Temperatura ambiente de funcionamiento : -20… 60 ° C sin desclasificación acorde a IEC 60947-4-1
    • Temperatura ambiente de almacenamiento : -60…70 °C
    • Resistencia a las llamas : V1 acorde a UL 94
    • Resistencia mecánica :
      • Vibraciones, 6 Gn acorde a IEC 60068-2-6
        Impactos, 15 Gn para 11 ms acorde a IEC 60068-2-7
    • Fuerza dieléctrica : 1.89 kV en 50 Hz acorde a IEC 60947-1
    • Normas :
      • EN/IEC 60947-4-1
        EN/IEC 60947-5-1
        UL 60947-4-1
        UL 60947-5-1
        CSA C22.2 No 60947-4-1
        CSA C22.2 No 60947-5-1
        GB/T 14048.4
        GB/T 14048.5
        EN 50495
    • Certificaciones de producto :
      • IEC
        UL
        CSA
        CCC
        EAC
        BV
        RINA
        DNV-GL
        LROS (Lloyds Register of Shipping)
        ATEX INERIS

      Sostenibilidad

      • Estado de oferta sostenible : Producto Green Premium
      • Sin mercurio : Sí
