Descripción
Está diseñado para proteger los circuitos de AC contra sobrecargas, fallas de fase, tiempos de arranque prolongados y paradas prolongadas del motor.

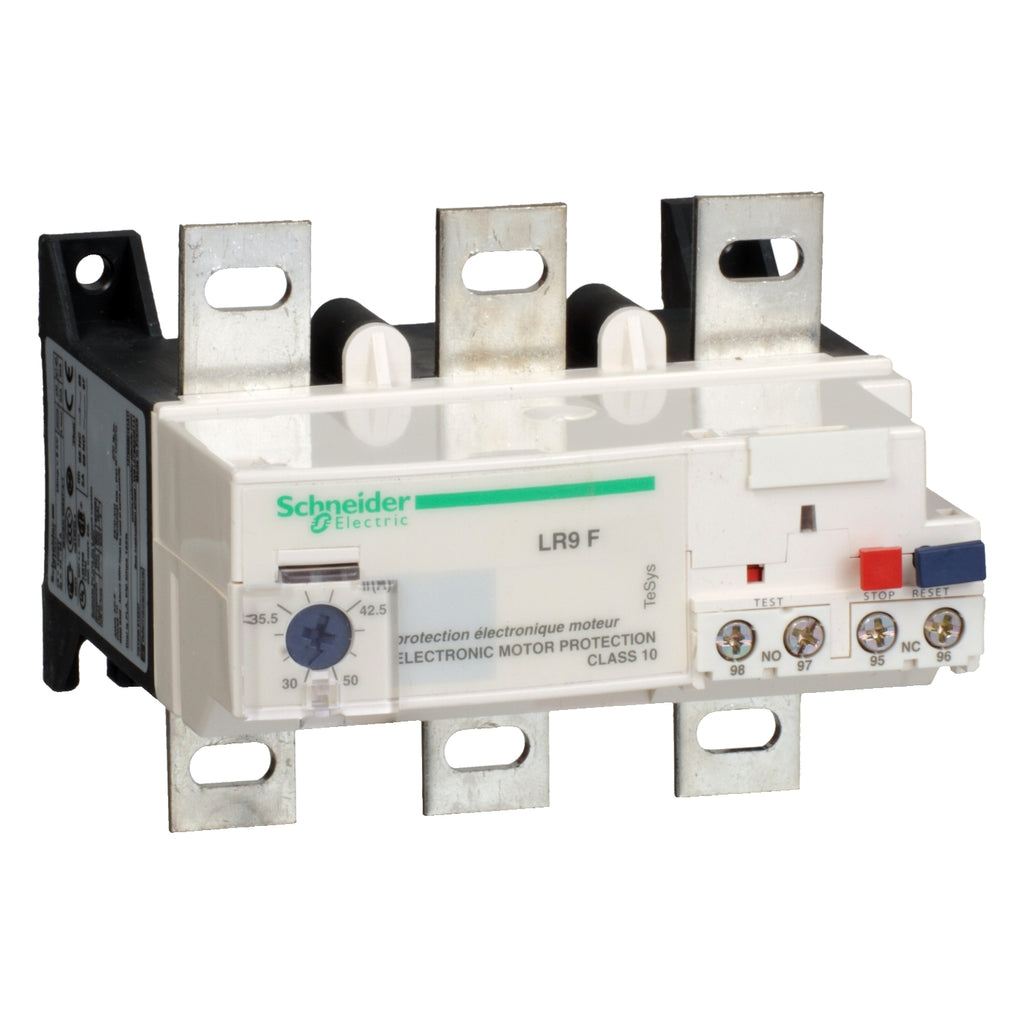

Los relés Tesys LR9F proporcionan la protección esencial de motores en la industria, infraestructura y construcción.
Beneficios
- Protección segura y efectiva
- Fácil de seleccionar
- Fácil de instalar
- Tamaño compacto
- Respeta el medio ambiente
Uso
- Protección estándar de motores
- Protección de línea
- Protección contra sobrecarga, demora, pérdida de fase del motor
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys LRF
- Nombre corto del dispositivo : LR9F
- Tipo de producto : Reles electrónico de sobrecarga térmica
- Aplicación del relé Protección del motor :
- LC1F185...LC1F265
- Tipo de red : AC
- Clase de disparo por sobrecarga : Clase 10
- Rango de ajustes de protección térmica : 132…220 A
Complementario
- Frecuencia de red : 50/60 Hz
- Límites tensión alimentación : 17…32 V
- Soporte de montaje :
- Directo en o contactor
- Placa
- Umbral de disparo : 1,12 +/- 0,06 In desconexión
- Resistencia a sobretensiones : 4 kV
- Tipo y composición de contactos : 1 NA + 1 NC
- Corriente térmica convencional [Ith] :
- 5 A para circuito de control
- Tensión asignada de empleo [Ue] :
- 1000 VAC 50/60 Hz para circuito de alimentación
- Tensión asignada de aislamiento [Ui] :
- Circuito de alimentación - 1000 VAC
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Sensibilidad de fallo de fase : Desconexión en 4 s +/- 20%
- Rearme : Rearme manual en reles frontal
- Tipo de control :
- Dial blanco ajuste de corriente de carga completa
- Test button - rojo
- Pulsador rojo - Reajuste
- Pulsador parada
- Señalizaciones en local : Indicador de disparo
- Compensación de temperatura : -20…70 °C
- Consumo de corriente : <= 5 mA sin carga
- Switching capacity for alarm : 0...150 mA
- Maximum voltage drop : <2.5 V estado cerrado
- Conexiones - terminales :
- Circuito de control - terminales de fijación por tornillo 1 cable 0.75…2.5 mm² - rigidez del cable Flexible - con terminal
- Circuito de control - terminales de fijación por tornillo 1 cable 0.75…2.5 mm² - rigidez del cable sólido
- Circuito de control - terminales de fijación por tornillo 1 cable 0.75…4 mm² - rigidez del cable Flexible - sin terminal
- Circuito de control - terminales de fijación por tornillo 2 cable 1…1.5 mm² - rigidez del cable Flexible - con terminal
- Circuito de control - terminales de fijación por tornillo 2 cable 1…2.5 mm² - rigidez del cable Flexible - sin terminal
- Circuito de control - terminales de fijación por tornillo 2 cable 1 mm² - rigidez del cable sólido
- Circuito de alimentación - terminales cerrados M10
- Tightening torque :
- Circuito de control - 1.2 N.m en terminales de fijación por tornillo
- Circuito de alimentación - 35 N.m en terminales de fijación por tornillo
- Altura : 101 mm
- Anchura : 115 mm
- Profundidad : 123.5 mm
- Peso del producto : 0.95 kg
Entorno
- Normas :
- IEC 60255-17
- IEC 60947-4-1
- IEC 60255-8
- VDE 0660
- EN 60947-4-1
- Certificaciones de producto :
- UL
- CSA
- Tratamiento de protección : TH
- Grado de protección IP : IP20
- Temperatura ambiente de funcionamiento : -20…55 °C
- Temperatura ambiente de almacenamiento : -40…85 °C
- Altitud máxima de funcionamiento :
- <= 2000 m sin disminución
- Resistencia al fuego : 850 °C
- Resistencia mecánica :
- Impactos - 13 Gn for 11 ms
- Vibraciones 5...300 Hz - 2 Gn
- Fuerza dieléctrica : 6 kV 50 H
- Compatibilidad electromagnética :
- Resistencia a descarga electrostática, estado 1 6 kV en modo indirecto
- Resistencia a descarga electrostática, estado 1 8 kV en aire
- Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - 10 V/m
- Prueba de inmunidad ante oscilaciones rápidas - 2 kV
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
