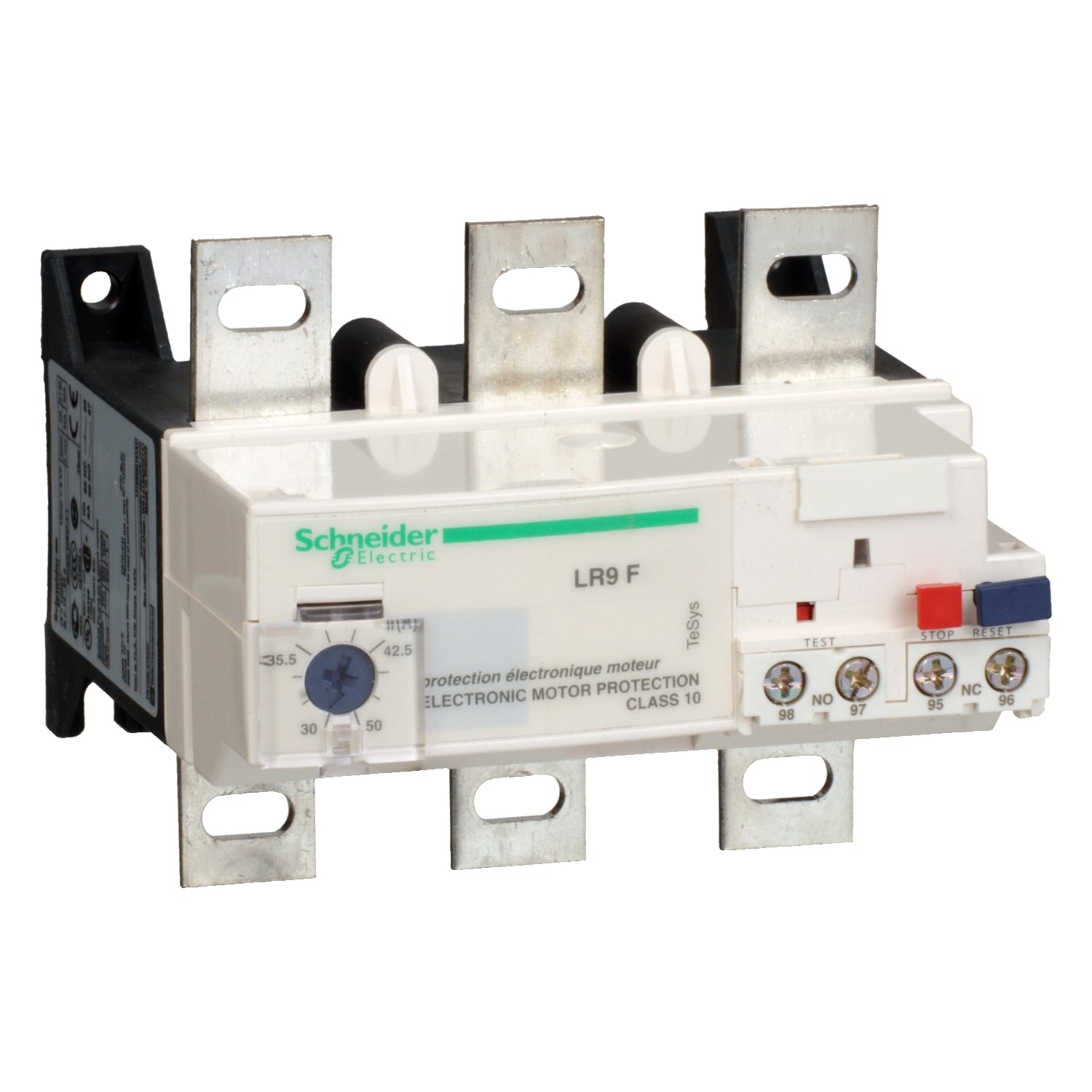

Relé Térmico Electrónico TeSys F - 48-80A - Clase 10 - LR9F5363 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

Está diseñado para proteger los circuitos de AC contra sobrecargas, fallas de fase, tiempos de arranque prolongados y paradas prolongadas del motor.

Los relés Tesys LR9F proporcionan la protección esencial de motores en la industria, infraestructura y construcción.

Beneficios

  • Protección segura y efectiva
  • Fácil de seleccionar
  • Fácil de instalar
  • Tamaño compacto
  • Respeta el medio ambiente

    Uso

    • Protección estándar de motores
    • Protección de línea
    • Protección contra sobrecarga, demora, pérdida de fase del motor

    Especificaciones

    Principal

    • Gama : TeSys
    • Nombre del producto : TeSys LRF
    • Nombre corto del dispositivo : LR9F
    • Tipo de producto : Reles electrónico de sobrecarga térmica
    • Aplicación del relé Protección del motor :
        • LC1F115...LC1F185
    • Tipo de red : AC
    • Clase de disparo por sobrecarga : Clase 10
    • Rango de ajustes de protección térmica : 48…80 A

    Complementario

    • Frecuencia de red : 50/60 Hz
    • Límites tensión alimentación : 17…32 V
    • Soporte de montaje :
        • Directo en o contactor
        • Placa
    • Umbral de disparo : 1,12 +/- 0,06 In desconexión
    • Resistencia a sobretensiones : 4 kV
    • Tipo y composición de contactos : 1 NA + 1 NC
    • Corriente térmica convencional [Ith] :
        • 5 A para circuito de control
    • Tensión asignada de empleo [Ue] :
        • 1000 VAC 50/60 Hz para circuito de alimentación
    • Tensión asignada de aislamiento [Ui] :
        • Circuito de alimentación - 1000 VAC
    • Tensión asignada de resistencia a los choques [Uimp] : 8 kV
    • Sensibilidad de fallo de fase : Desconexión en 4 s +/- 20%
    • Rearme : Rearme manual en reles frontal
    • Tipo de control :
        • Dial blanco ajuste de corriente de carga completa
        • Test button - rojo
        • Pulsador rojo - Reajuste
        • Pulsador parada
    • Señalizaciones en local : Indicador de disparo
    • Compensación de temperatura : -20…70 °C
    • Consumo de corriente : <= 5 mA sin carga
    • Switching capacity for alarm : 0...150 mA
    • Maximum voltage drop : <2.5 V estado cerrado
    • Conexiones - terminales :
        • Circuito de control - terminales de fijación por tornillo 1 cable 0.75…2.5 mm² - rigidez del cable Flexible - con terminal
        • Circuito de control - terminales de fijación por tornillo 1 cable 0.75…2.5 mm² - rigidez del cable sólido
        • Circuito de control - terminales de fijación por tornillo 1 cable 0.75…4 mm² - rigidez del cable Flexible - sin terminal
        • Circuito de control - terminales de fijación por tornillo 2 cable 1…1.5 mm² - rigidez del cable Flexible - con terminal
        • Circuito de control - terminales de fijación por tornillo 2 cable 1…2.5 mm² - rigidez del cable Flexible - sin terminal
        • Circuito de control - terminales de fijación por tornillo 2 cable 1 mm² - rigidez del cable sólido
        • Circuito de alimentación - terminales cerrados M10
    • Tightening torque :
        • Circuito de control - 1.2 N.m en terminales de fijación por tornillo
        • Circuito de alimentación - 35 N.m en terminales de fijación por tornillo
    • Altura : 96 mm
    • Anchura : 115 mm
    • Profundidad : 123.5 mm
    • Peso del producto : 0.9 kg

    Entorno

    • Normas :
        • IEC 60255-17
        • IEC 60947-4-1
        • IEC 60255-8
        • VDE 0660
        • EN 60947-4-1
    • Certificaciones de producto :
        • UL
        • CSA
    • Tratamiento de protección : TH
    • Grado de protección IP : IP20
    • Temperatura ambiente de funcionamiento : -20…55 °C
    • Temperatura ambiente de almacenamiento : -40…85 °C
    • Altitud máxima de funcionamiento :
        • <= 2000 m sin disminución
    • Resistencia al fuego : 850 °C
    • Resistencia mecánica :
        • Impactos - 13 Gn for 11 ms
        • Vibraciones 5...300 Hz - 2 Gn
    • Fuerza dieléctrica : 6 kV 50 H
    • Compatibilidad electromagnética :
        • Resistencia a descarga electrostática, estado 1 6 kV en modo indirecto
        • Resistencia a descarga electrostática, estado 1 8 kV en aire
        • Prueba de inmunidad de la radiofrecuencia radiada del campo electromagnético - 10 V/m
        • Prueba de inmunidad ante oscilaciones rápidas - 2 kV

    Sostenibilidad

    • Estado de oferta sostenible : Producto Green Premium
    • Directiva RoHS UE : Conforme
    • Sin mercurio : Sí
