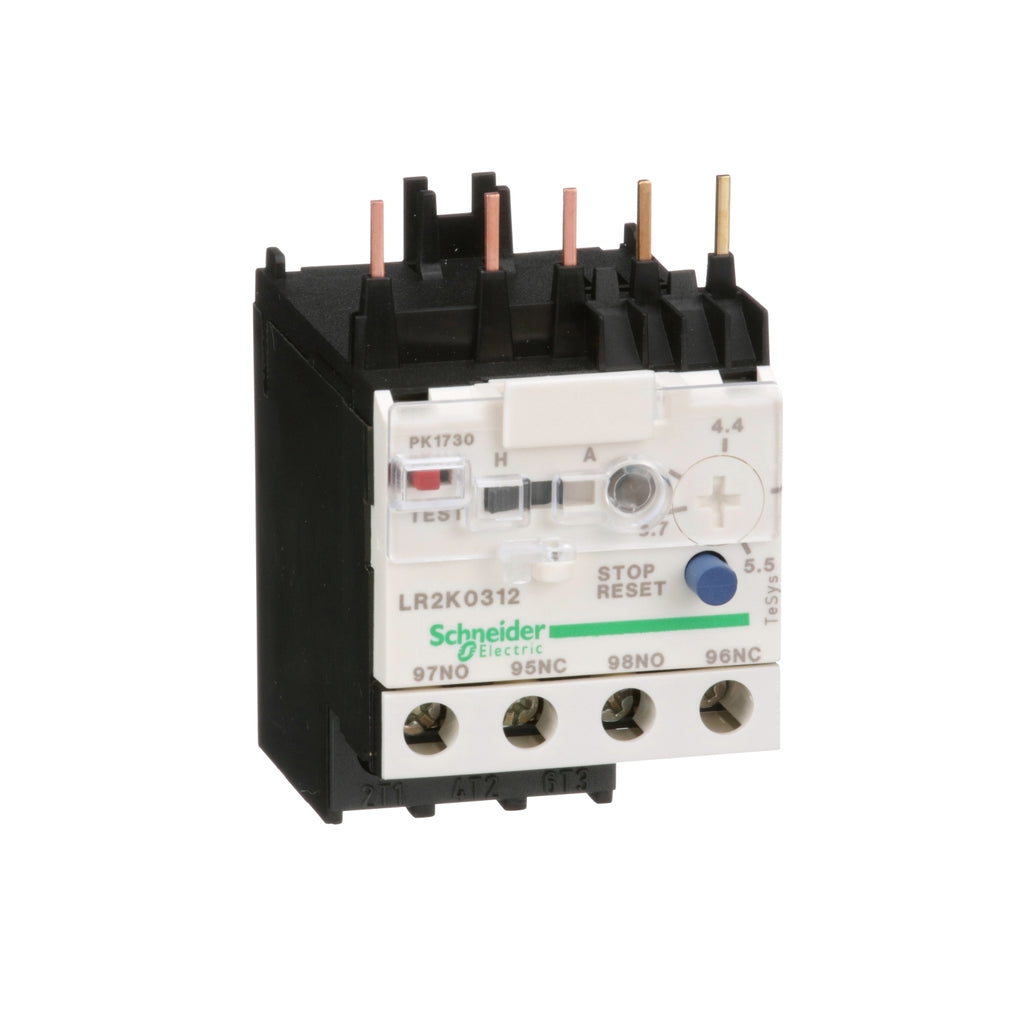

Relé Tripolar de Protección Térmica TeSys K - 3.7-5.5A - Clase 10A - LR2K0312 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Descripción

Está diseñado para proteger los circuitos de AC contra sobrecargas, fallas de fase, tiempos de arranque prolongados y paradas prolongadas del motor.

Se combina con el contactor TeSys LC1K06 para formar un arrancador extremadamente compacto o se pueden montar independiente en riel DIN.

Los relés Tesys K proporcionan la protección esencial de motores en la industria, infraestructura y construcción.

Beneficios

  • Protección segura y efectiva
  • Fácil de seleccionar
  • Fácil de instalar
  • Tamaño compacto
  • Respeta el medio ambiente

Uso

  • Protección estándar de motores
  • Protección de línea
  • Protección contra sobrecarga, demora, pérdida de fase del motor

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto TeSys : LRK
  • Tipo de producto : Relé térmico
  • Nombre corto del dispositivo : LR2K
  • Aplicación del relé : Protección del motor
  • Compatibilidad del producto :
      • LC1K
      • LC7K
      • LP4K
      • LP1K
  • Tipo de red :
      • AC
      • DC
  • Clase de disparo por sobrecarga : Clase 10A
  • Rango de ajustes de protección térmica : 3.7…5.5 A
  • Tensión asignada de aislamiento [Ui] :
      • Circuito de alimentación - 690 V

Complementario

  • Frecuencia de red : <= 400 Hz
  • Soporte de montaje :
      • Bajo contactor
      • Placa, con accesorios específicos
      • Carril, con accesorios específicos
  • Composición de los contactos auxiliares : 1 NA + 1 NC
  • Corriente térmica convencional [Ith] : 6 A para circuito de señalización
  • Tensión asignada de empleo [Ue] :
      • <= 690 V para circuito de alimentación
      • 690 VAC AC-15 para circuito de señalización
      • 250 VDC DC-13 para circuito de señalización
  • Fusible asociado :
      • 6 A gG para circuito de señalización
  • Tensión asignada de resistencia a los choques [Uimp] : 6 kV
  • Potencia total disipada por polo : 2 W
  • Sensibilidad de fallo de fase : Sí
  • Señalizaciones en local : Indicador de disparo - amarillo
  • Tipo de control :
      • Rojo pulsador - función de test de disparo
      • Azul pulsador - paro y borrado manual
      • conm. selector - manual o automático Reajuste
  • Conexiones - terminales :
      • Terminales de fijación por tornillo 1 cable(s) 1.5…4 mm² sólido
      • Terminales de fijación por tornillo 2 cable(s) 1.5…4 mm² sólido
      • Terminales de fijación por tornillo 1 cable(s) 0.75…4 mm² Flexible sin extremidad de cable
      • Terminales de fijación por tornillo 2 cable(s) 0.75…4 mm² Flexible sin extremidad de cable
      • Terminales de fijación por tornillo 1 cable(s) 0.34…2.5 mm² Flexible con
      • Terminales de fijación por tornillo 2 cable(s) 0.34…1.5 mm² Flexible con
  • Par de apriete :
      • 1.3 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
      • 1.3 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
  • Altura : 58 mm
  • Anchura : 45 mm
  • Profundidad : 65 mm
  • Peso del producto : 0.145 kg

Entorno

  • Normas :
      • NF C 63-650
      • IEC 60947
      • BS 4941
      • VDE 0660
  • Certificaciones de producto :
      • CSA
      • UL
  • Tratamiento de protección : TC
  • Grado de protección IP : 410
  • Temperatura ambiente de funcionamiento :
      • -20…55 °C sin disminución
      • -30…60 °C con restricciones
  • Temperatura ambiente de almacenamiento : -40…70 °C
  • Altitud máxima de funcionamiento : 2000 m sin disminución
  • Resistencia al fuego : 850 °C
  • Resistencia a las llamas : V1
  • Resistencia mecánica :
      • Impactos contacto NA - 10 Gn para 11 ms
      • Impactos contacto NC - 10 Gn para 11 ms
      • Vibraciones contacto NA - 2 Gn, 5...300 Hz
      • Vibraciones contacto NC - 2 Gn, 5...300 Hz

Sostenibilidad

  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
