Descripción

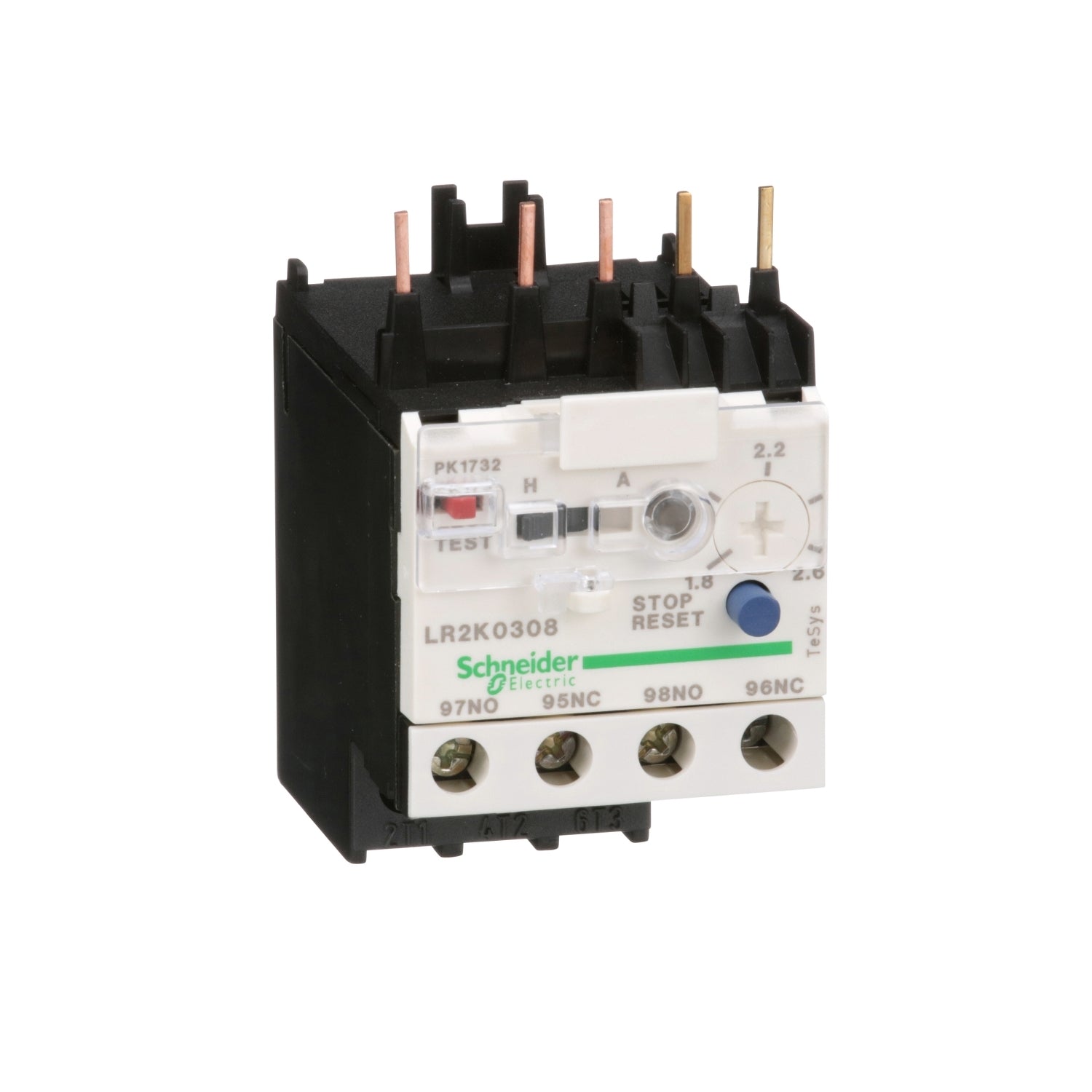

Está diseñado para proteger los circuitos de AC contra sobrecargas, fallas de fase, tiempos de arranque prolongados y paradas prolongadas del motor.
Se combina con el contactor TeSys LC1K06 para formar un arrancador extremadamente compacto o se pueden montar independiente en riel DIN.
Los relés Tesys K proporcionan la protección esencial de motores en la industria, infraestructura y construcción.
Beneficios
- Protección segura y efectiva
- Fácil de seleccionar
- Fácil de instalar
- Tamaño compacto
- Respeta el medio ambiente
Uso
- Protección estándar de motores
- Protección de línea
- Protección contra sobrecarga, demora, pérdida de fase del motor
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto TeSys : LRK
- Tipo de producto : Relé térmico
- Nombre corto del dispositivo : LR2K
- Aplicación del relé : Protección del motor
- Compatibilidad del producto :
- LC1K
- LC7K
- LP4K
- LP1K
- Tipo de red :
- AC
- DC
- Clase de disparo por sobrecarga : Clase 10A
- Rango de ajustes de protección térmica : 1.8…2.6 A
- Tensión asignada de aislamiento [Ui] :
- Circuito de alimentación - 690 V
Complementario
- Frecuencia de red : <= 400 Hz
- Soporte de montaje :
- Bajo contactor
- Placa, con accesorios específicos
- Carril, con accesorios específicos
- Composición de los contactos auxiliares : 1 NA + 1 NC
- Corriente térmica convencional [Ith] : 6 A para circuito de señalización
- Tensión asignada de empleo [Ue] :
- <= 690 V para circuito de alimentación
- 690 VAC AC-15 para circuito de señalización
- 250 VDC DC-13 para circuito de señalización
- Fusible asociado :
- 6 A gG para circuito de señalización
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Potencia total disipada por polo : 2 W
- Sensibilidad de fallo de fase : Sí
- Señalizaciones en local : Indicador de disparo - amarillo
- Tipo de control :
- Rojo pulsador - función de test de disparo
- Azul pulsador - paro y borrado manual
- conm. selector - manual o automático Reajuste
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 1.5…4 mm² sólido
- Terminales de fijación por tornillo 2 cable(s) 1.5…4 mm² sólido
- Terminales de fijación por tornillo 1 cable(s) 0.75…4 mm² Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 0.75…4 mm² Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 0.34…2.5 mm² Flexible con
- Terminales de fijación por tornillo 2 cable(s) 0.34…1.5 mm² Flexible con
- Par de apriete :
- 1.3 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
- 1.3 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
- Altura : 58 mm
- Anchura : 45 mm
- Profundidad : 65 mm
- Peso del producto : 0.145 kg
Entorno
- Normas :
- NF C 63-650
- IEC 60947
- BS 4941
- VDE 0660
- Certificaciones de producto :
- CSA
- UL
- Tratamiento de protección : TC
- Grado de protección IP : 410
- Temperatura ambiente de funcionamiento :
- -20…55 °C sin disminución
- -30…60 °C con restricciones
- Temperatura ambiente de almacenamiento : -40…70 °C
- Altitud máxima de funcionamiento : 2000 m sin disminución
- Resistencia al fuego : 850 °C
- Resistencia a las llamas : V1
- Resistencia mecánica :
- Impactos contacto NA - 10 Gn para 11 ms
- Impactos contacto NC - 10 Gn para 11 ms
- Vibraciones contacto NA - 2 Gn, 5...300 Hz
- Vibraciones contacto NC - 2 Gn, 5...300 Hz
Sostenibilidad
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
