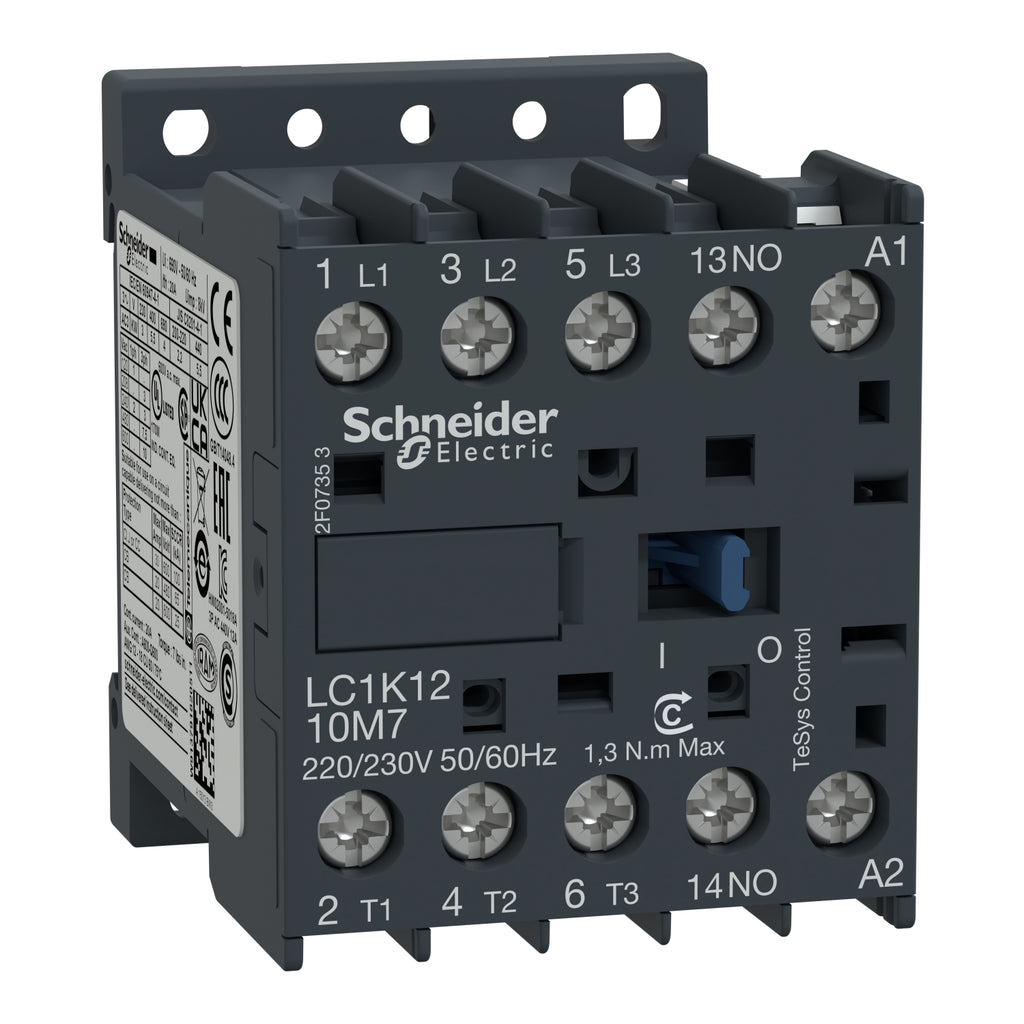

Contactor Tripolar TeSys K - 4HP(220V)/7HP(440V) - 12A(AC3) - 1NA - Bobina 220VAC - LC1K1210M7 - SCHNEIDER

  • No incluye IGV
  • Precio habitual S/. 0.00
El IGV 18% y los gastos de envío se calcularán en la cotización final. Selector de productos. Chatear con soporte técnico.


¿Tienes alguna consulta o duda? Revisa las preguntas frecuentes.

Especificaciones

Principal

  • Gama : TeSys
  • Tipo de producto o componente : Contactor
  • Nombre del producto : TeSys K
  • Nombre corto del dispositivo : LC1K
  • Aplicación del dispositivo : Control
  • Aplicación del contactor :
      • Control del motor
      • Carga resistiva

Complementario

  • Categoría de empleo :
      • AC-3
      • AC-4
      • AC-1
  • Número de polos : 3P
  • Power pole contact composition : 3 NA
  • Tensión asignada de empleo [Ue] :
      • Circuito de alimentación - 690 VAC 50/60 Hz
      • Circuito de señalización - <= 690 VAC 50/60 Hz
  • Corriente asignada de empleo [Ie] :
      • 20 A 50 °C en <= 440 VAC AC-1 para circuito de alimentación
      • 12 A en <= 440 VAC AC-3 para circuito de alimentación
      • 16 A 70 °C en 690 VAC AC-1 para circuito de alimentación
  • Tipo de circuito de control : AC en 50/60 Hz
  • Tensión del circuito de control [Uc] : 220...230 VAC 50/60 Hz
  • Potencia del motor en kW :
      • 4 kW en 480 V CA 50/60 Hz AC-3
      • 4 kW en 500...600 V CA 50/60 Hz AC-3
      • 4 kW en 660...690 V CA 50/60 Hz AC-3
      • 2.2 kW en 400 V CA 50/60 Hz AC-4
      • 3 kW en 220...230 V CA 50/60 Hz AC-3
      • 5.5 kW en 380...415 V CA 50/60 Hz AC-3
      • 5.5 kW en 440 V CA 50/60 Hz AC-3
  • Composición de los contactos auxiliares : 1 NA
  • Tensión asignada de resistencia a los choques [Uimp] : 8 kV
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] :
      • 20 A en <50 °C para circuito de alimentación
      • 10 A en <50 °C para circuito de señalización
  • Irms poder de conexión nominal :
      • 144 A AC para circuito de alimentación
      • 144 A AC para circuito de alimentación
      • 110 A AC para circuito de señalización
  • Poder asignado de corte :
      • 110 A en 440 V
      • 80 A en 500 V
      • 70 A en 660...690 V
  • Corriente temporal admisible [Icw] :
      • 115 A en <50 °C - 1 s para circuito de alimentación
      • 105 A en <50 °C - 5 s para circuito de alimentación
      • 100 A en <50 °C - 10 s para circuito de alimentación
      • 75 A en <50 °C - 30 s para circuito de alimentación
      • 55 A en <50 °C - 1 min para circuito de alimentación
      • 50 A en <50 °C - 3 min para circuito de alimentación
      • 80 A - 1 s para circuito de señalización
      • 90 A - 500 ms para circuito de señalización
      • 110 A - 100 ms para circuito de señalización
      • 25 A en <50 °C - >= 15 min para circuito de alimentación
  • Fusible asociado :
      • 25 A gG en <= 440 V para circuito de alimentación
      • 25 A aM para circuito de alimentación
      • 10 A gG para circuito de señalización
      • 10 A gG para circuito de señalización
  • Impedancia media : 3 mOhm - Ith 20 A 50 Hz para circuito de alimentación
  • Tensión asignada de aislamiento [Ui] : 690 V
  • Resistencia de aislamiento : > 10 MOhm para circuito de señalización
  • Consumo a la llamada en VA : 30 VA 20 °C
  • Consumo de mantenimiento en VA : 4.5 VA 20 °C
  • Disipación de calor : 1.3 W
  • Límites de tensión del circuito de control :
      • Operactiva, estado 1 0.8...1.15 Uc 50 °C
      • Desconexión, estado 1 0.2...0.75 Uc 50 °C
  • Conexiones - terminales :
      • Terminales de fijación por tornillo 1 cable(s) 1.5…4 mm²sólido
      • Terminales de fijación por tornillo 1 cable(s) 0.75…4 mm²Flexible sin extremidad de cable
      • Terminales de fijación por tornillo 1 cable(s) 0.34…2.5 mm²Flexible con
      • Terminales de fijación por tornillo 2 cable(s) 1.5…4 mm²sólido
      • Terminales de fijación por tornillo 2 cable(s) 0.75…4 mm²Flexible sin extremidad de cable
      • Terminales de fijación por tornillo 2 cable(s) 0.34…1.5 mm²Flexible con
  • Rango de operación : 3600 cyc/h
  • Tipo de contactos auxiliares : tipo instantáneo 1 NA
  • Frecuencia del circuito de señalización : <= 400 Hz
  • Corriente mínima de conmutación : 5 mA para circuito de señalización
  • Tensión mínima de conmutación : 17 V para circuito de señalización
  • Tipo de montaje :
      • Carril
      • Placa
  • Par de apriete :
      • 1.3 N.m - en terminales de fijación por tornillo - con destornillador Philips nº
      • 1.3 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
  • Duración de maniobra :
      • 10...20 ms desact. bobina y apertura NA
      • 10...20 ms activ. de bobina y cierre NA
  • Nivel de fiabilidad de seguridad :
      • B10d = 1369863 ciclos contactor con carga nominal
      • B10d = 20000000 ciclos contactor con carga mecánica
  • Distancia de no superposición : 0.5 mm
  • Endurancia mecánica : 10 Mciclos
  • Durabilidad eléctrica : 1.3 Mciclos 6 A AC-3 en Ue <= 440 V
  • Resistencia mecánica :
      • Impactos contactor cerrado en eje X, estado 1 10 Gn para 11 ms
      • Impactos contactor cerrado en eje Y, estado 1 15 Gn para 11 ms
      • Impactos contactor cerrado en eje Y, estado 1 15 Gn para 11 ms
      • Impactos contactor abierto en eje X, estado 1 6 Gn para 11 ms
      • Impactos contactor abierto en eje Y, estado 1 10 Gn para 11 ms
      • Impactos contactor abierto en eje Y, estado 1 10 Gn para 11 ms
      • Vibraciones conector cerrado, estado 1 4 Gn, 5...300 Hz
      • Vibraciones conector abierto, estado 1 2 Gn, 5...300 Hz
  • Altura : 58 mm
  • Anchura : 45 mm
  • Profundidad : 57 mm
  • Peso del producto : 0.18 kg

Entorno

  • Normas :
      • BS 5424
      • IEC 60947
      • NF C 63-110
      • VDE 0660
  • Certificaciones de producto :
      • UL
      • CSA
  • Grado de protección IP : 410
  • Tratamiento de protección : TC
  • Temperatura ambiente de almacenamiento : -50…80 °C
  • Altitud máxima de funcionamiento : 2000 m sin
  • Resistencia a las llamas :
      • V1
      • Requerimiento 2

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Conforme con REACh sin SVHC : Sí
  • Sin mercurio : Sí

Ficha Técnica
