Especificaciones
Principal
- Gama : TeSys
- Tipo de producto o componente : Contactor

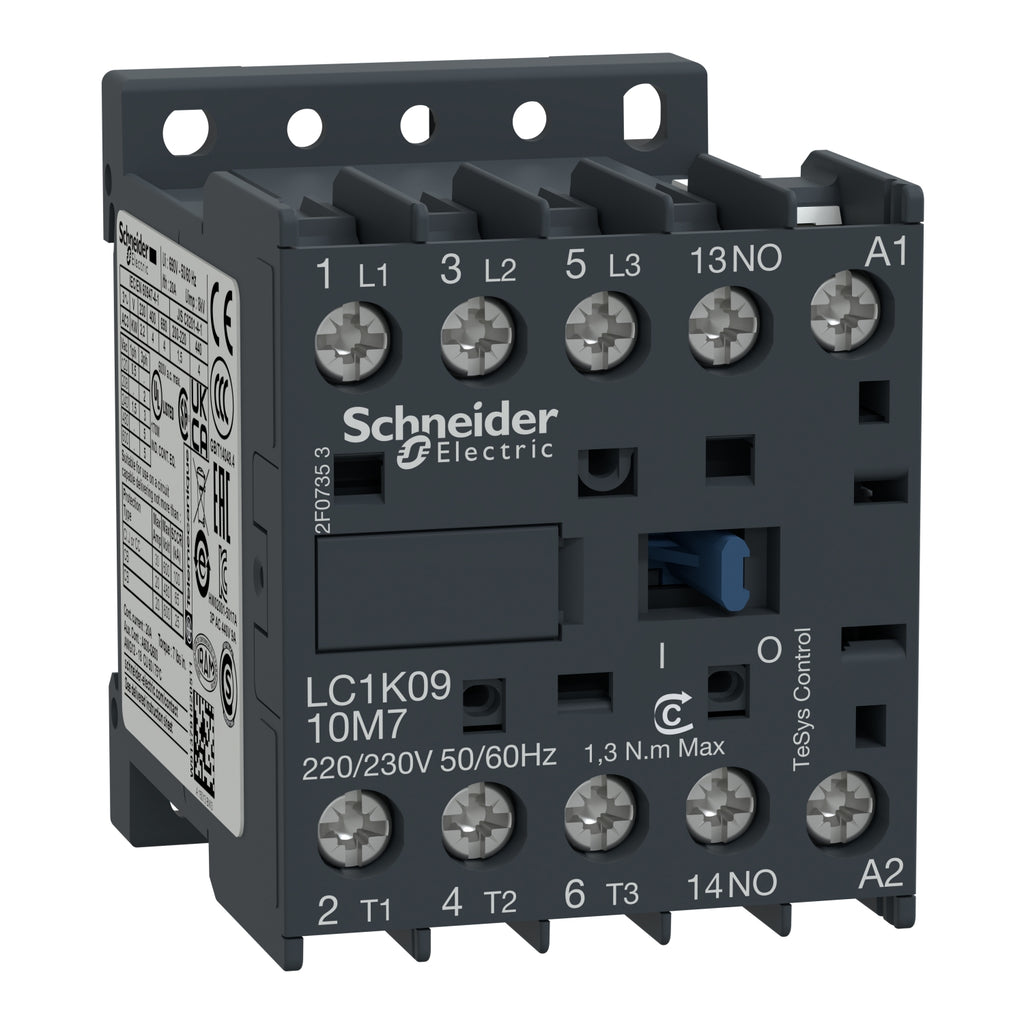

- Nombre del producto : TeSys K
- Nombre corto del dispositivo : LC1K
- Aplicación del dispositivo : Control
- Aplicación del contactor :
- Control del motor
- Carga resistiva
Complementario
- Categoría de empleo :
- AC-3
- AC-4
- AC-1
- Número de polos : 3P
- Power pole contact composition : 3 NA
- Corriente asignada de empleo [Ie] :
- 20 A 50 °C) en <= 440 VAC AC-1 para circuito de alimentación
- 9 A en <= 440 VAC AC-3 para circuito de alimentación
- 16 A 70 °C) en 690 VAC AC-1 para circuito de alimentación
- Tipo de circuito de control : AC en 50/60 Hz
- Tensión del circuito de control [Uc] : 220...230 VAC 50/60 Hz
- Potencia del motor en kW :
- 2.2 kW en 220...230 VAC 50/60 Hz AC-3
- 4 kW en 380...415 VAC 50/60 Hz AC-3
- 4 kW en 440 VAC 50/60 Hz AC
- 4 kW en 480 VAC 50/60 Hz AC
- 4 kW en 500...600 VAC 50/60 Hz AC-3
- 4 kW en 660...690 VAC 50/60 Hz AC-3
- 2.2 kW en 400 VAC 50/60 Hz AC-4
- Composición de los contactos auxiliares : 1 NA
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Categoría de sobretensión : III
- Corriente térmica convencional [Ith] :
- 20 A en <50 °C para circuito de alimentación
- 10 A en <50 °C para circuito de señalización
- Irms poder de conexión nominal :
- 110 A AC para circuito de alimentación
- 110 A AC para circuito de alimentación
- 110 A AC para circuito de señalización
- Poder asignado de corte :
- 110 A en 415 V
- 110 A en 440 V
- 80 A en 500 V
- 110 A en 220...230 V
- 110 A en 380...400 V
- 70 A en 660...690 V
- Fusible asociado :
- 25 A gG en <= 440 V para circuito de alimentación
- 25 A aM para circuito de alimentación
- 10 A gG para circuito de señalización
- 10 A gG para circuito de señalización
- Impedancia media : 3 mOhm - Ith 20 A 50 Hz para circuito de alimentación
- Tensión asignada de aislamiento [Ui] : 690 V
- Resistencia de aislamiento : > 10 MOhm para circuito de señalización
- Consumo a la llamada en VA : 30 VA 20 °C
- Consumo de mantenimiento en VA : 4.5 VA 20 °C
- Disipación de calor : 1.3 W
- Límites de tensión del circuito de control :
- Operactiva, estado 1 0.8...1.15 Uc 50 °C
- Desconexión, estado 1 0.2...0.75 Uc 50 °C
- Conexiones - terminales :
- Terminales de fijación por tornillo 1 cable(s) 1.5…4 mm²sólido
- Terminales de fijación por tornillo 1 cable(s) 0.75…4 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 1 cable(s) 0.34…2.5 mm²Flexible con
- Terminales de fijación por tornillo 2 cable(s) 1.5…4 mm²sólido
- Terminales de fijación por tornillo 2 cable(s) 0.75…4 mm²Flexible sin extremidad de cable
- Terminales de fijación por tornillo 2 cable(s) 0.34…1.5 mm²Flexible con
- Rango de operación : 3600 cyc/h
- Tipo de contactos auxiliares : tipo instantáneo 1 NA
- Frecuencia del circuito de señalización : <= 400 Hz
- Corriente mínima de conmutación : 5 mA para circuito de señalización
- Tensión mínima de conmutación : 17 V para circuito de señalización
- Tipo de montaje :
- Carril
- Placa
- Par de apriete :
- 1.3 N.m - en terminales de fijación por tornillo - con destornillador Philips nº
- 1.3 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
- Duración de maniobra :
- 10...20 ms desact. bobina y apertura NA
- 10...20 ms activ. de bobina y cierre NA
- Nivel de fiabilidad de seguridad :
- B10d = 1369863 ciclos contactor con carga nominal
- B10d = 20000000 ciclos contactor con carga mecánica
- Distancia de no superposición : 0.5 mm
- Resistencia mecánica :
- Impactos contactor cerrado en eje X, estado 1 10 Gn para 11 ms
- Impactos contactor cerrado en eje Y, estado 1 15 Gn para 11 ms
- Impactos contactor cerrado en eje Y, estado 1 15 Gn para 11 ms
- Impactos contactor abierto en eje X, estado 1 6 Gn para 11 ms
- Impactos contactor abierto en eje Y, estado 1 10 Gn para 11 ms
- Impactos contactor abierto en eje Y, estado 1 10 Gn para 11 ms
- Vibraciones conector cerrado, estado 1 4 Gn, 5...300 Hz
- Vibraciones conector abierto, estado 1 2 Gn, 5...300 Hz
- Altura : 58 mm
- Anchura : 45 mm
- Profundidad : 57 mm
- Peso del producto : 0.18 kg
Entorno
- Normas :
- BS 5424
- IEC 60947
- NF C 63-110
- VDE 0660
- Certificaciones de producto :
- UL
- CSA
- Grado de protección IP : 410
- Tratamiento de protección : TC
- Temperatura ambiente de almacenamiento : -50…80 °C
- Altitud máxima de funcionamiento : 2000 m sin
- Resistencia a las llamas :
- V1
- Requerimiento 2
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Conforme con REACh sin SVHC : Sí
- Sin mercurio : Sí
