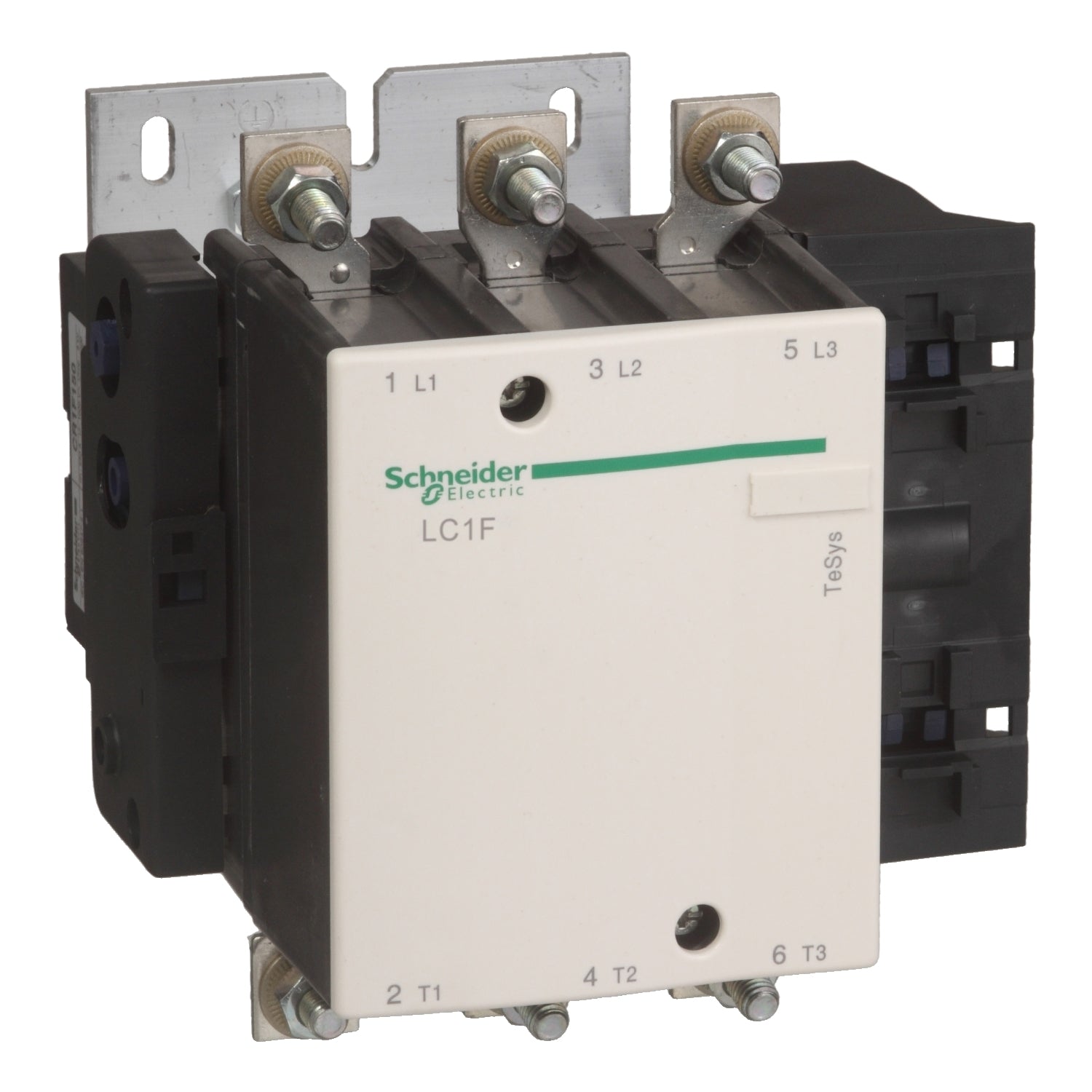

Contactor Tripolar TeSys F - 54HP(220V)/108HP(440V) - 150A(AC3) - Bobina 220VAC - LC1F150M7 - SCHNEIDER

  • En oferta
  • Precio habitual S/. 0.00


Descripción

La serie de contactores TeSys F está diseñada específicamente para las aplicaciones de conmutación de motores y potencia más exigentes.

TeSys F es adecuado para el control de todo tipo de motores y circuitos de distribución en la industria, la infraestructura y la construcción.

Los contactores de línea F y los relés de sobrecarga ofrecen un rendimiento comprobado para cargas resistivas o grandes aplicaciones de arranque de motores, como ventiladores, trituradoras, bombas, compresores y grúas aéreas.

Beneficios

  • Alto rendimiento en aplicaciones de control de motores y cambio de potencia.
  • Fiabilidad probada con alta durabilidad mecánica y eléctrica.
  • Los contactores AC-3 son los arrancadores de motor ideales que ofrecen una selección rápida y sencilla.
  • Mantenimiento rápido y fácil, tiene una amplia gama de accesorios comunes para mejorar la flexibilidad, la funcionalidad y la seguridad..
  • Ofrecen una configuración rápida y simple, manteniendo el cumplimiento de los estándares internacionales.

Uso

  • Conmutación de motores en condiciones de servicio normales o severas.
  • Sistemas de control industrial.
  • Control de alimentación e interruptores de señalización.

Especificaciones

Principal

  • Gama : TeSys
  • Nombre del producto : TeSys F
  • Tipo de producto : Contactor
  • Nombre corto del dispositivo : LC1F
  • Aplicación del contactor :
      • Carga resistiva
      • Control del motor
  • Categoría de empleo :
      • AC-1
      • AC-4
      • AC-3
  • Número de polos : 3
  • Power pole contact composition : 3 NA
  • Tensión asignada de empleo [Ue] :
  • Corriente asignada de empleo [Ie] : <= 690 VAC 50/60 Hz
      • 250 A 40 °C en <= 440 VAC AC-1
      • 150 A 55 °C en <= 440 VAC AC-3
  • Potencia del motor en kW :
      • 75 kW en 380...400 VAC 50/60 Hz - AC-3
      • 80 kW en 415 VAC 50/60 Hz - AC-3
      • 80 kW en 440 VAC 50/60 Hz - AC-3
      • 90 kW en 500 VAC 50/60 Hz - AC-3
      • 100 kW en 660...690 VAC 50/60 Hz - AC-3
      • 40 kW en 220...230 VAC 50/60 Hz - AC-3
      • 22 kW en 400 VAC 50/60 Hz - AC-4
  •  Tensión del circuito de control [Uc] : 220 VAC 40...400 Hz

Complementario

  • Tensión asignada de resistencia a los choques [Uimp] : 8 kV
  • Categoría de sobretensión : III
  • Corriente térmica convencional [Ith] : 250 A en <40 °C
  • Poder asignado de corte : 1200 A
  •  Corriente temporal admisible [Icw] :
      • 1200 A en <40 °C - 10 s
      • 700 A en <40 °C - 30 s
      • 600 A en <40 °C - 1 min
      • 450 A en <40 °C - 3 min
      • 350 A en <40 °C - 10 min
  • Fusible asociado :
      • 160 A aM en <= 440 V
      • 250 A gG en <= 440 V
  • Impedancia media : 0.35 mOhm - Ith 400 A 50 Hz
  • Tensión asignada de aislamiento [Ui] : 1500 V
  • Potencia disipada por polo :
      • 22 W AC-1
      • 8 W AC-3
  • Tipo de montaje : Placa
  • Normas :
      • EN 60947-4-1
      • JIS C8201-4-1
      • EN 60947-1
      • IEC 60947-1
      • IEC 60947-4-1
  • Certificaciones de producto :
      • BV
      • RINA
      • CSA
      • UL
      • DNV
      • RMROS
      • CB
      • LROS
      • ABS
  • Conexiones - terminales :
      • Circuito de control - terminales de fijación por tornillo 1 cable(s) 1…4 mm² flexible sin extremidad de cable
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…4 mm² flexible sin extremidad de cable
      • Circuito de control - terminales de fijación por tornillo 1 cable(s) 1…4 mm² flexible con
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² flexible con
      • Circuito de control - terminales de fijación por tornillo 1 cable(s) 1…4 mm² sólido sin extremidad de cable
      • Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…4 mm² sólido sin extremidad de cable
      • Circuito de alimentación - Barra 2 cable(s) - sección barra colectora: 25 x 3 mm
      • Circuito de alimentación - terminales cerrados 1 cable(s) 120 mm²
      • Circuito de alimentación - conector 1 cable(s) 120 mm²
      • Circuito de alimentación - conexión atornillada
  • Par de apriete :
      • Circuito de control - 1.2 N.m
      • Circuito de alimentación - 18 N.m
  • Límites de tensión del circuito de control :
      • Operactiva - 0.85...1.1 Uc 40...400 Hz 55 °C
      • Desconexión - 0,15...0,2 Uc 40...400 Hz 55 °C
  • Consumo a la llamada en VA : 770 VA 40...400 Hz 0.9 20 °C
  • Consumo de mantenimiento en VA : 8.1 VA 40...400 Hz 0.9 20 °C
  • Disipación de calor : 5.9...7.2 W
  • Duración de maniobra :
      • 35 ms cierre
      • 130 ms apertura
  • Endurancia mecánica : 10 Mciclos
  • Rango de operación : 2400 cyc/h en <55 °C
  • Código de compatibilidad : LC1F

Entorno

  • Grado de protección IP : 410
  • Tratamiento de protección : TH
  • Temperatura ambiente de funcionamiento : -40…60 °C
  • Temperatura ambiente de almacenamiento : -60…80 °C
  • Temperatura ambiente admisible alrededor del dispositivo : -60…70 °C
  • Altitud máxima de funcionamiento
      • 3000 m sin reducción de la potencia nominal
  • Altura : 170 mm
  • Anchura : 163.5 mm
  • Profundidad : 171 mm
  • Peso del producto : 3.43 kg

Sostenibilidad

  • Estado de oferta sostenible : Producto Green Premium
  • Directiva RoHS UE : Conforme
  • Sin mercurio : Sí
