Descripción

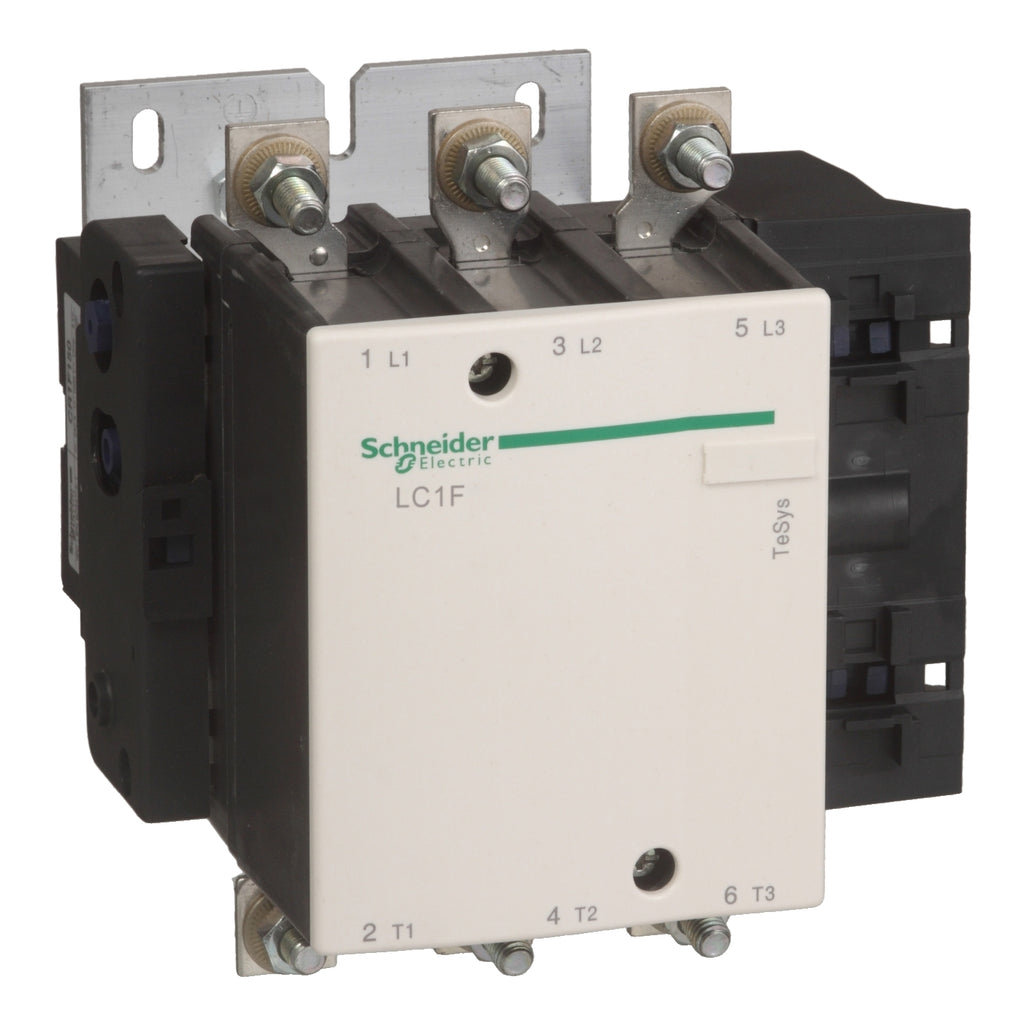

La serie de contactores TeSys F está diseñada específicamente para las aplicaciones de conmutación de motores y potencia más exigentes.
TeSys F es adecuado para el control de todo tipo de motores y circuitos de distribución en la industria, la infraestructura y la construcción.
Los contactores de línea F y los relés de sobrecarga ofrecen un rendimiento comprobado para cargas resistivas o grandes aplicaciones de arranque de motores, como ventiladores, trituradoras, bombas, compresores y grúas aéreas.
Beneficios
- Alto rendimiento en aplicaciones de control de motores y cambio de potencia.
- Fiabilidad probada con alta durabilidad mecánica y eléctrica.
- Los contactores AC-3 son los arrancadores de motor ideales que ofrecen una selección rápida y sencilla.
- Mantenimiento rápido y fácil, tiene una amplia gama de accesorios comunes para mejorar la flexibilidad, la funcionalidad y la seguridad..
- Ofrecen una configuración rápida y simple, manteniendo el cumplimiento de los estándares internacionales.
Uso
- Conmutación de motores en condiciones de servicio normales o severas.
- Sistemas de control industrial.
- Control de alimentación e interruptores de señalización.
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys F
- Tipo de producto : Contactor
- Nombre corto del dispositivo : LC1F
- Aplicación del contactor :
- Carga resistiva
- Control del motor
- Categoría de empleo :
- AC-1
- AC-4
- AC-3
- Número de polos : 3
- Power pole contact composition : 3 NA
- Tensión asignada de empleo [Ue] : <= 690 VAC 50/60 Hz
- Corriente asignada de empleo [Ie] :
- 250 A 40 °C en <= 440 VAC AC-1
- 150 A 55 °C en <= 440 VAC AC-3
- Potencia del motor en kW :
- 75 kW en 380...400 VAC 50/60 Hz - AC-3
- 80 kW en 415 VAC 50/60 Hz - AC-3
- 80 kW en 440 VAC 50/60 Hz - AC-3
- 90 kW en 500 VAC 50/60 Hz - AC-3
- 100 kW en 660...690 VAC 50/60 Hz - AC-3
- 40 kW en 220...230 VAC 50/60 Hz - AC-3
- 22 kW en 400 VAC 50/60 Hz - AC-4
- Tensión del circuito de control [Uc] : 110 VAC 40...400 Hz
Complementario
- Tensión asignada de resistencia a los choques [Uimp] : 8 kV
- Categoría de sobretensión : III
- Corriente térmica convencional [Ith] : 250 A en <40 °C
- Poder asignado de corte : 1200 A
- Corriente temporal admisible [Icw] :
- 1200 A en <40 °C - 10 s
- 700 A en <40 °C - 30 s
- 600 A en <40 °C - 1 min
- 450 A en <40 °C - 3 min
- 350 A en <40 °C - 10 min
- Fusible asociado :
- 160 A aM en <= 440 V
- 250 A gG en <= 440 V
- Impedancia media : 0.35 mOhm - Ith 400 A 50 Hz
- Tensión asignada de aislamiento [Ui] : 1500 V
- Potencia disipada por polo :
- 22 W AC-1
- 8 W AC-3
- Tipo de montaje : Placa
- Normas :
- EN 60947-4-1
- JIS C8201-4-1
- EN 60947-1
- IEC 60947-1
- IEC 60947-4-1
- Certificaciones de producto :
- BV
- RINA
- CSA
- UL
- DNV
- RMROS
- CB
- LROS
- ABS
- Conexiones - terminales :
- Circuito de control - terminales de fijación por tornillo 1 cable(s) 1…4 mm² flexible sin extremidad de cable
- Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…4 mm² flexible sin extremidad de cable
- Circuito de control - terminales de fijación por tornillo 1 cable(s) 1…4 mm² flexible con
- Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…2.5 mm² flexible con
- Circuito de control - terminales de fijación por tornillo 1 cable(s) 1…4 mm² sólido sin extremidad de cable
- Circuito de control - terminales de fijación por tornillo 2 cable(s) 1…4 mm² sólido sin extremidad de cable
- Circuito de alimentación - Barra 2 cable(s) - sección barra colectora: 25 x 3 mm
- Circuito de alimentación - terminales cerrados 1 cable(s) 120 mm²
- Circuito de alimentación - conector 1 cable(s) 120 mm²
- Circuito de alimentación - conexión atornillada
- Par de apriete :
- Circuito de control - 1.2 N.m
- Circuito de alimentación - 18 N.m
- Límites de tensión del circuito de control :
- Operactiva - 0.85...1.1 Uc 40...400 Hz 55 °C
- Desconexión - 0,15...0,2 Uc 40...400 Hz 55 °C
- Consumo a la llamada en VA : 770 VA 40...400 Hz 0.9 20 °C
- Consumo de mantenimiento en VA : 8.1 VA 40...400 Hz 0.9 20 °C
- Disipación de calor : 5.9...7.2 W
- Duración de maniobra :
- 35 ms cierre
- 130 ms apertura
- Endurancia mecánica : 10 Mciclos
- Rango de operación : 2400 cyc/h en <55 °C
- Código de compatibilidad : LC1F
Entorno
- Grado de protección IP : 410
- Tratamiento de protección : TH
- Temperatura ambiente de funcionamiento : -40…60 °C
- Temperatura ambiente de almacenamiento : -60…80 °C
- Temperatura ambiente admisible alrededor del dispositivo : -60…70 °C
- Altitud máxima de funcionamiento
- 3000 m sin reducción de la potencia nominal
- Altura : 170 mm
- Anchura : 163.5 mm
- Profundidad : 171 mm
- Peso del producto : 3.43 kg
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
