Descripción

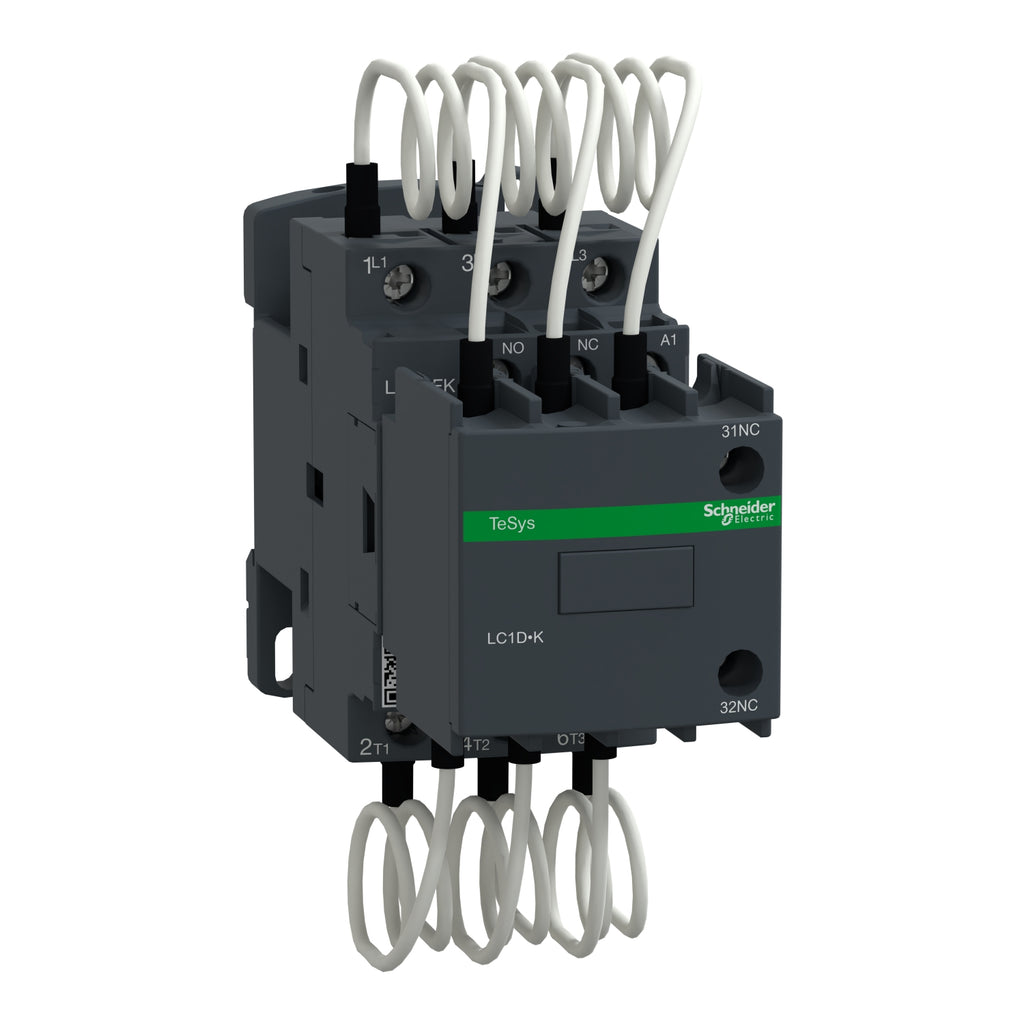

Los Contactores TeSys D para condensadores están equipados con un bloque de contactos adelantados y con resistencias de preinserción que limitan el valor de la corriente a 60 In, protegiendo al banco de condensadores de las corrientes transitorias y de las frecuencias elevadas en el momento del encendido.
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys LC1D.K
- Tipo de producto : Contactor para condensador
- Nombre corto del dispositivo : LC1DFK
- Aplicación del dispositivo : Control
- Aplicación del contactor : Corrección factor potencia
- Categoría de empleo : AC-6B
- Número de polos : 3P
- Composición de los contactos del polo de potencia : 3 NA
- Tensión nominal de empleo [Ue] : Circuito de alimentación: 690 VAC 50/60 Hz
- Potencia reactiva :
-
7 kvar en 230 VAC 50 Hz 60 °C
12.5 kvar en 400 VAC 50 Hz 60 °C
13 kvar en 440 VAC 50 Hz 60 °C
21 kvar en 690 VAC 50 Hz 60 °C - Tipo de circuito de control : AC en 50/60 Hz
- Tensión del circuito de control [Uc] : 220 VAC 50/60 Hz
- Composición de los contactos auxiliares : 1NA + 2NC instantáneo
- Durabilidad eléctrica :
- 300000 ciclos en Ue 400 V
200000 ciclos en Ue 690 V - Tipo de montaje :
- Carril DIN
Placa - Normas :
- EN/IEC 60947-1
EN/IEC 60947-4-1 - Certificaciones de producto : IECEE CB Scheme
- Conexiones - terminales :
- Circuito de control : terminales de fijación por tornillo 1 1… 4 mm² - rigidez del cable: sólido
Circuito de control : terminales de fijación por tornillo 2 1… 4 mm² - rigidez del cable: sólido
Circuito de control : terminales de fijación por tornillo 1 1… 4 mm² - rigidez del cable : Flexible sin terminal
Circuito de control : terminales de fijación por tornillo 2 1… 4 mm² - rigidez del cable : Flexible sin terminal
Circuito de control : terminales de fijación por tornillo 1 1… 4 mm² - rigidez del cable : Flexible con extremo de cable
Circuito de control : terminales de fijación por tornillo 2 1… 2,5 mm² - rigidez del cable : Flexible con extremo de cable
Circuito de alimentación : terminales de fijación por tornillo 1 1,5… 6 mm² - rigidez del cable: sólido
Circuito de alimentación : terminales de fijación por tornillo 2 1,5… 4 mm² - rigidez del cable : sólido
Circuito de alimentación : terminales de fijación por tornillo 1 1,5… 6 mm² - rigidez del cable Flexible sin terminal
Circuito de alimentación : terminales de fijación por tornillo 2 1,5… 6 mm² - rigidez del cable Flexible sin terminal
Circuito de alimentación, estado 1 terminales de fijación por tornillo 1 1.5… 6 mm² - rigidez del cable Flexible con terminal
Circuito de alimentación : terminales de fijación por tornillo 2 1,5… 4 mm² - rigidez del cable : Flexible con extremo de cable - Par de apriete :
- Circuito de control: 1,7 N.m - en terminales de abrazadera de tornillo
Circuito de alimentación: 1,7 N.m - en terminales de abrazadera de tornillo - Rango de operación : 240 ciclos/h
Complementario
- Tipo de contactos auxiliares : Tipo enlazado mecánicamente 1 NA + 2 NC acorde a IEC 60947-5-1
Entorno
- Grado de protección IP : Cara frontal IP20 acorde a IEC 60529
- Temperatura ambiente de funcionamiento : -5…60 °C
- Temperatura ambiente de almacenamiento : -60…80 °C
- Altitud máxima de funcionamiento : 0...3000 m
- Altura : 115 mm
- Anchura : 45 mm
- Profundidad : 121 mm
- Peso del producto : 0.53 kg
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
