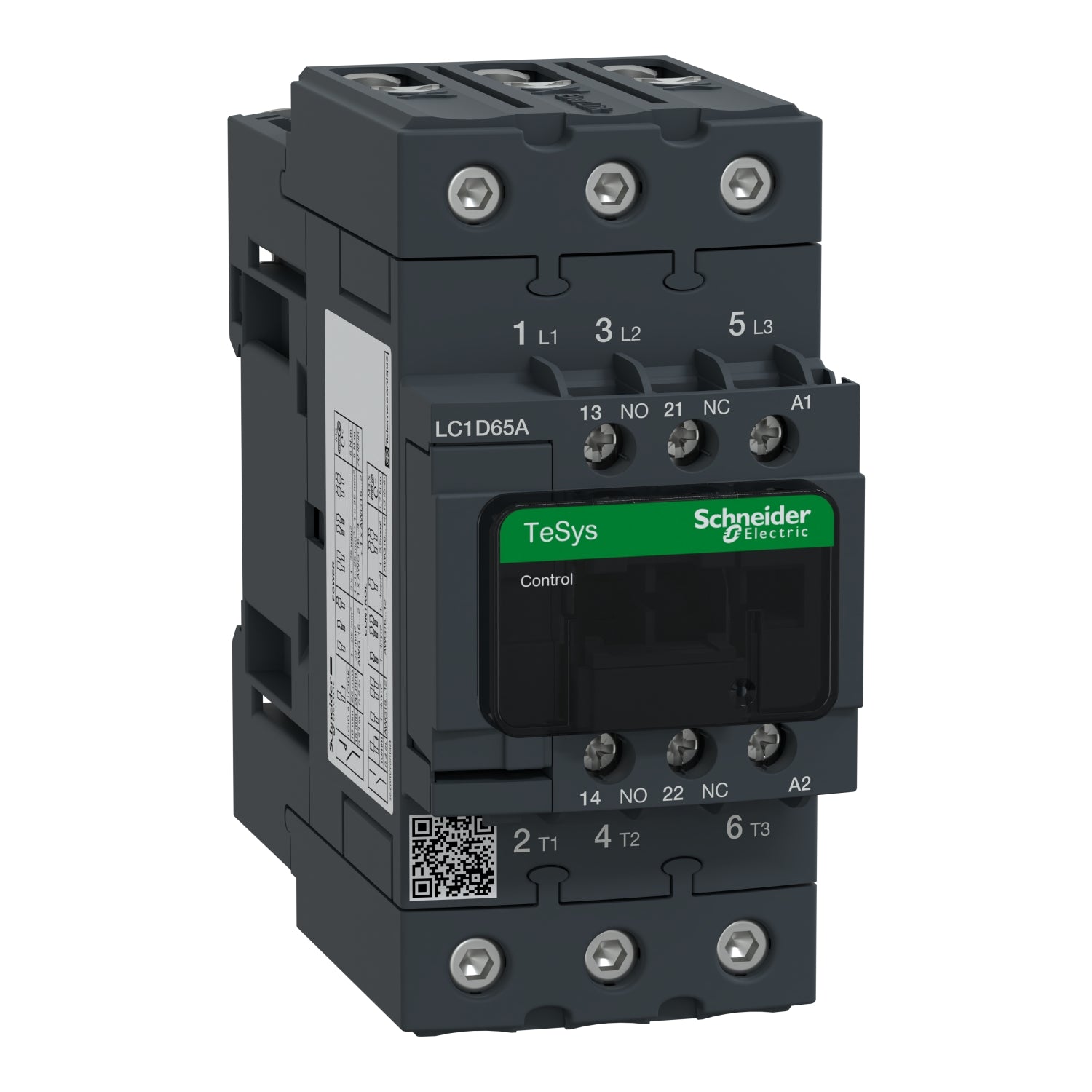

Los contactores TeSys D aprovechan más de 100 años de experiencia e innovación para controlar sus motores.
Descripción
El LC1D es el más popular de esta gama y se utiliza para arrancar el motor de AC trifásico.
Los contactores TeSys D se utilizan principalmente en aplicaciones industriales, de infraestructura y de construcción.
Tiene una larga vida útil y el estándar tanto para Coordinación Tipo I como II.
Equipado con EverLink ™, esta tecnología de terminal patentada, garantiza una calidad de apriete permanente incluso en caso de deformación del conductor.
Un contactor TeSys D le ofrece una configuración simple y rápida, mientras mantiene un tamaño compacto de 55 mm y cumple con los estándares internacionales.
Adecuado para aplicaciones de seguridad gracias a contactos mecánicamente unidos y contactos espejo
Sus materiales son 100% reciclables y recuperables , a su vez cumplen las normas RoHS y REACH.
TeSys D ofrece soluciones multi-estándar, alta confiabilidad con larga durabilidad mecánica y eléctrica para diferentes tamaños, junto con los accesorios más completos de la industria.
Especificaciones
Principal
- Gama : TeSys
- Nombre del producto : TeSys D
- Tipo de producto : Contactor
- Nombre corto del dispositivo : LC1D
- Aplicación del contactor :
-
Control del motor
Carga resistiva - Categoría de empleo :
- AC-4
AC-3
AC-1 - Número de polos : 3P
- Composición de los contactos del polo de potencia : 3 NA
- Tensión nominal de empleo [Ue] :
-
Circuito de alimentación: <= 690 VAC 25 ... 400 Hz
Circuito de alimentación: <= 300 VDC - Corriente nominal de empleo [Ie] :
- 65 A en 60 °C <= 440 VAC AC-3 para circuito de alimentación
80 A (a <60 ° C) en <= 440 VAC AC-1 para circuito de alimentación - Potencia del motor en kW :
-
11 kW en 400 VAC 50/60 Hz (AC-4)
18.5 kW en 220...230 VAC 50/60 Hz (AC-3)
30 kW en 380...400 VAC 50/60 Hz (AC-3)
37 kW en 500 VAC 50/60 Hz (AC-3)
37 kW en 660...690 VAC 50/60 Hz (AC-3) - Potencia del motor en HP (UL / CSA) :
- 40 hp en 460/480 VAC 50/60 Hz para motores trifásicos
5 hp en 115 VAC 50/60 Hz para motores monofásicos
10 hp en 230/240 VAC 50/60 Hz para motores monofásicos
20 hp en 200/208 VAC 50/60 Hz para motores trifásicos
20 hp en 230/240 VAC 50/60 Hz para motores trifásicos
50 hp en 575/600 VAC 50/60 Hz para motores trifásicos - Tipo de circuito de control : AC en 50/60 Hz
- Tensión del circuito de control [Uc] : 440 VAC 50/60 Hz
- Composición de los contactos auxiliares : 1NA + 1NC
- Tensión nominal de resistencia a los choques [Uimp] : 6 kV acorde a IEC 60947
- Categoría de sobretensión : III
- Corriente térmica convencional [Ith] :
-
80 A (en 60 ° C) para circuito de alimentación
10 A (en 60 ° C) para circuito de señalización - Poder de conexión nominal [Irms] :
- 1000 A en 440 V para circuito de alimentación acorde a IEC 60947
140 A AC para circuito de señalización acorde a IEC 60947-5-1
250 A DC para circuito de señalización acorde a IEC 60947-5-1 - Poder de corte nominal :
- 1000 A en 440 V para circuito de alimentación acorde a IEC 60947
- Corriente temporal admisible [Icw] :
- 520 A 40 ° C - 10 s para circuito de alimentación
900 A 40 ° C - 1 s para circuito de alimentación
110 A 40 ° C - 10 min para circuito de alimentación
260 A 40 ° C - 1 min para circuito de alimentación
100 A - 1 s para circuito de señalización
120 A - 500 ms para circuito de señalización
140 A - 100 ms para circuito de señalización - Fusible asociado :
- 10 A gG para circuito de señalización acorde a IEC 60947-5-1
125 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
125 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación - Impedancia media : 1.5 mOhmios - Ith 80 A 50 Hz para circuito de alimentación
- Tensión nominal de aislamiento [Ui] :
-
Circuito de alimentación: 690 V acorde a IEC 60947-4-1
Circuito de alimentación: certificado CSA de 600 V
Circuito de alimentación: 600 V certificado UL
Circuito de señalización: 690 V acorde a IEC 60947-1
Circuito de señalización: 600 V certificado CSA
Circuito de señalización: 600 V certificado UL - Durabilidad eléctrica :
- 1,45 Mciclos 65 A AC-3 en Ue <= 440 V
1,4 Mciclos 80 A AC-1 en Ue <= 440 V - Potencia disipada por polo :
- 9.6 W AC-1
6.3 W AC-3 - Cara frontal : Con
- Tipo de montaje :
- Placa
Carril - Normas :
-
CSA C22.2 No 14
EN 60947-4-1
EN 60947-5-1
IEC 60947-4-1
IEC 60947-5-1
UL 508 - Certificaciones de producto :
-
UL
CCC
CSA
GOST - Conexiones - terminales :
- Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 2,5 mm²Flexible con terminal
Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible sin terminal
Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²Flexible sin terminal
Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²Flexible con terminal
Circuito de control, terminales de fijación por tornillo 1 cable (s) 1… 4 mm²sólido sin terminal
Circuito de control, terminales de fijación por tornillo 2 cable (s) 1… 4 mm²sólido sin terminal
Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²Flexible sin terminal
Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²Flexible sin terminal
Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²Flexible con terminal
Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²Flexible con terminal
Circuito de alimentación, conexión por tornillo 1 cable (s) 1… 35 mm²sólido sin terminal
Circuito de alimentación, conexión por tornillo 2 cable (s) 1… 25 mm²sólido sin terminal - Par de apriete :
- Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6 mm
Circuito de control: 1,7 N.m - en terminales de fijación por tornillo - con destornillador Philips No 2
Circuito de alimentación: 8 N.m - en conectores de tornillo EverLink BTR - cable 25… 35 mm² cabeza de tornillo hexagonal 4 mm
Circuito de alimentación: 5 N.m - en conectores de tornillo EverLink BTR - cable 1… 25 mm² cabeza de tornillo hexagonal 4 mm - Duración de maniobra :
- 12 ... 26 ms cierre
4 ... 19 ms apertura - Nivel de fiabilidad de seguridad :
- B10d = 1369863 contactor de ciclos con carga nominal acorde a EN / ISO 13849-1
B10d = Contactor de 20000000 ciclos con carga mecánica acorde a EN / ISO 13849-1 - Endurancia mecánica : 6 Mciclos
- Rango de operación : 3600 ciclos/h 60 °C
Complementario
- Característica de la bobina : Sin filtro antiparasitario de serie
- Límites de tensión del circuito de control :
-
0,3 ... 0,6 Uc (-40 ... 70 ° C): desconexión AC 50/60 Hz
0,8 ... 1,1 Uc (-40 ... 60 ° C): operativo CA 50 Hz
0,85 ... 1,1 Uc (-40 ... 60 ° C): operativo AC 60 Hz
1 ... 1,1 Uc (60 ... 70 ° C): operativo AC 50/60 Hz - Consumo a la llamada en VA :
- 140 VA 60 Hz cos phi 0.75 (en 20 °C)
160 VA 50 Hz cos phi 0.75 (en 20 °C) - Consumo de mantenimiento en VA :
- 13 VA 60 Hz cos phi 0.3 (en 20 °C)
15 VA 50 Hz cos phi 0.3 (en 20 °C) - Disipación de calor : 4…5 W en 50/60 Hz
- Tipo de contactos auxiliares :
- tipo enlazado mecánicamente 1 NA + 1 NC acorde a IEC 60947-5-1
tipo contacto de espejo 1 NC acorde a IEC 60947-4-1 - Frecuencia del circuito de señalización : 25...400 Hz
- Corriente mínima de conmutación : 5 mA para circuito de señalización
- Tensión mínima de conmutación : 17 V para circuito de señalización
- Tiempo de no superposición :
-
1,5 ms en desexcitación entre contacto NC y NA
1,5 ms en energización entre contacto NC y NA - Resistencia de aislamiento : > 10 MOhm para circuito de señalización
Entorno
- Grado de protección IP : Cara frontal IP20 acorde a IEC 60529
- Tratamiento de protección : TH acorde a IEC 60068-2-30
- Grado de contaminación : 3
- Temperatura ambiente de funcionamiento :
- -40… 60 ° C
60… 70 ° C con reducción de potencia - Temperatura ambiente de almacenamiento : -60…80 °C
- Altitud máxima de funcionamiento : 0...3000 m
- Resistencia al fuego : 850 °C acorde a IEC 60695-2-1
- Resistencia a las llamas : V1 acorde a UL 94
- Resistencia mecánica :
-
Contactor de vibraciones abierto: 2 Gn, 5 ... 300 Hz
Contactor de vibraciones cerrado: 4 Gn, 5 ... 300 Hz
Contactor de choques abierto: 10 Gn durante 11 ms
Contactor de choques cerrado: 15 Gn por 11 ms - Altura : 122 mm
- Anchura : 55 mm
- Profundidad : 120 mm
- Peso del producto : 0.86 kg
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Sin metales pesados tóxicos : Sí
- Sin mercurio : Sí
