Especificaciones
Principal
- Gama : TeSys

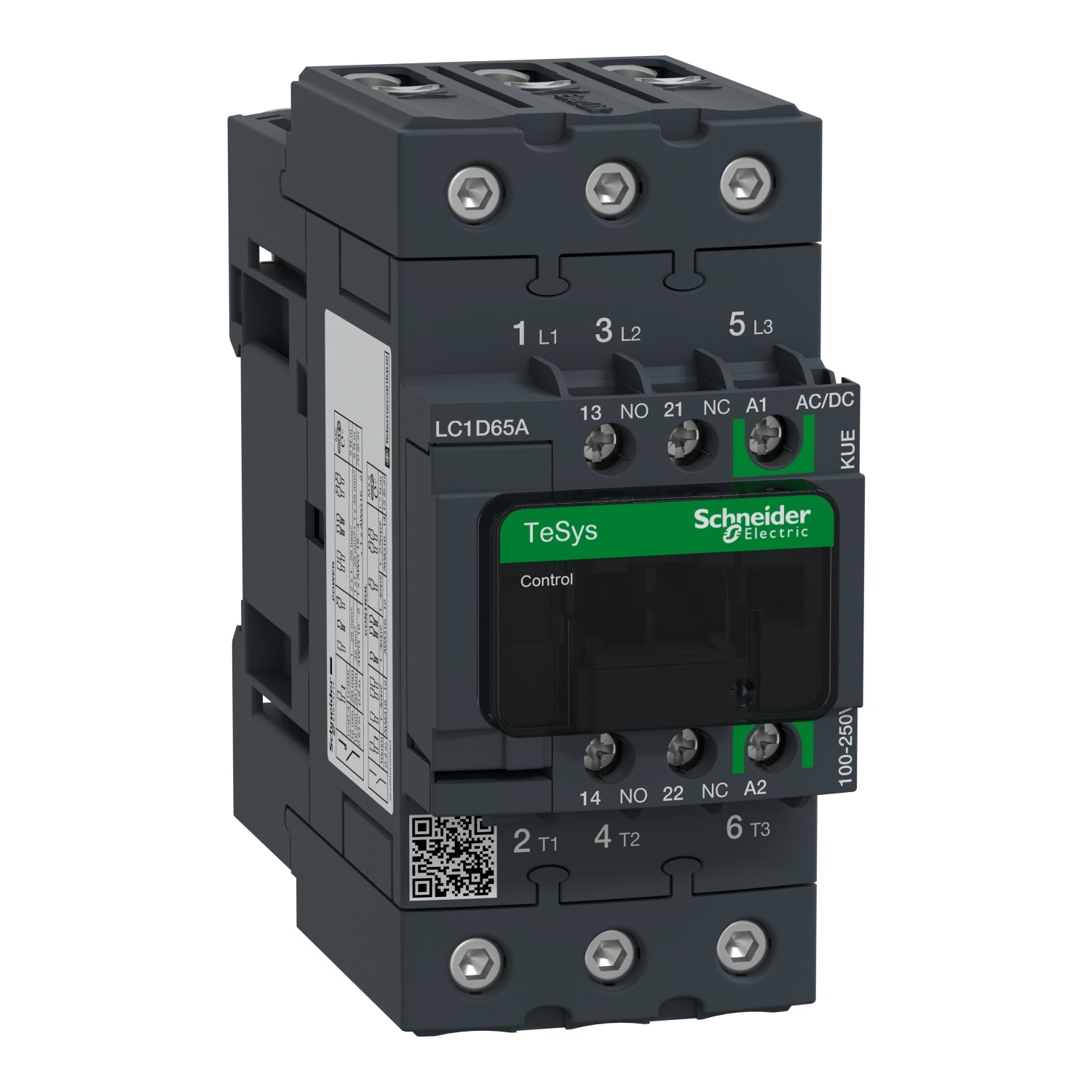

- Nombre del producto : TeSys D Green
- Tipo de producto : Contactor
- Nombre corto del dispositivo : LC1D
- Aplicación del contactor :
- Control del motor
- Carga resistiva
- Categoría de empleo :
- AC-1
- AC-3
- Número de polos : 3
- Power pole contact composition : 3 NA
- Tensión asignada de empleo [Ue] :
- Circuito de alimentación, <= 690 VAC 25...400 Hz
- Corriente asignada de empleo [Ie] :
- 65 A 60 °C en <= 440 V AC-3 para circuito de alimentación
- 80 A 60 °C en <= 440 V AC-1 para circuito de alimentación
- Potencia del motor en kW :
- 18.5 kW en 220...230 VAC 50 Hz - AC-3
- 30 kW en 380...400 VAC 50 Hz - AC-3
- 37 kW en 415 VAC 50 Hz - AC-3
- 37 kW en 440 VAC 50 Hz - AC-3
- 37 kW en 500 VAC 50 Hz - AC-3
- 37 kW en 660...690 VAC 50 Hz - AC-3
- Motor power HP (UL / CSA) :
- 5 hp en 115 VAC 60 Hz para 1 fase motor
- 10 hp en 230/240 VAC 60 Hz para 1 fase motor
- 20 hp en 200/208 VAC 60 Hz para 3 fases motor
- 20 hp en 230/240 VAC 60 Hz para 3 fases motor
- 40 hp en 460/480 VAC 60 Hz para 3 fases motor
- 50 hp en 575/600 VAC 60 Hz para 3 fases motor
- Tensión del circuito de control [Uc] :
- 100...250 VAC 50/60 Hz
- 100...250 VDC
- Tipo de la bobina : DC de bajo consumo
- Composición de los contactos auxiliares : 1 NA + 1 NC
- Tensión asignada de resistencia a los choques [Uimp] : 6 kV
- Categoría de sobretensión : III
- Corriente térmica convencional [Ith] :
- 10 A en <60 °C para circuito de señalización
- 80 A en <60 °C para circuito de alimentación
- Poder de conexión nominal [Irms] :
- 1000 A en 440 V para circuito de alimentación
- 140 A AC para circuito de señalización
- 250 A DC para circuito de señalización
- Poder asignado de corte :
- 1000 A en 440 V para circuito de alimentación
- Corriente temporal admisible [Icw] :
- 110 A en <40 °C - 10 min para circuito de alimentación
- 260 A en <40 °C - 1 min para circuito de alimentación
- 520 A en <40 °C - 10 s para circuito de alimentación
- 900 A en <40 °C - 1 s para circuito de alimentación
- 100 A - 1 s para circuito de señalización
- 120 A - 500 ms para circuito de señalización
- 140 A - 100 ms para circuito de señalización
- Fusible asociado :
- 10 A gG para circuito de señalización
- 125 A gG en <= 690 V coordinación tipo 1 para circuito de alimentación
- 125 A gG en <= 690 V coordinación tipo 2 para circuito de alimentación
- Impedancia media :
- 1.5 mOhm - Ith 80 A 50 Hz para circuito de alimentación
- Tensión asignada de aislamiento [Ui] :
- Circuito de alimentación, 690 V
- Circuito de señalización, 690 V
- Durabilidad eléctrica :
- 1.8 Mciclos 57 A AC-3 en Ue <= 440 V
- 0.5 Mciclos 80 A AC-1 en Ue <= 440 V
- Potencia disipada por polo :
- 9.6 W AC-1
- 6.3 W AC-3
- Safety cover : Con
- Tipo de montaje :
- Carril
- Placa
- Normas :
- EN/IEC 60947-4-1
- EN/IEC 60947-5-1
- UL 60947-4-1
- CSA C22.2 No 60947-4-1
- Certificaciones de producto :
- CCC
- CSA
- EAC
- UL
- KC
- DNV-GL
- LROS
- Conexiones - terminales :
- Circuito de control, estado 1 terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible sin
extremidad de cable - Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…4 mm²Flexible sin
extremidad de cable - Circuito de control, estado 1 terminales de fijación por tornillo 1 cable(s) 1…4 mm²Flexible con
- Circuito de control, estado 1 terminales de fijación por tornillo 2 cable(s) 1…2.5 mm²Flexible con
- Circuito de control, terminales de fijación por tornillo 1 cable(s) 1…4 mm²sólido
- Circuito de control, terminales de fijación por tornillo 2 cable(s) 1…4 mm²sólido
- Circuito de alimentación, conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm²Flexible
sin extremidad de cable - Circuito de alimentación, conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm²Flexible
con - Circuito de alimentación, conectores de tornillo EverLink BTR 1 cable(s) 1…35 mm²sólido
- Circuito de alimentación, conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm²Flexible
sin extremidad de cable - Circuito de alimentación, conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm²Flexible
con - Circuito de alimentación, conectores de tornillo EverLink BTR 2 cable(s) 1…25 mm²sólido
- Par de apriete :
- Circuito de control, 1.7 N.m - en terminales de fijación por tornillo - con destornillador plano Ø 6
- Circuito de control, 1.7 N.m - en terminales de fijación por tornillo - con destornillador Philips nº 2
- Circuito de alimentación, 8 N.m - en conectores de tornillo EverLink BTR - cable 25…
35 mm² hexagonal 4 mm - Circuito de alimentación, 5 N.m - en conectores de tornillo EverLink BTR - cable 1…25 mm² hexagonal 4 mm
- Duración de maniobra :
- 55...65 ms cierre
- 20...120 ms apertura >= 17221
- 20...80 ms apertura >= 18011
- Nivel de fiabilidad de seguridad :
- B10d = 1369863 ciclos contactor con carga nominal
- B10d = 20000000 ciclos contactor con carga mecánica
- Durabilidad mecánica : 6 Mciclos
- Rango de operación : 3600 cyc/h en <60 °C
Complementario
- Característica de la bobina :
- Limitador de picos bidireccional integrado
- Límites de tensión del circuito de control :
- <= 0.1 Uc 60 °C desconexión
- 0.8...1.2 Uc 60 °C operactiva DC
- Consumo a la llamada en W : 11 W en 20 °C
- Consumo de mantenimiento en W : 0.5 W en 20 °C
- Disipación de calor : 0.5 W en 50/60 Hz
- Tipo de contactos auxiliares :
- tipo unido mecánicamente 1 NA + 1 NC
- tipo contacto espejo 1 NC
- Frecuencia del circuito de señalización : 25...400 Hz
- Corriente mínima de conmutación :
- 5 mA para circuito de señalización
- Tensión mínima de conmutación :
- 17 V para circuito de señalización
- Tiempo de no superposición :
- 1.5 ms en desexcitación entre contacto NA y NC
- 1.5 ms en excitación entre contacto NA y NC
- Resistencia de aislamiento :
- > 10 MOhm para circuito de señalización
Entorno
- Grado de protección IP : IP20 frontal
- Tratamiento de protección : TH
- Grado de contaminación : 3
- Temperatura ambiente de funcionamiento : -25…60 °C
- Temperatura ambiente de almacenamiento : -60…80 °C
- Temperatura ambiente admisible alrededor del dispositivo : -40…70 °C a Uc
- Altitud máxima de funcionamiento : 3000 m sin
- Resistencia al fuego : 850 °C
- Resistencia a las llamas : V1
- Resistencia mecánica :
- Vibraciones contactor abierto, 2 Gn, 5...300 Hz
- Vibraciones conector cerrado, 4 Gn, 5...300 Hz
- Impactos contactor abierto, 10 Gn para 11 ms
- Impactos conector cerrado, 15 Gn para 11 ms
- Altura : 122 mm
- Anchura : 55 mm
- Profundidad : 120 mm
- Peso del producto : 1.002 kg
- Color :
- Gris - SE GREY 6
- Verde - SE GREEN 2
Sostenibilidad
- Estado de oferta sostenible : Producto Green Premium
- Directiva RoHS UE : Conforme
- Sin mercurio : Sí
